Paper Folding Unit-J1
Om Paper Folding Unit-J1 har monterats på Finisher-AN1/Saddle Finisher-AN2 kan papperet falsas på 5 olika sätt (Z-falsning, mittfalsning, C-falsning, dragspels-Z-falsning, dubbel parallell falsning).
Delarna och deras funktioner
|
1.
|
Frontlucka
Öppna luckan när du behöver åtgärda pappersstopp. (Se "Paper Folding Unit-J1 (tillval)".)
|
|
2.
|
Vikenhet
Öppna luckan när du behöver åtgärda pappersstopp. (Se "Paper Folding Unit-J1 (tillval)".)
|
|
3.
|
Utmatningsskåra
Det vikta papperet matas ut till det här facket.
|
Falsningsläge

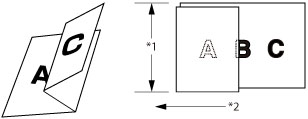

Läget Z-vikning
Paper Folding Unit-J1 viker A3- eller A4R-papper till A4- respektive A5-format. När du ska framställa flera kopior av original med olika format, kan du använda läget Z-falsning för att hantera papper med samma längd men olika bredd.
Papper som vikts med Z-vikning matas ut till det fack som har angetts för Finisher-AN1/Saddle Finisher-AN2.
*1 Längd på först inmatad kant
*2 Matningsriktning
|
VIKTIGT
|
|||||||||
|
Om A4R Z-falsas, bör du observera att inställningen för automatisk riktning varierar beroende på originalets riktning.
*1 Om Automatisk riktning är frånslaget, kan delar av bilden kapas bort.
*2 Om automatisk riktning är inställt på 'På', väljs A4R automatiskt. Om Sammanfoga jobblock är inställt, väljs A4R däremot inte automatiskt.
Om A3- och A4-papper har fyllts på tillsammans, Z-falsas endast A3-papper. Även om du ställer in originalet i A4-riktning och ställer inte automatisk riktning på 'På', väljs inte A4R-papper om du anger [Olika original format].
|
|
OBS!
|
|
De Z-falsade ytorna visas på bilden nedan.
Originalglas  Matare  Om papper som har Z-vikts ingår i utmatningen, kanske inte arken är inpassade när de matas ut.
|

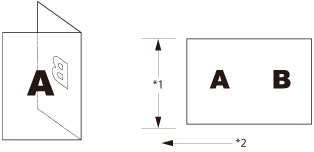

Läget Mittvikning
Varje ark med A4R-papper viks på mitten.
Papper som vikts med mittvikning matas ut till det fack som har angetts för Finisher-AN1/Saddle Finisher-AN2.
*1 Längd på först inmatad kant
*2 Matningsriktning
|
OBS!
|
|
De mittvikta ytorna visas på bilden nedan.
Originalglas
 Matare
 |

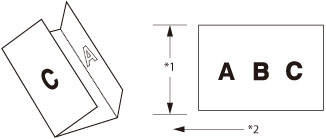

Läget C-vikning
A4R-utskrifter C-viks för att förvandla dem till ett mer bekvämt format som kan placeras i kuvert.
Papper som har C-vikts matas ut till utmatningsskåran i Paper Folding Unit-J1.
*1 Längd på först inmatad kant
*2 Matningsriktning
|
OBS!
|
|
De C-vikta ytorna visas på bilden nedan.
Originalglas
 Matare
 |

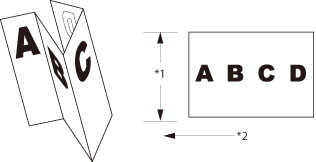

Läget Dragspels-Z-vikning
Varje ark med A4R-papper falsas i en dragspels-Z-falsning.
Papper som har dragspels-Z-falsats matas ut till utmatningsskåran i Paper Folding Unit-J1.
*1 Längd på först inmatad kant
*2 Matningsriktning
|
OBS!
|
|
De dragspels-Z-vikta ytorna visas på bilden nedan.
Originalglas
 Matare
 |
Läget Dubbel parallell vikning
Varje ark med A4R-papper viks dubbelt parallellt.
Papper som har vikts dubbelt parallellt matas ut till utmatningsskåran i Paper Folding Unit-J1.
*1 Längd på först inmatad kant
*2 Matningsriktning
|
OBS!
|
|
De dubbelparallellvikta ytorna visas på bilden nedan.
Originalglas
 Matare
 |
Papperet matas ut till följande utmatningsskåra, beroende på läget för vikning.
Läget Z-falsning/mittfalsning: Finisher-AN1/Saddle Finisher-AN2
Läget C-falsning/dragspels-Z-falsning/dubbel parallell falsning: Paper Folding Unit-J1
Läge för häftning med läget för Z-falsning
När Paper Folding Unit-J1 har monterats, kan papperformat, maximalt antal ark och pappersvikt Z-falsas och häftas enligt följande:
A3:10 ark (60 g/m2 till 105 g/m2)
När Paper Folding Unit-J1 har monterats och du använder papper med olika format, beräknar du det maximala antal ark som kan Z-falsas med följande formel.
X + 2Y + 10Z ≤ 100
X = antalet A4-papper som inte Z-falsas
Y = antalet A3-papper som inte Z-falsas
Z = antalet Z-falsade papper
Exempel:
50 ark A4-papper + 5 ark A3-papper (ett av A3-papperen är Z-falsat)
50 + (2 x 4) + (10 x 1)
= 50 + 8 + 10
= 68
50 + (2 x 4) + (10 x 1)
= 50 + 8 + 10
= 68
→68 ≤100
I det här fallet kan papperet häftas.
50 ark A4-papper + 7 ark A3-papper (alla A3-papper är Z-falsade)
50 + (2 x 0) + (10 x 7)
= 50 + 0 + 70
= 120
50 + (2 x 0) + (10 x 7)
= 50 + 0 + 70
= 120
→120 ≥ 100
I det här fallet häftas inte det utmatade papperet.
