Justera bildpositionen
Du kan snabbt justera bildens plats med hjälp av justerarket. Du kan dessutom justera bildens plats om bilden är feljusterad på papperet efter utskrift eller kopiering genom att bekräfta provsidorna och ange värden för separata justeringsinställningar.
Justera bildens plats med hjälp av justerarket
Justera bildens plats med hjälp av justerarket. Följande justeringar kan göras med hjälp av justerarket. (Se "Justera bildens plats med hjälp av justerarket".)
Korrigering av feljustering av bild
Korrigering av distortion (parallellogram)
Korrigering av distortion (trapetsoid)
Justering av zoomförhållande
Justering av vänsterkant
Injustering av framkant
Justering av individuell bildplacering med hjälp av provsidan
Om den utskrivna bilden är sned:
Använd läget för korrigering av feljustering av bild. (Se "Korrigera feljustering av bild".)
Om den utskrivna bilden är sned på en viss typ av papper:
Justera den diagonala utslätningsnivån. (Se "Justera den diagonala korrigeringsnivån för det matade papperet".)
Om den utskrivna bilden är förvrängd som en parallellogram:
Använd läget för korrigering av distortion (parallellogram). (Se "Korrigera distortion (parallellogram)".)
Om den utskrivna bilden är förvrängd som en trapetsoid:
Använd läget för korrigering av distortion (trapetsoid). (Se "Korrigera distortion (trapetsoid)".)
Om den utskrivna bilden är förstorad eller förminskad:
Justera zoomförhållandet för bilden. (Se "Justera zoomförhållandet för bilden".)
Om den utskrivna bilden är feljusterad vertikalt eller horisontellt:
Justera vänsterkanten eller framkanten. (Se "Justera bildens vänsterkant" och "Justera framkant för bilden")
Om den utskrivna bilden på framsidan är feljusterad mot den på baksidan i främre/bakre riktning:
Välj Utför automatisk justering av baksidans injustering av framkanten. (Se "Automatiskt korrigera baksidans injustering av bildens framkant".)
|
OBS!
|
|
Du kan inte ändra bildpositionen för det papper som används för kopierings-/utskriftsjobb.
Bildens placeringar på den första och andra sidan kan stämma överens, om du justerar bildens plats på det sätt som visas nedan.
Korrigering av feljustering av bild → justera snedkorrigeringsnivå → korrigera distortion (parallellogram) → korrigera distortion (trapetsoid) → justera zoomförhållande → justera vänsterkant → justera framkant. Använd provsidan för långa ark (long_sheet_test_chart_01.pdf) om du vill justera bildens plats på långa ark. (Mer information finns i "Adjustment/Maintenance Guide for Long Sheets".)
|
Provsida

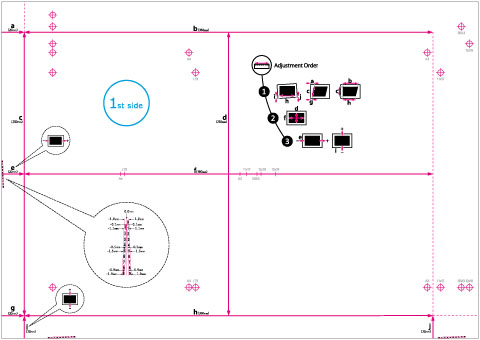

Det papper som används för provsidan vid justering av bildplaceringen beskrivs nedan. Följande visar papperet för provsida vid A3-utskrift.
(Sidan med "1st side" skrivs ut som framsida. Sidan utan tryck är baksida.)
/b_paper_014_01_a_C.jpg)
|
OBS!
|
|
Provsidan, som du skrev ut för att korrigera distortion (parallellogram) kan även användas för att korrigera distortion (trapetsoid), justera zoomförhållandet, justera vänsterkanten och justera framkanten. Om du justerar bildplaceringen i ordningen för korrigering av feljustering av bild → justera snedkorrigeringsnivå → korrigera distortion (parallellogram) → korrigera distortion (trapetsoid) → justera zoomförhållandet → justera vänster framkant → justera framkant, måste du skriva ut provsidan när du gör justeringarna i bilden nedan.
Innan du börjar korrigera feljusteringen av bild.
Innan du börjar korrigera distortion (parallellogram).
|
Markeringar för korrigering av feljustering av bild, korrigering av distortion (parallellogram) och korrigering av distortion (trapetsoid)

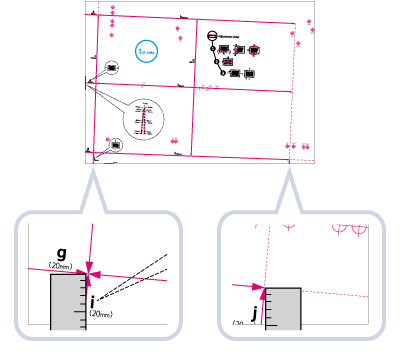

Markeringarna "i" och "j" används för korrigering av feljustering av bild, markeringarna "a" och "g" används för korrigering av distortion (parallellogram) och markeringarna "b" och "h" används för korrigering av distortion (trapetsoid).
Om den utskrivna bilden är feljusterad, kan du justera bildens placering genom att välja läget Korrigera feljustering av bild. Bildpositionen korrigeras efter att du mätt och angett längden för markeringarna "i" och "j".

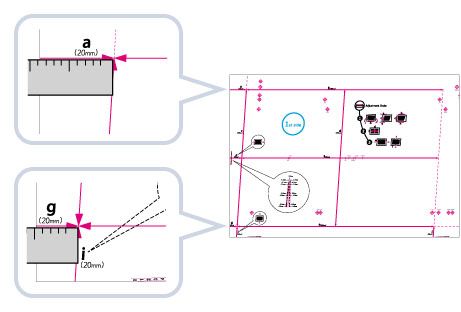

Om den utskrivna bilden är förvrängd som en parallellogram kan du justera bildens vinkel genom att välja läget Korrigera distortion (parallellogram). Bildvinkeln korrigeras efter att du mätt och angett längden för markeringarna "a" och "g".
Om den utskrivna bilden är förvrängd som en trapetsoid kan du justera bildens vinkel genom att välja läget Korrigera distortion (trapetsoid). Bildvinkeln korrigeras efter att du mätt och angett längden för markeringarna "b" och "h".

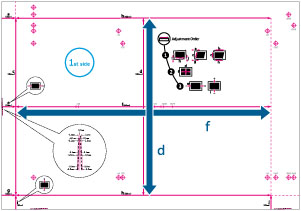

Registermarkeringar för justering av zoomförhållande
Utskriftsområdets zoomförhållande visas med ett "f" och ett "d" på provsidan. När inställningen är korrekt, är längden på "f" 360 mm och längden på "d" 250 mm.
|
OBS!
|
|
Om du skriver ut provsidan på ett papper som är mindre än 270 x 380 mm, kan du inte mäta längden på "f" och "d" eftersom hela bilden inte kan skrivas ut på papperet. I så fall anger du förstoring/förminskning i procent genom att jämföra det uppmätta värdet för "f/2" och "d/2" med standardvärdena (f/2: 180 mm, d/2: 125 mm). Justera zoomförhållandet med det beräknade procentvärdet. (Se "Justera zoomförhållandet för bilden".)
 Ett exempel på hur provsidan saknar en bild
|

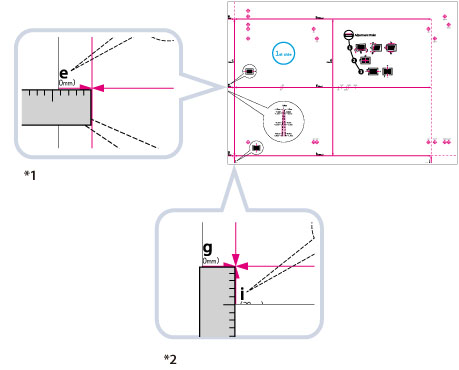

Registrering av markeringar på vänsterkant och framkant
Om den utskrivna bilden på det utmatade papperet flyttas till vänster och höger om rätt position i matningsriktningen kan du justera positionen genom att mäta längden för "i" och ange värdet.
Om den utskrivna bilden på det utmatade papperet flyttas framåt eller bakåt om rätt position i matningsriktningen kan du justera positionen genom att mäta längden för e och ange värdet.
*1 Justera framkanten
*2 Justera vänsterkanten
