Cargar papel en el Depósito POD Sencillo XL A1

Si se instala el Depósito POD Sencillo XL A1, se obtendrá un origen de papel adicional además de los casetes de papel preinstalados en el equipo por defecto.
La ubicación del Depósito POD Sencillo XL A1 se muestra en la ilustración siguiente.
El Depósito POD Sencillo XL A1 puede cargar hasta 3.500 hojas de papel normal (80 g/m2) o 1.000 hojas de hojas de papel largas (80 g/m2).
Ajustar/cambiar el tamaño del papel para papel de tamaño estándar
Ajustar/cambiar el tamaño del papel para hojas largas
Cargar papel en el Depósito POD Sencillo XL A1
Cargar sobres en el Depósito POD Sencillo XL A1
Si el equipo está en modo de reposo (el panel táctil no se muestra y solo está iluminado  ) no podrá abrir el depósito de papel. En este caso, pulse   para reactivar el equipo y, a continuación, pulse el botón de apertura en el depósito de papel.
Si necesita levantar el elevador (por ejemplo, si han caído objetos en el interior del Depósito POD Sencillo XL A1), no levante el elevador más de 50 mm ni diagonalmente, ya que esto podría resultar en mal funcionamiento o daño del equipo.
No de golpes fuertes al retén del borde posterior cuando cargue papel en el depósito de papel, ya que esto podría resultar en mal funcionamiento o daño del equipo.
Ajuste correctamente las placas de cambio de tamaño (exterior e interior) y el retén del borde posterior para evitar atascos de papel, impresiones con manchas o que se ensucie el interior del equipo.
El papel que esté curvado se debe alisar antes de cargarlo en el depósito de papel.
No podrá hacer copias ni imprimir si carga papel por encima de la marca de límite de carga () o si el depósito de papel no está completamente introducido en el equipo.
Cerciórese de que la altura de la pila de papel no supere la marca de límite de carga ().
Compruebe siempre que el depósito de papel esté en su sitio.
No ponga papel u otros objetos en las partes vacías de los laterales del depósito de papel, ya que esto podría resultar en mal funcionamiento o daño del equipo.
El Depósito POD Sencillo XL A1 es un producto opcional.
Para más información acerca del papel disponible, consulte Papel admitido.
Cuando imprima en un papel cuya longitud en la dirección de alimentación del papel sea 487,8 mm o mayor, consulte Ajustar/cambiar el tamaño del papel para hojas largas.
Si en el paquete de papel figuran instrucciones sobre la cara del papel que se debe cargar, siga dichas instrucciones.
Cuando cargue papel en el Depósito POD Sencillo XL A1, cárguelo con la cara de impresión hacia arriba.
Si se producen problemas con las impresiones, pruebe a dar la vuelta a la pila de papel y cargarlo de nuevo. Sin embargo, no se puede dar la vuelta a papel gofrado, papel estucado en una cara, ni papel ya impreso. Cambie a nuevo papel.
Si la pila de papel es demasiado alta, los bordes de la pila de papel pueden doblarse o arrugarse, lo que puede provocar mala calidad de impresión. Separe la pila de papel en varios montones y cárguelos individualmente, cada uno con una altura de 20 mm o menor.

Ajustar/cambiar el tamaño del papel para papel de tamaño estándar

Siga el procedimiento descrito a continuación para cambiar el ajuste para papel de tamaño estándar (a menos de 487,8 mm).
1
Registre el tamaño de papel deseado para el Depósito POD Sencillo XL A1 en [Opciones de papel] en [Preferencias] (Configuración/Registro).
Para más información acerca del registro del tamaño del papel para el Depósito POD Sencillo XL A1, consulte "Registrar el tamaño y tipo de papel para un origen de papel" en la Guía del usuario.
2
Abra el depósito de papel.
Pulse el botón de apertura.
Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
El depósito de papel puede tardar cierto tiempo en abrirse, dependiendo de las condiciones.
El soporte de fijación para las placas de cambio de tamaño solo es necesario si utiliza hojas largas. Retírelo cuando el papel sea de tamaño estándar. Además, no puede utilizarse cuando la anchura del papel en uso esté por debajo de 210 mm.
Si se ha instalado el soporte de fijación para las placas de cambio de tamaño, retírelo y, a continuación, instálelo en su posición especificada, que es a la derecha del depósito de papel.
3
Deslice el retén del borde posterior hasta una posición donde no interfiera con el papel.
Deslice el retén del borde posterior pulsando la palanca como se muestra en la ilustración.

4
Retire completamente el papel cargado.
Si el retén del borde posterior está ajustado en la posición de hoja larga se ilumina el indicador de cambio de tamaño de papel. En este caso, deslice el retén del borde posterior hasta la posición de tamaño estándar.
5
Pulsando la palanca como se muestra en la ilustración, deslice las placas de cambio de tamaño (exterior e interior) hasta una posición donde no interfieran con el papel.
6
Cargue el papel deseado con una altura de aproximadamente 10 mm.
Al cargar el papel tenga cuidado de no cortarse con los bordes del papel.
Para cargar las hojas largas (487,8 mm o más), cierre en primer lugar el depósito de papel para levantar el elevador interior, abra el depósito de papel y, a continuación, cargue el papel. Si trata de cargar papel cuando el elevador interior está en su posición más baja, el papel puede no cargarse adecuadamente y pueden producirse atascos de papel. Ajustar/cambiar el tamaño del papel para hojas largas
No coloque nunca papel ni ningún otro elemento en las partes vacías del depósito de papel. Si lo hace, podría resultar en mal funcionamiento o daño del equipo.
7

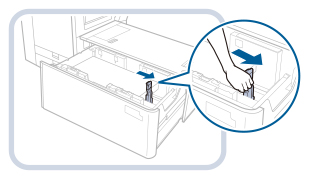

Pulsando la palanca como se muestra en la ilustración, deslice las placas de cambio de tamaño de la izquierda (exterior e interior) y ajústelas al tamaño del papel en uso.
8
Deslice el retén del borde posterior y ajústelo al tamaño del papel en uso.
Si el retén del borde posterior no está apropiadamente ajustado, el papel puede atascarse, la calidad de la imagen puede degradarse, o el interior del equipo puede ensuciarse. Cerciórese de cargar el papel con el retén del borde posterior adecuadamente alineado con las marcas de tamaño del papel de la parte superior y la base del depósito de papel.
9
Cargue todo el papel restante en el depósito de papel.
Si la pila de papel es demasiado alta, los bordes de la pila de papel pueden doblarse o arrugarse, lo que puede provocar mala calidad de impresión. Separe la pila de papel en varios montones y cárguelos individualmente, cada uno con una altura de 20 mm o menor.
10
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
El elevador interior asciende automáticamente, y prepara el depósito de papel para impresión.
Cuando cierre el depósito de papel, tenga cuidado de no pillarse los dedos.
11
Cambie el tamaño del papel de la hoja de medios e insértela en la chapa de medios.
Extraiga la hoja de medios de la chapa de medios.
Pegue la etiqueta de tamaño de papel que coincida con el nuevo tamaño de papel en la hoja de medios.
Inserte la hoja de medios en la chapa de medios.

Ajustar/cambiar el tamaño del papel para hojas largas

Siga el procedimiento descrito a continuación para cambiar el ajuste para papel para las hojas largas (487,8 mm o mayor).
1
Registre el tamaño de papel deseado para el Depósito POD Sencillo XL A1 en [Opciones de papel] en [Preferencias] (Configuración/Registro).
Para más información acerca del registro del tamaño del papel para el Depósito POD Sencillo XL A1, consulte "Registrar el tamaño y tipo de papel para un origen de papel" en la Guía del usuario.
2
Abra el depósito de papel.
Pulse el botón de apertura.
Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
El depósito de papel puede tardar cierto tiempo en abrirse, dependiendo de las condiciones.
3
Deslice el retén del borde posterior hasta una posición donde no interfiera con la hoja de papel larga.
Deslice el retén del borde posterior pulsando la palanca como se muestra en la ilustración.

4
Retire completamente el papel cargado.
Cuando desliza el retén del borde posterior hasta la posición de hoja larga después de haber retirado todo el papel, el indicador de cambio de tamaño de papel parpadea o se ilumina.
Cuando el indicador de cambio de tamaño de papel parpadee  Vaya al paso 5
Cuando el indicador de cambio de tamaño de papel se ilumine  Vaya al paso 6
5
Cierre el depósito de papel.
El indicador de cambio de tamaño de papel comienza a parpadear. Mientras parpadee, no abra el depósito de papel. Cuando ha terminado la preparación, el indicador de cambio de tamaño de papel deja de parpadear y permanece iluminado. Ahora puede cargar papel en el depósito de papel.
6
Abra el depósito de papel y, a continuación, cargue las hojas largas a aproximadamente 10 mm de altura.
Al cargar el papel tenga cuidado de no cortarse con los bordes del papel.
7
Manteniendo la pila de papel contra el lateral izquierdo, deslice la placa de cambio de tamaño izquierda (exterior) hacia el papel.

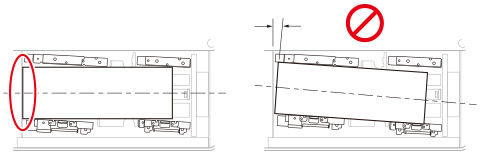

El borde de la pila de hojas de papel largas debe estar paralelo al lateral izquierdo.
No apriete demasiado la placa de cambio de tamaño, ya que podría hacer que el papel se levante parcialmente.
8
Empuje la pila de papel contra el lateral izquierdo y la placa de cambio de tamaño izquierda (interior).
9

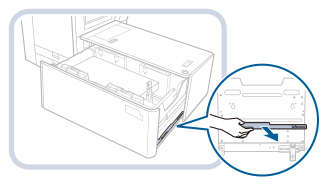

Coja el soporte de fijación para las placas de cambio de tamaño instaladas en el lateral derecho del depósito de papel.
10
Instale el soporte de fijación para las placas de cambio de tamaño.

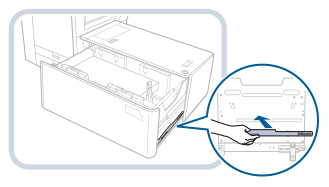

Inserte el perno de posicionamiento.
Apriete el tornillo de ranura de la parte interior.
Asegúrese de apretar primero el tornillo de ranura de la parte interior. Si aprieta primero el tornillo de ranura de la parte exterior, las placas de cambio de tamaño pueden torcerse.
Apriete el tornillo de ranura firmemente. Si el tornillo de ranura está inclinado o flojo la precisión de impresión puede verse afectada.
11
Manteniendo la placa de cambio de tamaño izquierda (exterior) contra la pila de hojas de papel largas, apriete el tornillo de ranura del lateral exterior del soporte de fijación para las placas de cambio de tamaño.

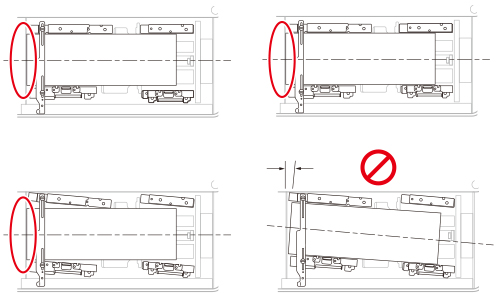

Compruebe que ambos extremos del borde izquierdo de la pila de hojas de papel largas están en contacto con el lateral izquierdo.
12
Empuje el retén del borde posterior contra la pila de hojas de papel largas.
Si el retén del borde posterior no está apropiadamente ajustado, el papel puede atascarse, la calidad de la imagen puede degradarse, o el interior del equipo puede ensuciarse. Cerciórese de cargar el papel con el retén del borde posterior adecuadamente alineado con las marcas de tamaño del papel de la parte superior y la base del depósito de papel.
13
Deslice la placa de cambio de tamaño derecha (exterior) según el papel.
Compruebe que la pila de hojas de papel largas están pegadas al lateral izquierdo.
Tenga cuidado cuando deslice la placa de cambio de tamaño derecha (exterior), ya que el papel podría deslizarse por debajo de la placa.
14
Cargue todo el papel restante en el depósito de papel.
Si la pila de papel es demasiado alta, los bordes de la pila de papel pueden doblarse o arrugarse, lo que puede provocar mala calidad de impresión. Separe la pila de papel en varios montones y cárguelos individualmente, cada uno con una altura de 20 mm o menor.
15
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
El elevador interior asciende automáticamente, y prepara el depósito de papel para impresión.
Cuando cierre el depósito de papel, tenga cuidado de no pillarse los dedos.
16
Cambie el tamaño del papel de la hoja de medios e insértela en la chapa de medios.
Extraiga la hoja de medios de la chapa de medios.
Pegue la etiqueta de tamaño de papel que coincida con el nuevo tamaño de papel en la hoja de medios.
Inserte la hoja de medios en la chapa de medios.

Cargar papel en el Depósito POD Sencillo XL A1

Si selecciona el Depósito POD Sencillo XL A1 cuando no contenga papel, o si se agota el papel del Depósito POD Sencillo XL A1 durante un trabajo de impresión, en la pantalla táctil aparece una pantalla indicando que debe cargar papel.
Siga el procedimiento descrito a continuación para cargar papel en el Depósito POD Sencillo XL A1.
Al cargar el papel tenga cuidado de no cortarse con los bordes del papel.
Si el papel se agota y la impresión se detiene cuando está imprimiendo en el modo Grapar, no quite las hojas de salida que están esperando para graparse. (La impresión y el grapado se reanudarán cuando cargue papel.)
Si durante la impresión aparece un mensaje que indica que cargue papel, el resto de impresiones se harán automáticamente después de cargar el papel correcto. Si selecciona otro origen de papel, el resto de impresiones se harán después de pulsar [Aceptar].
1
Abra el depósito de papel.
Pulse el botón de apertura.
Abra el depósito de papel.
El elevador interior baja automáticamente hasta la posición de carga de papel.
2
Prepare el papel que se debe cargar.
Abra el paquete de papel y extraiga una cantidad de éste.
Para obtener impresiones de la mejor calidad, utilice papel homologado por Canon.
Antes de cargar el papel, airee las hojas varias veces y, a continuación, alinee sus bordes para facilitar la alimentación. Deberá airear siempre el papel recién retirado de un paquete de papel abierto por primera vez.

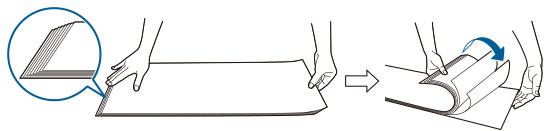

En el caso de una pila de hojas de papel largas, colóquela en ángulo oblicuo sujetando ambos extremos. A continuación, airee bien las hojas por un lado para que entre el aire. Después de alinear la pila de papel, airee el lado opuesto del mismo modo. Si se pegan varias hojas, sepárelas cuidadosamente una por una.
3
Cargue la pila de papel en el depósito de papel manteniendo su borde contra el lateral izquierdo.
4
Introduzca con cuidado el depósito de papel hacia el interior del equipo hasta que encaje en su sitio y quede totalmente cerrado.
El elevador interior asciende automáticamente, y prepara el depósito de papel para impresión.
Cuando cierre el depósito de papel, tenga cuidado de no pillarse los dedos.
En las siguientes situaciones, ajuste las placas de cambio de tamaño para que coincidan con el tamaño del papel que esté cargando.
Ajustar/cambiar el tamaño del papel para papel de tamaño estándar
Ajustar/cambiar el tamaño del papel para hojas largas
Cuando cargue el papel en el depósito de papel por primera vez.
Cuando cargue papel y los bordes de la pila de papel pueden curvarse en el depósito de papel o haya separaciones entre el borde del papel y las placas de cambio de tamaño, debido a que el tamaño del papel que esté cargando no coincide con el tamaño de papel al que están actualmente ajustadas las placas de cambio de tamaño.
No de golpes fuertes al retén del borde posterior cuando cargue papel en el depósito de papel, ya que esto podría resultar en mal funcionamiento o daño del equipo.
No cargue en el Depósito POD Sencillo XL A1 los siguientes tipos de papel. Si lo hace, es posible que se produzcan atascos de papel.
Papel muy curvado o arrugado
Papel cebolla
Papel que se haya impreso utilizando una impresora de transferencia térmica
El anverso de papel que se haya impreso utilizando una impresora de transferencia térmica
El papel que esté curvado se debe alisar antes de cargarlo en el depósito de papel.
No cargue en el Depósito POD Sencillo XL A1 papel en el que ya haya copiado, ya que esto podría resultar en mal funcionamiento o daño del equipo. Utilice siempre la bandeja bypass para alimentar papel cuando desee copiar en el reverso de una hoja de papel que ya tenga algo copiado en su anverso (segunda cara de copia a doble cara).
No coloque papel ni ningún otro elemento en las partes vacías del depósito de papel, ya que esto podría resultar en mal funcionamiento o daño del equipo.
En el interior del Depósito POD Sencillo XL A1 hay un soplador de papel. No inserte presillas de papel ni otros objetos extraños en el puerto del soplador.
Si carga papel en el Depósito POD Sencillo XL A1 en un entorno de baja humedad, pueden producirse atascos de papel. Si se produce un atasco de papel, siga las instrucciones de la pantalla táctil y elimine el papel atascado Eliminar atascos de papel en el Depósito POD Sencillo XL A1. Además, cerciórese de que el papel cargado no esté curvado. El papel curvado deberá alisarse antes de la carga.
No podrá hacer copias ni imprimir si carga papel por encima de la marca de límite de carga () o si el depósito de papel no está completamente introducido en el equipo.
Cerciórese de que la altura de la pila de papel no supere la marca de límite de carga ().
Compruebe siempre que el depósito de papel esté en su sitio.
Si la primera hoja de papel que imprimir no puede imprimirse a la bandeja de salida sin problemas, le recomendamos que coloque previamente una hoja de papel en blanco del mismo tamaño o más grande que el papel presente en la bandeja de salida.
Cuando cargue papel en el depósito de papel, cerciórese de que el valor de tamaño de papel del Depósito POD Sencillo XL A1 sea el mismo que el del papel que se va a cargar.
Cargue el papel debajo de los rodillos del retén del borde posterior.
Si la pila de papel es demasiado alta, los bordes de la pila de papel pueden doblarse o arrugarse, lo que puede provocar mala calidad de impresión. Separe la pila de papel en varios montones y cárguelos individualmente, cada uno con una altura de 20 mm o menor.
Para las instrucciones acerca de la carga de papel de separadores en el depósito de papel, consulte "Cargar papel de separadores" en la Guía del usuario.
Puede cargar unas 550 hojas de papel de una vez en el Depósito POD Sencillo XL A1. Si se cargan más hojas, el elevador vuelve a bajar.
Para las instrucciones acerca de la carga de transparencias/película transparente, consulte "Cargar transparencias/película transparente" en la Guía del usuario.
Si en el paquete de papel figuran instrucciones sobre la cara del papel que se debe cargar, siga dichas instrucciones.
Cuando cargue papel en el Depósito POD Sencillo XL A1, cárguelo con la cara de impresión hacia arriba.
Si se producen problemas de impresión, pruebe a dar la vuelta al papel y cargarlo de nuevo.
Para más información acerca de la dirección de impresión en papel preimpreso (papel con logotipos o dibujos ya impresos), consulte "Relación entre la orientación original y la orientación del papel" en la Guía del usuario.
Vuelva a poner el papel sobrante en su paquete original y guárdelo en un lugar seco alejado de la luz directa del sol.
Si se acaba el papel y se detiene la impresión, cargue una pila de papel nueva. La impresión se reinicia tan pronto como se cargue la nueva pila de papel.

Cargar sobres en el Depósito POD Sencillo XL A1

Esta sección explica los tipos de sobre disponibles y los límites de carga con el Depósito POD Sencillo XL A1, y la dirección de alimentación de sobres con el Alimentador de Sobres G1.
Para más información acerca de los procedimientos para instalar el Alimentador de Sobres G1 al Depósito POD Sencillo XL A1 y cargar sobres, consulte el manual de instrucciones del Alimentador de Sobres G1.
Si se ha instalado el soporte de fijación para las placas de cambio de tamaño, no puede instalarse el Alimentador de Sobres G1. Para instalar el Alimentador de Sobres G1, retire antes el soporte de fijación para las placas de cambio de tamaño.

Tipos de sobre disponibles y límite de carga

El límite de carga varía dependiendo del tipo de sobre.
Tipo de sobre
Límite de carga (Altura)
Marca de límite de carga
Nagagata 3*1
160 mm*6
-
Yougatanaga 3*2
100 mm
Kakugata 2*3*4
9" x 12"*4
6" x 9"
No. 10(COM10)
ISO-C5
DL
Monarch
70 mm
10" x 13"*5
45 mm
-
*1 Si está utilizando un sobre de costura lateral, cerciórese de que la altura de la pila de sobres no supere los 100 mm. Para la marca del límite de carga, consulte "".
*2 Dependiendo del tipo de fabricante, es posible que no se requiera el Alimentador de Sobres G1 para ciertos tipos de sobre.
*3 Si está utilizando sobres de costura lateral, cerciórese de que la altura de la pila de sobres no supere los 45 mm. El límite de carga no se indica.
*4 Para cargar sobres se requiere la bandeja de soporte del Alimentador de Sobres G1.
*5 No se requiere el Alimentador de Sobres G1.
*6 Si está utilizando sobres Nagagata 3, asegúrese de que la altura de la pila de sobres no supere los 160 mm. El límite de carga no se indica.
Cerciórese de que la altura de la pila de sobres no supere la marca de límite de carga.

Dirección de alimentación de sobres

Cuando cargue sobres en el Depósito POD Sencillo XL A1, la dirección de alimentación apropiada diferirá dependiendo del tipo de sobres y de si la solapa está plegada o desplegada. Cargue el sobre como se muestra abajo.
Si está utilizando Nagagata 3 o Kakugata 2:
*1 Dirección de alimentación
*2 Cara impresa hacia arriba
Si está utilizando No. 10(COM10), ISO-C5, DL, Monarch, o Yougatanaga 3:
*1 Dirección de alimentación
*2 Cara impresa hacia arriba
Cuando cargue los sobres en el Depósito POD Sencillo XL A1, hágalo con la cara de impresión hacia arriba. Presione el sobre cargado con la mano hasta que la superficie del sobre esté nivelada con la ranura de alimentación.
2EEJ-009
