将纸张添加到“长纸大容量侧纸仓 – A1”

如果安装了“长纸大容量侧纸仓 – A1”，除了默认预先安装在机器中的纸盒之外，它还可以提供一个附加的供纸器。
下图指示“长纸大容量侧纸仓 – A1”的位置。
“长纸大容量侧纸仓 – A1”最多可以容纳3,500张普通纸(80 g/m2)或1,000张加长纸(80 g/m2)。
设置/更改标准尺寸纸张的纸张尺寸
设置/更改加长纸的纸张尺寸
将纸张添加到“长纸大容量侧纸仓 – A1”
将信封添加到“长纸大容量侧纸仓 – A1”中
如果本机处于“睡眠”模式（不显示触摸面板显示屏幕，只有 (节能) 亮），可能无法打开纸仓。在这种情况下，按 (节能) 重新激活本机，然后按纸仓上的开启按钮。
如果需要抬起升降装置（例如，如果有物体掉入 “长纸大容量侧纸仓 – A1”），则请勿抬起升降装置50 mm以上或者斜向抬起，否则可能导致本机发生故障或损坏。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
请正确调整尺寸更改板（外侧和内侧）和后限位挡板，以免卡纸、弄脏打印件或弄脏本机内部。
在将纸张添加到纸仓中之前，必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记()，或者未将纸仓完全推入本机中，则无法进行复印或打印。
确保纸叠高度不超过添加限制标记()。
务必检查纸仓是否安装到位。
请勿在纸仓两侧留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。
“长纸大容量侧纸仓 – A1”是可选产品。
有关可用纸张的信息，请参阅 可用的纸张材料。
在纸张输送方向的纸张长度为487.8 mm或以上的纸张上打印时，请参阅 设置/更改加长纸的纸张尺寸。
如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。
将纸张添加到“长纸大容量侧纸仓 – A1”中时，其打印面应朝上。
如果打印时出现问题，尝试翻转纸叠并将其重新装入。但是，不能翻转纹理纸、单面覆膜纸和已打印的纸张。请更换新纸张。
如果纸叠的高度过高，则纸叠边缘可能会卷曲或变皱，并可能导致打印质量变差。将纸叠分成几组，并分别装载它们，使每组纸叠高度为20 mm或更低。

设置/更改标准尺寸纸张的纸张尺寸

按照以下步骤，更改标准尺寸纸张（小于487.8 mm）的纸张设置。
1
在 [参数选择]（“设置/注册”）的 [纸张设置] 中注册“长纸大容量侧纸仓 – A1”所需的纸张尺寸。
有关如何注册“长纸大容量侧纸仓 – A1”所需的纸张尺寸的详细信息，请参阅“用户指南”中的“注册供纸器的纸张尺寸和类型”。
2
打开纸仓。
按开启按钮。
打开纸仓。
内部升降装置自动下降至纸张添加位置。
根据不同的情况，纸仓开启也可能需要一些时间。
只有使用加长纸时，才需要尺寸更改板的固定支架。使用标准尺寸纸张时应将其拆下。此外，当使用的纸张宽度小于210 mm时，也不能使用固定支架。
如果安装了尺寸更改板的固定支架，请将其拆下，然后将其安装在纸仓右侧的指定位置。
3
滑动后限位挡板到不干扰纸张的位置。
如图所示按其控制杆以滑动后限位挡板。

4
完全取出添加的纸张。
如果后限位挡板设置在加长纸位置，则纸张尺寸开关灯将亮起。在这种情况下，滑动后限位挡板到标准尺寸位置。
5
如图所示按控制杆，滑动尺寸更改板（外侧和内侧）到不干扰纸张的位置。
6
添加所需纸张，使其高度约为10 mm。
添加纸张时，请小心不要被纸张边缘割破手。
要添加加长纸（487.8 mm或更长），请先关闭纸仓以升高内部的升降装置，打开纸仓，然后添加纸张。如果在内部升降装置处于最低位置时添加纸张，则可能无法正确添加纸张，并可能发生卡纸。设置/更改加长纸的纸张尺寸
请勿在纸仓留空部分放置纸张或任何其他物体。这样做可能导致本机发生故障或损坏。
7

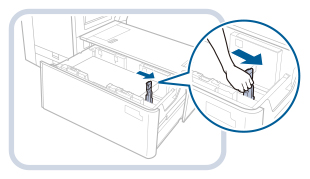

如图所示按控制杆，滑动左侧尺寸更改板（外侧和内侧），并根据使用的纸张尺寸进行调整。
8
滑动后限位挡板，并根据使用的纸张尺寸进行调整。
如果后限位挡板没有正确调整，则可能发生卡纸，图像质量可能下降，或者本机内部可能变脏。请确保在后限位挡板与纸仓上方和底部的纸张尺寸标记正确对齐的情况下添加纸张。
9
将所有剩余纸张添加到纸仓中。
如果纸叠的高度过高，则纸叠边缘可能会卷曲或变皱，并可能导致打印质量变差。将纸叠分成几组，并分别装载它们，使每组纸叠高度为20 mm或更低。
10
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
关闭纸仓时，请小心不要夹住手指。
11
更改介质片上的纸张尺寸并将其插入介质板。
将介质片拉出介质板。
在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。
将介质片插入介质板。

设置/更改加长纸的纸张尺寸

按照以下步骤更改加长纸（487.8 mm 或更长）的纸张设置。
1
在 [参数选择]（“设置/注册”）的 [纸张设置] 中注册“长纸大容量侧纸仓 – A1”所需的纸张尺寸。
有关如何注册“长纸大容量侧纸仓 – A1”所需的纸张尺寸的详细信息，请参阅“用户指南”中的“注册供纸器的纸张尺寸和类型”。
2
打开纸仓。
按开启按钮。
打开纸仓。
内部升降装置自动下降至纸张添加位置。
根据不同的情况，纸仓开启也可能需要一些时间。
3
滑动后限位挡板到不干扰加长纸的位置。
如图所示按其控制杆以滑动后限位挡板。

4
完全取出添加的纸张。
清除所有纸张后，将后限位挡板滑动到加长纸位置时，纸张尺寸开关灯将闪烁或亮起。
当纸张尺寸开关灯"闪烁"时 ，请继续执行步骤 5
当纸张尺寸开关灯"亮着"时 ，请继续执行步骤 6
5
关闭纸仓。
纸张尺寸开关灯开始闪烁。当它们闪烁时，请勿打开纸仓。准备完成后，纸张尺寸开关灯停止闪烁并保持亮起。您现在可以将纸张添加到纸仓中。
6
打开纸仓，然后添加加长纸使其高度约为10 mm。
添加纸张时，请小心不要被纸张边缘割破手。
7
将纸叠压在左壁上，滑动左侧尺寸更改板（外侧）到纸张上。

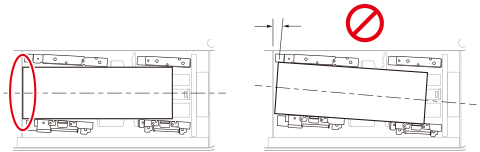

加长纸的边缘必须与左壁平行。
请勿调整尺寸更改板使其过紧，否则可能导致纸张部分抬起。
8
推进纸叠，使其与左壁和左侧尺寸更改板（内侧）齐平。
9

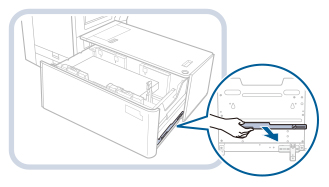

取下安装在纸仓右侧的尺寸更改板的固定支架。
10

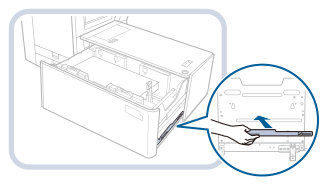

安装尺寸更改板的固定支架。
插入定位销。
拧紧内侧的硬币形螺丝。
务必先拧紧内侧的硬币形螺丝。如果首先拧紧外侧的硬币形螺丝，则尺寸更改板可能会倾斜。
请拧紧硬币形螺丝。如果硬币形螺丝倾斜或松动，则打印精度可能会受到影响。
11
将左侧尺寸更改板（外侧）压在加长纸纸叠上，然后拧紧尺寸更改板固定支架的外侧硬币形螺丝。
检查加长纸纸叠的左侧边缘两侧是否与左壁接触。
12
将后限位挡板推到加长纸纸叠上。
如果后限位挡板没有正确调整，则可能发生卡纸，图像质量可能下降，或者本机内部可能变脏。请确保在后限位挡板与纸仓上方和底部的纸张尺寸标记正确对齐的情况下添加纸张。
13
滑动尺寸更改板（外侧）到纸张上。

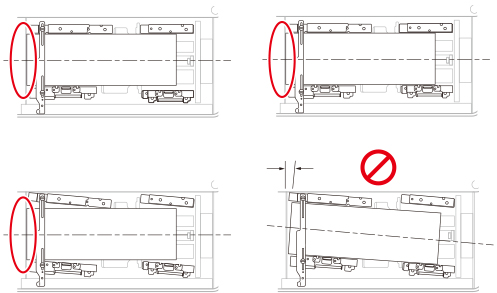

检查加长纸纸叠是否与左壁平行。
在滑动右侧尺寸更改板（外侧）时，请注意避免纸张滑到板下。
14
将所有剩余纸张添加到纸仓中。
如果纸叠的高度过高，则纸叠边缘可能会卷曲或变皱，并可能导致打印质量变差。将纸叠分成几组，并分别装载它们，使每组纸叠高度为20 mm或更低。
15
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
关闭纸仓时，请小心不要夹住手指。
16
更改介质片上的纸张尺寸并将其插入介质板。
将介质片拉出介质板。
在介质片上粘贴纸张尺寸标签以符合新的纸张尺寸。
将介质片插入介质板。

将纸张添加到“长纸大容量侧纸仓 – A1”

如果在“长纸大容量侧纸仓 – A1”无纸时选择它，或在打印作业过程中“长纸大容量侧纸仓 – A1”中的纸张用尽，则触摸面板显示屏幕上显示提示添加纸张的屏幕。
按照以下步骤将纸张添加到“长纸大容量侧纸仓 – A1”中。
添加纸张时，请小心不要被纸张边缘割破手。
如果在使用“装订”模式打印时纸张用尽并且打印停止，请勿取出准备要装订的输出页。(添加纸张后，会恢复打印和装订。)
如果打印期间出现提示添加纸张的信息，则在添加正确的纸张后，自动执行剩余的打印作业。如果选择不同的供纸器，剩余的打印作业在按[确定]后开始执行。
1
打开纸仓。
按开启按钮。
打开纸仓。
内部升降装置自动下降至纸张添加位置。
2
准备要添加的纸张。
打开一包纸，取出纸叠。
为获得高质量打印输出，请使用Canon推荐的纸张。
添加纸张前，务必将纸张呈扇形展开几次，并对齐边缘以便于送入。刚从纸包中取出的纸张应以纸叠形式呈扇形展开。

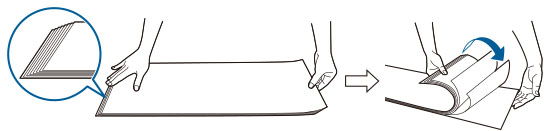

对于加长纸纸叠，通过固定其两端形成一个斜角。然后，将一侧的纸张呈扇形充分展开，从而使空气进入。接着在对齐纸叠后，将对面一侧以相同的方式展开。如果几张纸粘在一起，将他们一张接一张地仔细分开。
3
将纸叠添加到纸仓中，并使其边缘与左壁齐平。
4
将纸仓轻轻地推回本机，直到在关闭位置发出“咔哒”声。
内部升降装置自动升起，纸仓做好打印准备。
关闭纸仓时，请小心不要夹住手指。
在以下情况下，调整尺寸更改板以符合正在添加的纸张尺寸。
设置/更改标准尺寸纸张的纸张尺寸
设置/更改加长纸的纸张尺寸
首次将纸张添加到纸仓中时。
添加纸张时，因正在添加的纸张尺寸与当前尺寸更改板设置的纸张尺寸不相符，纸叠的边缘可能会在纸仓中卷曲或者纸张边缘和尺寸更改板间出现间隙。
请勿在将纸张添加到纸仓中时使后限位挡板受到剧烈震动，否则可能导致本机发生故障或损坏。
请勿将下列类型的纸张添加到“长纸大容量侧纸仓 – A1”中。否则可能会导致卡纸。
严重卷曲或褶皱的纸张
薄草纸
使用热转印打印机打印过的纸张
背面使用热转印打印机打印过的纸张
在将纸张添加到纸仓中之前，必须展平卷曲的纸张。
请勿将先前复印过的纸张添加到“长纸大容量侧纸仓 – A1”中，否则可能导致本机发生故障或损坏。要在正面已复印的纸张的反面进行复印（“双面”复印第 2 面）时，请始终使用旁路纸盘输送纸张。
请勿在纸仓留空部分放置纸张或任何其他物体，否则可能导致本机发生故障或损坏。
“长纸大容量侧纸仓 – A1”内部安装了纸张通风机。请勿将纸夹或其他异物插入通风机口。
如果在低湿度的环境中将纸张添加到“长纸大容量侧纸仓 – A1”中，则可能会发生卡纸。如果发生卡纸，请按照触摸面板显示屏幕上的说明清除卡纸清除“长纸大容量侧纸仓 – A1”中的卡纸。此外，请确保添加的纸张未卷曲。添加前必须展平卷曲的纸张。
如果添加的纸张超过添加限制标记()，或者未将纸仓完全推入本机中，则无法进行复印或打印。
确保纸叠高度不超过添加限制标记()。
务必检查纸仓是否安装到位。
如果第一张输出纸张无法流畅输出到输出托盘上，我们建议您提前在输出托盘上放置一张相同尺寸或更大尺寸的空白纸张。
将纸张添加到纸仓时，确保“ 长纸大容量侧纸仓 – A1 ”的纸张尺寸设置与正在添加的纸张尺寸相匹配。
将纸张添加到后限位挡板的辊下面。
如果纸叠的高度过高，则纸叠边缘可能会卷曲或变皱，并可能导致打印质量变差。将纸叠分成几组，并分别装载它们，使每组纸叠高度为20 mm或更低。
有关将标签纸添加到纸仓中的说明，请参阅“用户指南”中的 “添加标签纸”。
您可以往“长纸大容量侧纸仓 – A1”中一次性添加约550张纸。如果可以添加更多的纸张，升降装置将再次下降。
有关添加透明胶片/透明薄膜的说明，请参阅“用户指南”中的 “添加透明胶片/透明薄膜”。
如果纸张包装上有关于纸张添加面的说明，请按照这些说明进行操作。
将纸张添加到“长纸大容量侧纸仓 – A1”中时，其打印面应朝上。
如果在打印时出现问题，请尝试翻转纸叠并重新添加。
有关已有打印内容纸张（即上面已印有徽标或图案的纸张）的打印方向的详细信息，请参阅“用户指南”中的“原始方向与纸张方向的关系”。
用原包装将剩余的纸张重新包好，存放在干燥且远离阳光直射的地方。
如果纸张用尽并且打印停止，请装入新纸叠。装入新纸叠后打印重新开始。

将信封添加到“长纸大容量侧纸仓 – A1”中

本节介绍“长纸大容量侧纸仓 – A1”的可用信封类型和添加限制，以及“信封输送器附件-G1”的信封输送方向。
有关将“信封输送器附件-G1”安装到“长纸大容量侧纸仓 – A1”以及添加信封的步骤，请参阅“信封输送器附件-G1”的使用说明手册。
如果安装了尺寸更改板的固定支架，则无法安装“信封输送器附件-G1”。要安装“信封输送器附件-G1”，请提前拆下尺寸更改板的固定支架。

可用的信封类型和添加限制

根据信封类型，添加限制有所不同。
信封类型
添加限制(高度)
添加限制标记
Nagagata 3*1
160 mm*6
-
Yougatanaga 3*2
100 mm
Kakugata 2*3*4
9" x 12"*4
6" x 9"
No. 10(COM10)
ISO-C5
DL
Monarch
70 mm
10" x 13"*5
45 mm
-
*1 如果使用侧面开口的信封，确保信封叠的高度不超过100 mm。有关添加限制标记的信息，请参阅“”。
*2 根据制造商，某些类型的信封可能不需要安装“信封输送器附件-G1”。
*3 如果使用侧面开口的信封，确保信封叠的高度不超过 45 mm。添加限制未指示。
*4 添加信封需要安装“信封输送器附件-G1”的“支撑托盘”。
*5 不需要安装“信封输送器附件-G1”。
*6 如果使用Nagagata 3，确保信封叠的高度不超过160 mm。添加限制未指示。
确保信封叠高度不超过添加限制标记。

信封输送方向

将信封添加到“长纸大容量侧纸仓 – A1”中时，根据信封类型和信封盖口是否折叠，正确的输送方向有所不同。如下图所示添加信封。
如果使用Nagagata 3或Kakugata 2：
*1 输送方向
*2 打印面向上
如果使用No.10(COM10)、ISO-C5、DL、Monarch或Yougatanaga 3：
*1 输送方向
*2 打印面向上
将信封添加到“长纸大容量侧纸仓 – A1”中时，打印面向上进行添加。用手按添加的信封，直至信封的表面与送纸口平齐。
