POD Deck Lite XL-A1에 용지 적재

POD Deck Lite XL-A1이 장착된 경우 기기에 기본적으로 미리 설치되는 용지 카세트 외에 추가 용지 공급원 하나를 제공할 수 있습니다.
POD Deck Lite XL-A1의 위치는 아래 그림에 표시되어 있습니다.
POD Deck Lite XL-A1에 보통 용지(80g/m2)를 3,500매 또는 긴 시트 용지(80g/m2)를 1,000매까지 적재할 수 있습니다.
표준 크기 용지의 용지 크기 설정/변경
긴 시트의 용지 크기 설정/변경
POD Deck Lite XL-A1에 용지 적재
POD Deck Lite XL-A1에 봉투 적재
기기가 슬립 모드(터치 패널이 표시되지 않고 만 켜짐)인 경우, 페이퍼 데크가 열리지 않을 수도 있습니다. 이런 경우, 조작 패널의 을 눌러 기기를 다시 활성화시킨 다음, 페이퍼 데크의 열기 버튼을 눌러 보세요.
리프터를 들어올려야 하는 경우(예를 들어, POD Deck Lite XL-A1 안으로 물체를 떨어뜨렸을 때), 리프터를 50 mm 이상 또는 대각선으로 들어올리지 마십시오. 오작동이 발생하거나 기기에 손상을 줄 수 있습니다.
페이퍼 데크에 용지를 적재할 경우 후단 부분의 리테이너에 큰 충격을 가하지 마십시오. 그럴 경우 기기가 고장나거나 손상을 입을 수 있습니다.
크기 변경 판(외부 및 내부) 및 뒤쪽 가장자리 리테이너를 올바르게 조정하여 용지가 걸리거나 지저분하게 인쇄되거나 기기 내부가 지저분해지지 않도록 하십시오.
말려진 종이는 반드시 페이퍼 데크로 적재되기 전에 똑바로 펴야 합니다.
적재 제한 표시()를 초과하여 용지를 적재한 경우 혹은 페이퍼 데크가 완전히 기기 끝까지 들어가지 않은 경우에는 복사 또는 인쇄할 수 없습니다.
용지 높이가 제한 표시()를 넘지 않도록 하십시오.
항상 페이퍼 데크가 제자리에 있는지 확인하시기 바랍니다.
페이퍼 데크의 측면 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다.
POD Deck Lite XL-A1은 선택 품목 제품입니다.
사용 가능한 용지에 대한 자세한 내용은 사용할 수 있는 용지를 참고하십시오..
급지 방향의 용지 길이가 487.8 mm 이상인 용지에 인쇄하는 경우 긴 시트의 용지 크기 설정/변경을 참고하십시오.
적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오.
POD Deck Lite XL-A1에 용지를 적재할 때는 인쇄 면이 위로 오도록 적재하십시오.
인쇄 문제가 있는 경우, 용지를 뒤집어 다시 적재하십시오. 그러나 엠보스지, 단면 코트지 및 인쇄된 용지는 뒤집어서 사용할 수 없습니다. 새 용지로 교체하십시오.
용지 묶음의 높이가 너무 높은 경우 용지 묶음의 끝이 말리거나 주름이 생길 수 있으며 인쇄 품질이 떨어질 수 있습니다. 각각의 높이가 20 mm 이하가 되도록 용지 묶음을 여러 세트로 나누어 개별적으로 적재하십시오.

표준 크기 용지의 용지 크기 설정/변경

아래 절차에 따라 표준 크기 용지(487.8 mm 미만)의 용지 설정을 변경합니다.
1
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite XL-A1에 용지 크기를 등록합니다.
POD Deck Lite XL-A1에 용지 크기를 등록하는 방법에 대한 자세한 내용은 "용지 공급원에 대한 용지 크기와 용지 종류 등록"을 참고하십시오.
2
페이퍼 데크를 엽니다.
열림 버튼을 누릅니다.
페이퍼 데크를 엽니다.
내부 리프터가 자동으로 용지 적재 위치로 내려갑니다.
조건에 따라 페이퍼 데크가 열리려면 약간의 시간이 걸릴 수 있습니다.
크기 변경 판의 고정 브래킷은 긴 시트를 사용할 때만 필요합니다. 표준 크기 용지를 사용할 경우에는 제거하십시오. 또한 사용하는 용지의 너비가 210 mm 미만인 경우 고정 브래킷을 사용할 수 없습니다.

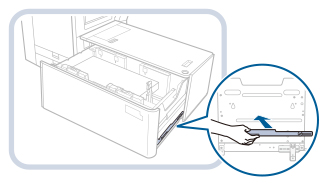

크기 변경 판의 고정 브래킷이 장착된 경우 제거한 다음 페이퍼 데크의 오른쪽 지정된 위치에 장착합니다.
3
뒤쪽 가장자리 리테이너를 용지와 간섭을 일으키지 않은 위치로 밉니다.

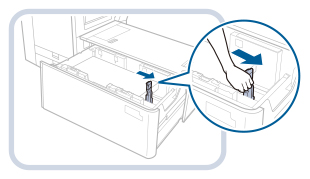

그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 밉니다.

4
적재된 용지를 완전히 제거합니다.
뒤쪽 가장자리 리테이너가 긴 시트 위치에 설정된 경우 용지 크기 전환 램프가 켜집니다. 이 경우 뒤쪽 가장자리 리테이너를 표준 크기 위치로 밉니다.
5
그림과 같이 레버를 눌러 크기 변경 판(외부 및 내부)을 용지와 간섭을 일으키지 않는 위치로 밉니다.
6
원하는 용지를 약 10 mm 높이로 적재합니다.
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오.
긴 시트(487.8 mm 이상)를 적재하려면 먼저 페이퍼 데크를 닫고 내부 리프터를 들어올립니다. 그런 다음 페이퍼 데크를 열고 용지를 적재합니다. 내부 리프터가 가장 낮은 위치에 있을 때 용지를 적재하려는 경우, 용지가 제대로 적재되지 않거나 용지 걸림이 발생할 수 있습니다. 긴 시트의 용지 크기 설정/변경
페이퍼 데크 유닛 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다.
7
그림과 같이 레버를 눌러 왼쪽 크기 변경 판(외부 및 내부)을 밀어 사용 중인 용지 크기에 맞춰 조정합니다.
8
뒤쪽 가장자리 리테이너를 밀고 사용 중인 용지 크기 표시에 맞춰 조정합니다.
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 페이퍼 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다.
9
남은 모든 용지를 페이퍼 데크에 적재합니다.
용지 묶음의 높이가 너무 높은 경우 용지 묶음의 끝이 말리거나 주름이 생길 수 있으며 인쇄 품질이 떨어질 수 있습니다. 각각의 높이가 20 mm 이하가 되도록 용지 묶음을 여러 세트로 나누어 개별적으로 적재하십시오.
10
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오.
11
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
미디어 판에서 미디어 시트를 잡아 당기십시오.
새 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙이십시오.
미디어 시트를 미디어 판에 삽입하십시오.

긴 시트의 용지 크기 설정/변경

아래 절차에 따라 긴 시트(487.8 mm 이상)의 용지 설정을 변경합니다.
1
[환경 설정](설정/등록)에서 [용지 설정]의 POD Deck Lite XL-A1에 용지 크기를 등록합니다.
POD Deck Lite XL-A1에 용지 크기를 등록하는 방법에 대한 자세한 내용은 "용지 공급원에 대한 용지 크기와 용지 종류 등록"을 참고하십시오.
2
페이퍼 데크를 엽니다.
열림 버튼을 누릅니다.
페이퍼 데크를 엽니다.
내부 리프터가 자동으로 용지 적재 위치로 내려갑니다.
조건에 따라 페이퍼 데크가 열리려면 약간의 시간이 걸릴 수 있습니다.
3
뒤쪽 가장자리 리테이너를 긴 시트 용지와 간섭을 일으키지 않은 위치로 밉니다.
그림과 같이 레버를 눌러 뒤쪽 가장자리 리테이너를 밉니다.

4
적재된 용지를 완전히 제거합니다.
모든 용지를 제거한 후 뒤쪽 가장자리 리테이너를 긴 시트 위치로 밀면 용지 크기 전환 램프가 깜박이거나 켜집니다.
용지 크기 전환 램프가 깜박이면  5단계로 진행
용지 크기 전환 램프가 켜지면  6단계로 진행
5
페이퍼 데크를 닫습니다.
용지 크기 전환 램프가 깜박이기 시작합니다. 램프가 깜박이는 동안에는 페이퍼 데크를 열지 마십시오. 준비가 완료되면 용지 크기 전환 램프의 깜박임이 멈추고 켜진 상태로 유지됩니다. 이제 용지를 페이퍼 데크에 적재할 수 있습니다.
6
페이퍼 데크를 연 다음 긴 시트를 약 10 mm 높이로 적재합니다.
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오.
7
용지 묶음을 왼쪽 벽면에 눌러 붙이고 왼쪽 크기 변경 판(외부)을 용지쪽으로 밉니다.

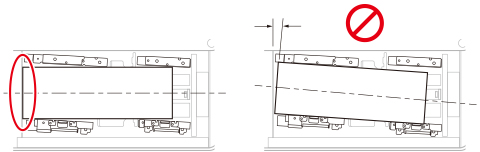

긴 시트 용지 묶음의 가장자리는 왼쪽 벽면과 평행이어야 합니다.
크기 변경 판을 너무 꼭 맞게 조정하지 마십시오. 용지가 부분적으로 위로 들릴 수 있습니다.
8
용지 묶음을 왼쪽 벽면과 왼쪽 크기 변경 판(내부)에 눌러 붙입니다.
9

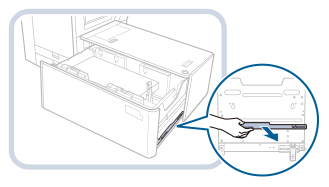

페이퍼 데크 오른쪽에 장착된 크기 변경 판의 고정 브래킷을 가져옵니다.
10
크기 변경 판용 고정 브래킷을 장착합니다.
위치 조절 핀을 삽입합니다.
안쪽의 코인 나사를 조입니다.
안쪽의 코인 나사를 먼저 조여야 합니다. 바깥쪽 코인 나사를 먼저 조이는 경우 크기 변경 판이 기울 수 있습니다.
코인 나사를 단단히 조입니다. 코인 나사가 기울거나 헐거운 경우 인쇄 정확성이 떨어질 수 있습니다.
11
왼쪽 크기 변경 판(외부)이 긴 시트 용지 묶음에 밀착되도록 하고 크기 변경 판용 고정 브래킷의 바깥쪽 코인 나사를 조입니다.
긴 시트 용지 묶음의 양 끝단의 왼쪽 가장자리가 모두 왼쪽 벽면에 닿아 있는지 확인합니다.
12
뒤쪽 가장자리 리테이너를 긴 시트 용지 묶음을 향해 밉니다.
뒤쪽 가장자리 리테이너를 제대로 조정하지 않으면 용지가 걸리거나 이미지 화질이 저하되거나 기기 내부가 더러워질 수 있습니다. 페이퍼 데크 상단과 하단에 있는 용지 크기 표시부에 뒤쪽 가장자리 리테이너를 맞춘 후 용지를 적재합니다.
13
오른쪽 크기 변경 판(외부)을 용지 쪽으로 밉니다.
긴 시트 용지 묶음이 왼쪽 벽면에 밀착되어 있는지 확인합니다.
오른쪽 크기 변경 판(외부)을 밀 때 용지가 판 밑으로 들어가지 않도록 주의하십시오.
14
남은 모든 용지를 페이퍼 데크에 적재합니다.
용지 묶음의 높이가 너무 높은 경우 용지 묶음의 끝이 말리거나 주름이 생길 수 있으며 인쇄 품질이 떨어질 수 있습니다. 각각의 높이가 20 mm 이하가 되도록 용지 묶음을 여러 세트로 나누어 개별적으로 적재하십시오.
15
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오.
16
미디어 시트 위의 용지 크기를 변경하고 미디어 판 안에 삽입하십시오.
미디어 판에서 미디어 시트를 잡아 당기십시오.
새 용지 크기에 맞는 용지 크기 라벨을 미디어 시트에 붙이십시오.
미디어 시트를 미디어 판에 삽입하십시오.

POD Deck Lite XL-A1에 용지 적재

용지가 들어 있지 않은 POD Deck Lite XL-A1을 선택하거나 인쇄 작업 중에 POD Deck Lite XL-A1에 용지가 떨어진 경우, 용지 적재를 요청하는 화면이 터치 패널 화면에 나타납니다.
아래 절차에 따라 POD Deck Lite XL-A1에 용지를 적재합니다.
용지를 적재할 때 용지의 날에 손가락이 베이지 않도록 주의하십시오.
스테이플 모드에서 인쇄 시 용지가 부족하여 인쇄가 중단된 경우, 스테이플하여 출력될 용지를 제거하지 마십시오.(용지를 적재한 후에 인쇄 및 스테이플 작업을 다시 시작합니다.)
인쇄 중에 용지를 적재하라는 메시지가 나타나는 경우, 적절한 용지를 적재한 후에 잔여 인쇄가 자동으로 수행됩니다. 다른 용지 공급원을 선택한 경우, [확인]을 누른 후 나머지가 인쇄됩니다.
1
페이퍼 데크를 엽니다.
열림 버튼을 누릅니다.
페이퍼 데크를 엽니다.
내부 리프터가 자동으로 용지 적재 위치로 내려갑니다.
2
적재할 용지를 준비합니다.
용지의 포장을 풀고 용지를 꺼냅니다.
인쇄물의 품질을 높이려면 캐논에서 권장하는 용지를 사용하십시오.
용지를 적재하기 전에 급지가 원활하게 되도록 용지 사이로 여러 차례 바람을 불어넣은 후 가장자리를 정렬하십시오. 방금 포장에서 꺼낸 용지는 묶음 상태로 바람을 불어넣어야 합니다.
긴 용지 묶음의 경우 양쪽 끝을 잡아 사각을 만듭니다. 그런 다음 용지 한쪽에 바람을 불어넣어 공기가 들어가도록 합니다. 용지 묶음을 정렬한 후 반대쪽에 같은 방법으로 바람을 불어넣습니다. 여러 개의 용지가 붙어 있는 경우 조심스럽게 하나씩 분리하십시오.
3
페이퍼 데크에 용지를 적재하고 가장자리가 왼쪽 벽면에 밀착되도록 합니다.
4
페이퍼 데크가 닫힘 위치에서 찰칵 소리가 날 때까지 페이퍼 데크를 기기 안으로 부드럽게 밀어 넣습니다.
내부 리프터가 자동으로 올라가고 페이퍼 데크가 인쇄하도록 준비됩니다.
페이퍼 데크를 닫을 때 손가락이 끼지 않도록 주의하십시오.
다음과 같은 상황일 경우에 적재된 용지의 크기와 일치하게 만들려면 크기 변경 판을 조정합니다.
표준 크기 용지의 용지 크기 설정/변경
긴 시트의 용지 크기 설정/변경
처음 페이퍼 데크에 용지를 적재할 경우
용지를 적재하다 용지 묶음의 모서리가 페이퍼 데크 내에서 말리거나 용지의 모서리와 크기 변경 판 사이에 틈이 생긴 이유는 적재된 용지와 크기 변경 판에 현재 설정된 값이 서로 일치하지 않기 때문입니다.
페이퍼 데크에 용지를 적재할 경우 후단 부분의 리테이너에 큰 충격을 가하지 마십시오. 그럴 경우 기기가 고장나거나 손상을 입을 수 있습니다.
POD Deck Lite XL-A1에 다음 종류의 용지를 적재하지 마십시오. 그럴 경우 용지 걸림이 발생합니다.
심하게 말리거나 주름진 종이
얇은 스트로 용지
열 전사 프린터로 인쇄된 적 있는 용지
열 전사 프린터로 인쇄된 적 있는 용지의 반대면
말려진 종이는 반드시 페이퍼 데크로 적재되기 전에 똑바로 펴야 합니다.
POD Deck Lite XL-A1에 이미 복사된 용지를 적재하지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다. 앞면에 이미 무엇인가 인쇄되었던 용지의 이면에 복사하려면(양면 복사의 두 번째 면) 항상 바이패스 트레이를 이용하여 용지를 공급하십시오.
페이퍼 데크 유닛 빈 부분에 용지를 넣거나 다른 물체를 넣지 마십시오. 기기 오작동이나 손상이 발생할 수 있습니다.
페이퍼 블로어가 POD Deck Lite XL-A1 내부에 장착되어 있습니다. 종이 클립 또는 다른 이물질을 블로어 포트에 삽입하지 마십시오.
습도가 낮은 환경에서 POD Deck Lite XL-A1에 용지를 넣으면 용지 걸림이 발생할 수 있습니다. 용지 걸림이 발생하면 터치 패널 화면의 지시에 따라 걸린 용지를 제거하십시오. POD Deck Lite XL-A1의 용지 걸림 제거. 또한 넣은 용지가 말리지 않도록 하십시오. 말린 용지는 페이퍼 데크에 적재하기 전에 반드시 똑바로 펴야 합니다.
적재 제한 표시()를 초과하여 용지를 적재한 경우 혹은 페이퍼 데크가 완전히 기기 끝까지 들어가지 않은 경우에는 복사 또는 인쇄할 수 없습니다.
용지 높이가 제한 표시()를 넘지 않도록 하십시오.
항상 페이퍼 데크가 제자리에 있는지 확인하시기 바랍니다.
첫 번째 출력 용지가 출력 트레이에 부드럽게 출력될 수 없는 경우, 출력 용지보다 더 크거나 동일한 크기의 빈 용지를 출력 트레이에 미리 넣는 것이 좋습니다.
페이퍼 데크 내에 용지를 적재할 때 POD Deck Lite XL-A1의 용지 크기 설정이 적재되는 용지의 크기와 일치하는지 확인하십시오.
후단 리테이너의 롤러 아래에 용지를 적재하십시오.
용지 묶음의 높이가 너무 높은 경우 용지 묶음의 끝이 말리거나 주름이 생길 수 있으며 인쇄 품질이 떨어질 수 있습니다. 각각의 높이가 20 mm 이하가 되도록 용지 묶음을 여러 세트로 나누어 개별적으로 적재하십시오.
페이퍼 데크에 인덱스 지를 적재하는 방법에 대한 내용은 사용자 설명서의 "인덱스 지 적재"를 참고하십시오.
한 번에 약 550매의 용지를 POD Deck Lite XL-A1에 적재할 수 있습니다. 더 많은 용지를 적재할 수 있는 경우 리프터가 다시 내려옵니다.
OHP 필름/투명 필름 적재 방법에 대한 내용은 사용자 설명서의 "OHP 필름/투명 필름 적재"를 참고하십시오.
적재할 용지 면에 관하여 용지 포장과 관련된 지침이 있는 경우, 해당 지침에 따르십시오.
POD Deck Lite XL-A1에 용지를 적재할 때는 인쇄 면이 위로 오도록 적재하십시오.
인쇄 문제가 발생하는 경우 용지 묶음을 뒤집은 다음 다시 적재해 보십시오.
이면지(로고 또는 패턴이 이미 인쇄된 용지)의 인쇄 방향에 대한 더 자세한 내용은 사용자 설명서의 "원래 방향과 용지 방향의 관계"를 참고하십시오.
남은 용지를 모두 원래의 상자에 다시 포장하고 직사광선을 피해 건조한 곳에 보관하십시오.
용지가 모두 소모되어 인쇄 작업이 중단된 경우 새로운 용지 묶음을 적재하십시오. 새로운 용지 묶음이 적재된 후 인쇄 작업이 재시작됩니다.

POD Deck Lite XL-A1에 봉투 적재

POD Deck Lite XL-A1에서 사용 가능한 봉투 종류와 적재 제한 및 봉투 급지대-G1의 봉투 급지 방향에 대해 설명합니다.
봉투 급지대-G1을 POD Deck Lite XL-A1에 장착하고 봉투를 적재하는 절차는 봉투 급지대-G1의 사용 설명서를 참고하십시오.
크기 변경 판용 고정 브래킷이 장착된 경우 봉투 급지대-G1을 장착할 수 없습니다. 봉투 급지대-G1을 장착하려면 크기 변경 판용 고정 브래킷을 미리 제거하십시오.

사용 가능한 봉투 종류 및 적재 제한

봉투 종류에 따라 적재 제한이 달라집니다.
봉투 종류
적재 제한(높이)
적재 제한 표시
Nagagata 3*1
160 mm*6
-
Yougatanaga 3*2
100 mm
Kakugata 2*3*4
9" x 12"*4
6" x 9"
No. 10(COM10)
ISO-C5
DL
Monarch
70 mm
10" x 13"*5
45 mm
-
*1 사이드 심 봉투를 사용하고 있다면 봉투 적재 높이가 100 mm를 넘지 않도록 하십시오. 적재 제한 표시는 ""을 참고하십시오.
*2 제조업체에 따라 특정한 종류의 봉투의 경우에는 봉투 급지대-G1이 필요할 수도 있습니다.
*3 사이드 심 봉투를 사용하고 있다면 봉투 적재 높이가 45 mm를 넘지 않도록 하십시오. 적재 제한은 표시되어 있지 않습니다.
*4 봉투를 적재하려면 봉투 급지대-G1의 지지 트레이가 필요합니다.
*5 봉투 급지대-G1은 필요하지 않습니다.
*6 Nagagata 3를 사용하고 있다면 봉투 적재 높이가 160 mm를 넘지 않도록 하십시오. 적재 제한은 표시되어 있지 않습니다.
봉투 적재 높이가 적재 제한 표시를 넘지 않도록 하십시오.

봉투 급지 방향

POD Deck Lite XL-A1에 봉투를 넣을 때 봉투 종류와 봉투 덮개가 접혔는지 여부에 따라 적절한 급지 방향이 달라질 수 있습니다. 아래 표시된 대로 봉투를 적재하십시오.
Nagagata 3 또는 Kakugata 2를 사용하는 경우:
*1 급지 방향
*2 인쇄 면 위
No. 10(COM10), ISO-C5, DL, Monarch 또는 Yougatanaga 3을 사용하는 경우:
*1 급지 방향
*2 인쇄 면 위
POD Deck Lite XL-A1에 봉투를 적재하는 경우 인쇄 면을 위로 향하게 하여 적재하십시오. 급지 슬롯으로 봉투 표면이 평평해질 때까지 손으로 적재한 봉투를 누르십시오.
2EER-009
