Konfigurace nastavení sítě Ethernet

Ethernet představuje standard datové komunikace v místní síti (LAN). Můžete zadat režim komunikace a typ sítě Ethernet. Zařízení lze obecně používat beze změny výchozích nastavení (<Nastavení ovladače Ethernetu>), můžete je však změnit podle používaného síťového prostředí.

Zobrazení obrazovky <Nabídka>. Obrazovka Domů

Model s dotykovým panelem

Vyberte možnost <Nabídka> na obrazovce Domů.

model s 5řádkovým displejem LCD

Stiskněte

Vyberte možnost <Nastavení sítě>.

Pokud se zobrazí obrazovka pro zadání kódu PIN, zadejte správný kód PIN. Nastavení kódu PIN správce systému

Vyberte možnost <Nastavení ovladače Ethernetu>

<Aut. detek.>.

Zvolte, zda chcete nastavení sítě Ethernet konfigurovat automaticky nebo ručně.

Je-li povolena automatická detekce, zařízení rozpozná a automaticky nastaví režim komunikace a typ sítě Ethernet, který lze použít.

Automatická konfigurace nastavení sítě Ethernet

Vyberte možnost <Zapnuto> v položce <Aut. detek.>.

Ruční konfigurace nastavení sítě Ethernet

1	Nakonfigurujte vypnutí automatické detekce. Vyberte možnost <Vypnuto> v položce <Aut. detek.>.

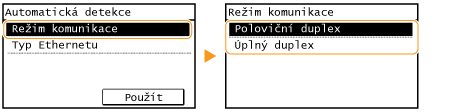

2	<Režim komunikace> vyberte režim komunikace. <Poloviční duplex> Buď zasílá, nebo přijímá komunikační data. Zvolte, pokud je zařízení připojeno k síťovému zařízení používajícímu poloviční duplex. <Úplný duplex> Současně zasílá i přijímá komunikační data. Toto nastavení použijte ve většině prostředí.
3	<Typ Ethernetu> vyberte typ sítě Ethernet.
4	Vyberte možnost <Použít>.
