Encravamentos de papel em Booklet Finisher-X
|
Confirme antes de manusearSe houver papel na bandeja de livreto, remova-o. |
Dentro da tampa frontal
A localização do encravamento de papel é indicada por números, como A, que são exibidos na ilustração abaixo.
1
Abra a tampa frontal do finalizador.
2
Se Puncher Unit-BF ou Puncher Unit-BG (somente para a máquina 230 V) estiver conectado, deslize a guia A para alinhá-la com a marcação.
* Deslize a guia para dentro ou para fora para alinhá-la com a  marcação mais próxima. ( ). |
3
Abra a guia (B1).
4
Confira se há papel encravado.
 | Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.  |
 | Feche a guia (B1). |
5
Abra a guia (B2).
6
Gire o mostrador (B3) na direção da seta.
7
Se houver papel encravado na guia (B2), puxe-o cuidadosamente na direção da seta.
8
Verifique se há papel encravado na guia (B4).
| Abra a guia (B4). |
| Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.  |
 | Feche a guia (B4). |
9
Feche a guia (B2).
10
Feche a tampa frontal do finalizador.
Continue seguindo as instruções na tela para prosseguir com a operação interrompida ou continuar liberando encravamentos de papel.
Unidade grampeadora de Booklet Finisher-X

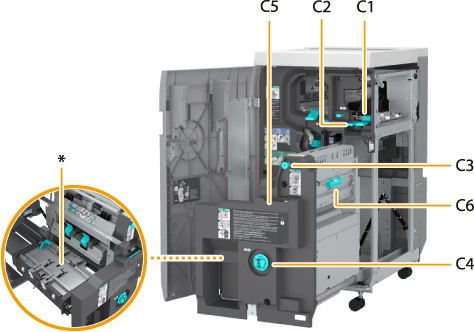

A localização do encravamento de papel é indicada por números, como C1, que são exibidos na ilustração abaixo.
* Guia de entrega
1
Abra a tampa frontal do finalizador.
2
Abra a guia (C1).
3
Abra a guia (C2).
4
Confira se há papel encravado.
| Gire a maçaneta (C3) na direção da seta. Se houver papel encravado, ele será alimentado para a guia (C2). |
| Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.  |
| Feche a guia (C2). |
5
Feche a guia (C1).
6

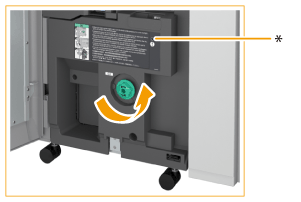

Enquanto pressiona o mostrador (C4), gire-o na direção da seta até que a lâmpada se apague.
Esse procedimento não é obrigatório se a lâmpada estiver apagada.
* Lâmpada
7
Remova quaisquer papeis impressos da bandeja de folhetos.
8
Retire a unidade grampeadora de lombada (C5).
9
Verifique se há papel encravado na tampa direita da unidade grampeadora de lombada (C6).
| Abra a tampa direita (C6). |
| Se o papel estiver encravado, puxe-o cuidadosamente na direção da seta.  |
| Feche a tampa direita (C6). |
10
Abra a guia de entrega e verifique se há papel encravado.
Este procedimento não é obrigatório se Inner Booklet Trimmer-A está conectado.
| Se houver papel encravado, abra a guia de entrega e puxe-o cuidadosamente na direção da seta.  |
| Feche a guia de entrega. |
11
Empurre a unidade grampeadora de lombada (C5) e feche a tampa frontal do finalizador.
Continue seguindo as instruções na tela para prosseguir com a operação interrompida ou continuar liberando encravamentos de papel.
