Загрузка бумаги в устройство POD Deck Lite XL-A1

Если подсоединен модуль POD Deck Lite XL-A1, предоставляется дополнительный источник бумаги для кассет, предварительно установленных на аппарата по умолчанию.
Расположение модуля POD Deck Lite XL-A1 показано на следующей иллюстрации.
Стойка POD Deck Lite XL-A1 вмещает приблизительно 3500 листов обычной бумаги (80 г/м2) или 1000 листов длинной бумаги (80 г/м2).
Установка/изменение размера бумаги стандартного формата
Установка/изменение формата бумаги для длинных листов
Загрузка бумаги в устройство POD Deck Lite XL-A1
Загрузка конвертов в устройство POD Deck Lite XL-A1
Если аппарат находится в спящем режиме (сенсорная панель не отображается, и горит только ), открыть стойку для бумаги невозможно. В этом случае нажмите  , чтобы реактивировать аппарат, а затем нажмите кнопку открытия стойки для бумаги.
Если требуется поднять подъемник (например, если внутрь модуля POD Deck Lite XL-A1 упали какие-либо предметы), не поднимайте его больше чем на 50 мм или в диагональном направлении, т. к. это может привести к неисправности или повреждению аппарата.
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Правильно установите пластины смены формата (внутреннюю и внешнюю) и ограничитель заднего края во избежание замятия бумаги и загрязнения распечаток или внутренней части аппарата.
Бумагу, которая была скручена, перед загрузкой в стойку для бумаги необходимо расправить.
Если бумага загружена выше отметки ограничения загрузки () или если стойка для бумаги не полностью вставлена в аппарат, копирование и печать не выполняются.
Убедитесь, что высота стопки не превышает ограничительной отметки ().
Обязательно убедитесь, что стойка для бумаги установлена на место.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Модуль POD Deck Lite XL-A1 приобретается дополнительно.
Сведения об имеющихся типах материалов для печати см. в разделе Разрешенные типы бумаги.
При печати на листах, длина которых в направлении подачи бумаги составляет 487,8 мм и более, см. Установка/изменение формата бумаги для длинных листов.
Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям.
Загружайте бумагу в POD Deck Lite XL-A1 печатной стороной наверх.
В случае проблем при печати попробуйте перевернуть стопку бумаги и загрузить ее снова. Однако текстурную бумагу, бумагу с односторонним покрытием и бумагу с уже выполненной печатью перевернуть нельзя. Загрузите новую бумагу.
При слишком большой высоте пачки бумаги края пачки могут скрутиться или помяться и качество печати значительно ухудшится. Разделите пачку бумаги на несколько частей и загрузите их по отдельности (высота каждой стопки не должна превышать 20 мм).

Установка/изменение размера бумаги стандартного формата

Выполните следующую процедуру для изменения настроек бумаги стандартного формата (менее 487,8 мм).
1
Зарегистрируйте формат бумаги, который требуется использовать в модуле POD Deck Lite XL-A1, в разделе [Параметры бумаги] меню [Предпочтения] (Параметры/Регистрация).
Дополнительные сведения о регистрации формата бумаги для модуля POD Deck Lite XL-A1 см. в разделе «Регистрация формата и типа бумаги для источника бумаги» руководства пользователя.
2
Откройте стойку для бумаги.

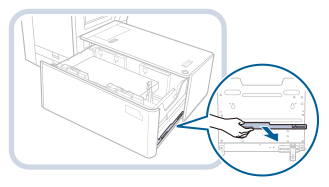

Нажмите кнопку открытия.
Откройте стойку для бумаги.
Подъемник автоматически опускается в позицию для загрузки бумаги.
На открытие стойки для бумаги может потребоваться некоторое время в зависимости от условий.
При использовании длинных листов потребуется крепежная скоба для пластин смены формата. Снимите ее при использовании бумаги стандартного формата. Кроме того, ее нельзя использовать при ширине бумаги менее 210 мм.
Если используется крепежная скоба для пластин смены формата, снимите ее, а затем прикрепите в указанное положение с правой стороны стойки для подачи бумаги.
3
Сдвиньте фиксатор заднего края в положение, в котором он не касается бумаги.
Сдвигайте фиксатор заднего края, нажав рычаг (см. рисунок).

4
Полностью удалите загруженную бумагу.
Если фиксатор заднего края установлен в положение для длинных листов, загорится индикатор переключения формата бумаги. В этом случае сдвиньте фиксатор заднего края в положение для стандартного формата.
5

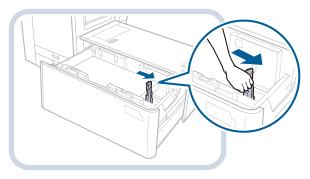

Нажав рычаг, как показано на рисунке, сдвиньте пластины смены формата (внешнюю и внутреннюю) в положение, в котором они не касаются бумаги.
6
Загрузите требуемую бумагу на высоту приблизительно 10 мм.
При загрузке бумаги следите за тем, чтобы не порезать руки о края бумаги.
При загрузке длинных листов (487,8 мм и более) сначала закройте стойку для бумаги, чтобы поднять внутренний подъемник, открыть стойку, а затем загрузить бумагу. При попытке загрузить бумагу, когда внутренний подъемник находится в самом нижнем положении, бумага может быть загружена неправильно, что приведет к замятию бумаги. Установка/изменение формата бумаги для длинных листов
Ни в коем случае не кладите бумагу или другие предметы в пустые части стойки для подачи бумаги. Это может привести к неверному функционированию или повреждению аппарата.
7
Нажав рычаг, как показано на рисунке, сдвиньте пластины смены формата (внешнюю и внутреннюю) влево в соответствии с форматом используемой бумаги.
8
Сдвиньте фиксатор заднего края в соответствии с форматом используемой бумаги.
Если фиксатор заднего края установлен неправильно, это может привести к замятию бумаги, ухудшению качества изображения или загрязнению внутренних частей аппарата. Обязательно загружайте бумагу при правильно установленном фиксаторе заднего края относительно меток формата бумаги в верхней и нижней частях стойки для бумаги.
9
Загрузите всю оставшуюся бумагу в стойку для подачи бумаги.
При слишком большой высоте пачки бумаги края пачки могут скрутиться или помяться и качество печати значительно ухудшится. Разделите пачку бумаги на несколько частей и загрузите их по отдельности (высота каждой стопки не должна превышать 20 мм).
10
Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.
Внутренний подъемник автоматически поднимается и подготавливает стойку для бумаги к печати.
Закрывая стойку для бумаги, старайтесь не прищемить пальцы.
11
Смените формат бумаги на листе материалов для печати и установите его в пластину материалов для печати.
Извлеките лист материалов для печати из пластины материалов для печати.
Прикрепите к листу материалов для печати наклейку формата бумаги, соответствующую новому формату бумаги.
Установите лист материалов для печати в пластину материалов для печати.

Установка/изменение формата бумаги для длинных листов

Выполните следующую процедуру для изменения настроек длинных листов (487,8 мм и более).
1
Зарегистрируйте формат бумаги, который требуется использовать в модуле POD Deck Lite XL-A1, в разделе [Параметры бумаги] меню [Предпочтения] (Параметры/Регистрация).
Дополнительные сведения о регистрации формата бумаги для модуля POD Deck Lite XL-A1 см. в разделе «Регистрация формата и типа бумаги для источника бумаги» руководства пользователя.
2
Откройте стойку для бумаги.
Нажмите кнопку открытия.
Откройте стойку для бумаги.
Подъемник автоматически опускается в позицию для загрузки бумаги.
На открытие стойки для бумаги может потребоваться некоторое время в зависимости от условий.
3
Сдвиньте фиксатор заднего края в положение, в котором он не мешает длинным листам.
Сдвигайте фиксатор заднего края, нажав рычаг (см. рисунок).

4
Полностью удалите загруженную бумагу.
После того, как фиксатор заднего края будет передвинут в положение длинных листов, и после удаления всей бумаги замигает или включится индикатор переключения формата бумаги.
Если индикатор переключения формата бумаги мигает , перейдите к шагу 5
Если индикатор переключения формата бумаги горит , перейдите к шагу 6
5
Закройте стойку для бумаги.
Начнет мигать индикатор переключения формата бумаги. Пока он мигает, не открывайте стойку для бумаги. После завершения подготовки индикатор переключения формата бумаги перестанет мигать, оставаясь включенным. В стойку для бумаги можно загружать бумагу.
6
Откройте стойку для бумаги и загрузите длинные листы на высоту приблизительно 10 мм.
При загрузке бумаги следите за тем, чтобы не порезать руки о края бумаги.
7
Прижимая пачку бумаги к левой стенке, сдвиньте левую наружную пластину изменения формата к бумаге.
Край пачки длинных листов должен быть параллелен левой стенке.
Не прижимайте пластину изменения формата вплотную, поскольку это приведет частичному подъему бумаги.
8
Придвиньте пачку бумаги вплотную к левой стенке и левой внутренней пластине изменения формата.
9
Возьмите крепежную скобу для пластин изменения формата, установленную с правой стороны стойки для бумаги.
10
Установите крепежную скобу на пластины изменения формата.
Вставьте установочный штифт.
Затяните монетный винт с внутренней стороны.
Первым следует затягивать винт с плоской головкой с внутренней стороны. Если сначала затянуть винт с плоской головкой с наружной стороны, пластины изменения формата может перекосить.
Плотно затяните винт с плоской головкой. При перекосе или недостаточном затягивании винта с плоской головкой может снизиться точность печати.
11
Удерживая левую наружную пластину изменения формата сдвинутой к пачке длинных листов, затяните наружный винт с плоской головкой крепежной скобы для пластин изменения формата.
Убедитесь, что оба конца левого края пачки длинных листов прикасаются к левой стенке.
12
Продвиньте фиксатор заднего края к пачке длинных листов.
Если фиксатор заднего края установлен неправильно, это может привести к замятию бумаги, ухудшению качества изображения или загрязнению внутренних частей аппарата. Обязательно загружайте бумагу при правильно установленном фиксаторе заднего края относительно меток формата бумаги в верхней и нижней частях стойки для бумаги.
13
Сдвиньте правую наружную пластину смены формата к бумаге.
Убедитесь, что пачка длинных листов установлена вплотную к левой стенке.
Во время сдвига правой внешней пластины изменения формата будьте аккуратны, так как бумага может соскользнуть под пластину.
14
Загрузите всю оставшуюся бумагу в стойку для подачи бумаги.
При слишком большой высоте пачки бумаги края пачки могут скрутиться или помяться и качество печати значительно ухудшится. Разделите пачку бумаги на несколько частей и загрузите их по отдельности (высота каждой стопки не должна превышать 20 мм).
15
Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.
Внутренний подъемник автоматически поднимается и подготавливает стойку для бумаги к печати.
Закрывая стойку для бумаги, старайтесь не прищемить пальцы.
16
Смените формат бумаги на листе материалов для печати и установите его в пластину материалов для печати.
Извлеките лист материалов для печати из пластины материалов для печати.
Прикрепите к листу материалов для печати наклейку формата бумаги, соответствующую новому формату бумаги.
Установите лист материалов для печати в пластину материалов для печати.

Загрузка бумаги в устройство POD Deck Lite XL-A1

В случае выбора стойки POD Deck Lite XL-A1, в которой бумага отсутствует, или если в POD Deck Lite XL-A1 бумага заканчивается во время печати, на сенсорном дисплее появляется экран с напоминанием о необходимости загрузить бумагу.
Следуйте приведенной ниже процедуре для загрузки бумаги в устройство POD Deck Lite XL-A1.
При загрузке бумаги следите за тем, чтобы не порезать руки о края бумаги.
Если во время печати в режиме «Сшивание» заканчивается бумага и печать останавливается, не убирайте выведенные страницы, которые еще не сшиты. (Печать и сшивание возобновляются после загрузки бумаги.)
Если во время печати появляется сообщение с напоминанием о необходимости загрузить бумагу, после загрузки соответствующей бумаги автоматически выполняется оставшаяся печать. При выборе другого источника бумаги оставшаяся печать выполняется после нажатия клавиши [OK].
1
Откройте стойку для бумаги.
Нажмите кнопку открытия.
Откройте стойку для бумаги.
Подъемник автоматически опускается в позицию для загрузки бумаги.
2
Подготовьте бумагу к загрузке.
Вскройте пачку бумаги и извлеките нужное количество бумаги.
Для получения высококачественных отпечатков используйте бумагу, рекомендованную фирмой Canon.
Перед тем как загрузить бумагу, пролистайте стопку несколько раз, затем выровняйте края для улучшения подачи. Бумагу, только что извлеченную из упаковки, следует пролистать в пачке.
Для пачки длинных листов сделайте косой угол, удерживая бумагу за оба конца. Затем пролистайте листы с одной стороны, чтобы между ними проник воздух. После выравнивания пачки бумаги пролистайте с другой стороны аналогичным образом. Если несколько листов слиплись вместе, аккуратно отделите их друг от друга.
3
Загрузите пачку бумаги в стойку для бумаги вплотную к левой стенке.
4
Осторожно вставьте стойку для подачи бумаги в аппарат до фиксации с характерным щелчком.
Внутренний подъемник автоматически поднимается и подготавливает стойку для бумаги к печати.
Закрывая стойку для бумаги, старайтесь не прищемить пальцы.
В следующих ситуациях настройте пластины смены формата в соответствии с форматом загружаемой бумаги.
Установка/изменение размера бумаги стандартного формата
Установка/изменение формата бумаги для длинных листов
При первой загрузке бумаги в стойку для бумаги.
При загрузке бумаги края стопки бумаги могут скручиваться внутри стойки для бумаги или между краем бумаги и пластинами смены формата имеются промежутки, так как формат загружаемой бумаги не соответствует формату бумаги, на который в настоящий момент настроены пластины смены формата.
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не загружайте в стойку POD Deck Lite XL-A1 бумагу перечисленных ниже типов. Это может привести к замятию бумаги.
Сильно скрученная или сморщенная бумага
Тонкая бумага из соломы
Бумага, на которой производилась печать на термопринтере
Бумага, на оборотной стороне которой производилась печать на термопринтере
Бумагу, которая была скручена, перед загрузкой в стойку для бумаги необходимо расправить.
Не загружайте в стойку POD Deck Lite XL-A1 бумагу, на которую уже была сделана копия, поскольку это может стать причиной неполадок или повреждения аппарата. Обязательно используйте лоток ручной подачи, если вы хотите сделать копию на оборотную сторону листа бумаги, на лицевой стороне которого уже есть копия (2-я сторона 2-сторонней копии).
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Внутри стойки для бумаги POD Deck Lite XL-A1 имеется вентилятор для бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
В случае загрузки бумаги в модуль POD Deck Lite XL-A1 в условиях низкой влажности может произойти замятие бумаги. Если происходит замятие бумаги, удалите замятую бумагу, следуя указаниям на сенсорном дисплее Устранение замятия бумаги в модуле POD Deck Lite XL-A1. Кроме того, убедитесь в том, что загружаемая бумага не скручена. Бумагу, которая была скручена, перед загрузкой в стойку для бумаги необходимо расправить.
Если бумага загружена выше отметки ограничения загрузки () или если стойка для бумаги не полностью вставлена в аппарат, копирование и печать не выполняются.
Убедитесь, что высота стопки не превышает ограничительной отметки ().
Обязательно убедитесь, что стойка для бумаги установлена на место.
Если первый лист вывода не удается плавно вывести в выводной лоток, рекомендуется заранее поместить пустой лист аналогичного или большего размера, чем выводимая бумага, в лоток вывода.
При загрузке бумаги в стойку убедитесь, что настройка формата бумаги для стойки POD Deck Lite XL-A1 соответствует формату загружаемой бумаги.
Загрузите бумагу под валики ограничителя заднего края.
При слишком большой высоте пачки бумаги края пачки могут скрутиться или помяться и качество печати значительно ухудшится. Разделите пачку бумаги на несколько частей и загрузите их по отдельности (высота каждой стопки не должна превышать 20 мм).
Указания по загрузке разделителей в стойку для бумаги приведены в разделе «Loading Tab Paper» руководства пользователя.
В стойку POD Deck Lite XL-A1 можно одновременно загрузить около 550 листов. При загрузке большего количество листов подъемник снова опустится.
Инструкции по загрузке OHP-пленки или прозрачной пленки см. в разделе «Loading Transparencies/Clear Film» руководства пользователя.
Если на упаковке имеются указания о том, какой стороной загружать бумагу, следуйте этим указаниям.
Загружайте бумагу в стойку POD Deck Lite XL-A1 печатной стороной наверх.
В случае проблем при печати попробуйте перевернуть стопку бумаги и загрузить ее снова.
Более подробно о печати на бланках (бумаге с нанесенными логотипами и рисунками) см. раздел «Соотношение между ориентацией оригиналов и ориентацией бумаги» руководства пользователя.
Упакуйте оставшуюся бумагу в оригинальную упаковку и храните ее в сухом месте, защищенном от прямых солнечных лучей.
Если бумага закончилась и печать остановилась, загрузите новую стопку бумаги. Печать возобновляется после загрузки новой стопки бумаги.

Загрузка конвертов в устройство POD Deck Lite XL-A1

В этом разделе представлены имеющиеся типы конвертов и ограничения загрузки для POD Deck Lite XL-A1, а также направление подачи конвертов Envelope Feeder Attachment-G1.
Дополнительные сведения о порядке подсоединения Envelope Feeder Attachment-G1 к POD Deck Lite XL-A1 и загрузке конвертов см. в руководстве по эксплуатации Envelope Feeder Attachment-G1.
Если используется крепежная скоба для пластин смены формата, Envelope Feeder Attachment-G1 нельзя подсоединить. Для подключения Envelope Feeder Attachment-G1 сначала снимите крепежную скобу для пластин смены формата.

Имеющиеся типы конвертов и ограничения загрузки

Ограничения загрузки меняются в зависимости от типа конверта.
Тип конверта
Предел загрузки (по высоте)
Ограничительная отметка
Nagagata 3*1
160 мм*6
-
Yougatanaga 3*2
100 мм
Kakugata 2*3*4
9" x 12"*4
6" x 9"
No. 10 (COM10)
ISO-C5
DL
Monarch
70 мм
10" x 13"*5
45 мм
-
*1 При использовании конверта с боковым швом высота стопки конвертов не должна превышать 100 мм. Ограничительная отметка показа на рис. .
*2 Envelope Feeder Attachment-G1 принимает определенные типы конвертов (в зависимости от поставщика).
*3 При использовании конверта с боковым швом высота стопки конвертов не должна превышать 45 мм. Ограничение загрузки не указано.
*4 Для загрузки конвертов нужен опорный лоток Envelope Feeder Attachment-G1.
*5 Модуль Envelope Feeder Attachment-G1 не требуется.
*6 При использовании Nagagata 3 высота стопки конвертов не должна превышать 160 мм. Ограничение загрузки не указано.
Убедитесь, что высота стопки конвертов не превышает ограничительной отметки.

Направление подачи конверта

При загрузке конвертов в устройство POD Deck Lite XL-A1 правильное направление подачи зависит от типа конвертов, а также сложен или развернут клапан конверта. Загрузите конверт, как показано ниже.
При использовании Nagagata 3 или Kakugata 2:
*1 Направление подачи
*2 Печатной стороной вверх
При использовании конвертов No. 10(COM10), ISO-C5, DL, Monarch или Yougatanaga 3:
*1 Направление подачи
*2 Печатной стороной вверх
Загружайте конверт в стойку POD Deck Lite XL-A1 печатной стороной наверх. Прижимайте загруженный конверт рукой, пока поверхность конверта не окажется вровень с отверстием подачи.
