Liberando encravamentos

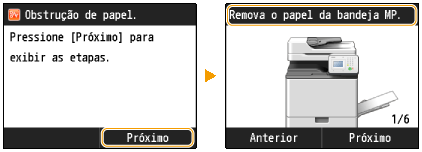

Se ocorrer um encravamento de papel, <Obstrução de papel.> será exibido na tela. Toque em <Próximo> para exibir soluções simples. Se for difícil entender os procedimentos no visor, consulte as seções a seguir para eliminar os encravamentos.
<Abra a tampa do alimentador.>
Encravamentos de papel no alimentador
<Remova o papel da bandeja MP.>
Encravamentos de papel na máquina
Encravamentos de papel no conjunto de fixação
<Abra a Gaveta 1.>
Encravamentos de papel na gaveta de papel 1
<Abra a tampa direita da gaveta.>
Encravamentos de papel na gaveta de papel 2, 3 e 4
Ao remover o papel encravado, não DESLIGUE a máquina
Desligar a máquina exclui os dados que estão sendo impressos. Tenha um cuidado especial ao receber documentos de fax.
Se o papel rasgar
Remova todos os fragmentos de papel para evitar que eles encravem.
Se o papel encrava repetidamente
Bata a pilha de papel em uma superfície plana para igualar as bordas do papel antes de carregá-lo na máquina.
Verifique se o papel é apropriado para a máquina.
Papel
Verifique se os fragmentos de papel encravados permanecem na máquina.
Não remova à força o papel ou documento encravado da máquina
Remover o papel à força pode danificar as peças. Se você não é capaz de remover o papel, entre em contato com seu agente local autorizado Canon.
Quando um problema não puder ser resolvido
Dependendo da máquina, a quantidade de gavetas de papel varia.

Encravamentos de papel no alimentador

Se houver documentos no alimentador, remova-os primeiro. Em seguida, siga os procedimentos abaixo.
1
Remova o documento encravado dentro da tampa do alimentador.
1
Abra a tampa de alimentador.
2
Levante a alavanca.
3
Retire o documento cuidadosamente.
2
Remova o documento encravado de dentro da tampa interna dentro do alimentador.
1
Abra a tampa interna do alimentador.
2
Retire o documento cuidadosamente.
3
Feche a tampa interna do alimentador.
3
Retorne a alavanca à posição e feche a tampa do alimentador.
1
Retorne a alavanca para sua posição original.
2
Feche a tampa do alimentador.
4
Remova o documento encravado do lado de dentro do alimentador.
1
Abra o alimentador.
2
Retire o documento cuidadosamente.
3
Feche o alimentador.

Encravamentos de papel na máquina

Se qualquer papel for carregado, remova primeiramente o papel. Depois, siga os procedimentos a seguir para verificar se ainda há papel encravado.
1
Pegue a alça e abra a tampa direita da unidade principal.
2
Retire o papel cuidadosamente da gaveta de papel.
3
Retire o papel que está embaixo do conjunto de fixação cuidadosamente.
4
Retire o papel da bandeja de saída na unidade principal cuidadosamente.
5
Retire o papel cuidadosamente da área próxima ao rolete de alimentação.
6
Remova o papel encravado da unidade de duplexação.
1
Levante a unidade duplex.
2
Retire o papel cuidadosamente.
3
Retorne a unidade duplex para sua posição original.
7
Feche a tampa direita da unidade principal.

Encravamentos de papel no conjunto de fixação

Se qualquer papel for carregado, remova primeiramente o papel. Depois, siga os procedimentos a seguir para verificar se ainda há papel encravado.
1
Pegue a alça e abra a tampa direita da unidade principal.
2
Remova o conjunto de vedação.
1
Segure o conjunto de fixação pelas partes indicadas em azul.
2
Remova o conjunto de vedação, puxando-o horizontalmente.
3
Se o papel encravado for projetado para fora do conjunto de fixação, remova-o.
1
Coloque o conjunto de fixação em uma superfície plana.
2
Retire o papel do conjunto de fixação cuidadosamente.
4
Instale o conjunto de fixação.
1
Segure o conjunto de fixação pelas partes indicadas em azul.
2
Alinhe o conjunto de fixação com o quadro e deslize o conjunto de fixação com cuidado de volta ao local horizontalmente.
5
Feche a tampa direita da unidade principal.

Encravamentos de papel na gaveta de papel 1

1
Pegue a alça e puxe a gaveta de papel até parar.
2
Retire o papel cuidadosamente.
3
Empurre com delicadeza a gaveta de papel de volta para a máquina.

Encravamentos de papel na gaveta de papel 2, 3 e 4

Se qualquer papel for carregado, remova primeiramente o papel. Depois, siga os procedimentos a seguir para verificar se ainda há papel encravado.
1
Remova o papel encravado de dentro da tampa direita da gaveta de papel.
1
Abra a tampa direita da gaveta de papel.
2
Retire o papel cuidadosamente de dentro da tampa direita da gaveta de papel.
3
Feche a tampa direita da gaveta de papel.
2
Remova qualquer papel encravado da gaveta de papel.
1
Puxe a gaveta de papel (2, 3 ou 4).
2
Retire o papel cuidadosamente da gaveta de papel.
O papel pode estar encravado em um local que não seja a gaveta de papel exibida na tela. Retire cada gaveta e verifique se há qualquer papel encravado.
3
Empurre com delicadeza a gaveta de papel de volta para a máquina.
