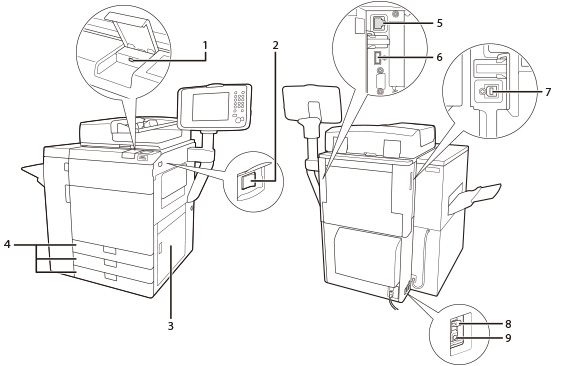

1. | Port USB (avant de la machine) A utiliser pour connecter le support mémoire à la machine via USB. |
2. | Interrupteur principal Le positionner sur "I" pour mettre la machine sous tension. (Voir "Panneau de commande".) |
3. | Capot droit de la machine A ouvrir pour dégager le papier en cas de bourrage dans la machine. (Voir "Elimination des bourrages papier".) |
4. | Cassette 1, 2, 3 Contenant jusqu'à 550 feuilles de 80 g/m2. |
5. | Port LAN Utilisez un câble LAN pour connecter la machine au réseau. |
6. | Port USB (arrière de la machine) Utiliser le port USB pour connecter des disques durs externes et d'autres périphériques à la machine. |
7. | Port USB (pour connecter à un ordinateur) Utilisez un câble USB pour connecter la machine à un ordinateur. |
8. | Disjoncteur Détecte une surtension ou le courant de fuite. |
9. | Bouton de test Appuyer sur ce bouton pour tester le disjoncteur. |
1. | Capot avant A ouvrir pour dégager le papier en cas de bourrage dans l'ensemble de transport de fixation. (Voir "Elimination des bourrages papier".) |
2. | Ensemble de transport de fixation Tirer l'ensemble de transport de fixation pour supprimer un bourrage de papier. (Voir "Elimination des bourrages papier".) |
3. | Capot de remplacement du toner Ouvrir pour remplacer la cartouche de toner. |
4. | Cartouche de toner Lorsqu'un toner est épuisé, sortir la cartouche et la remplacer par une nouvelle. |
5. | Réceptacle de toner usagé Recueille l'encre usagée. (Voir "Remplacement du Réceptacle de toner usagé".) |
6. | Capot avant gauche A ouvrir pour éliminer un bourrage papier ou remplacer le réceptacle de toner usagé. (Voir "Elimination des bourrages papier".) |
1. | Témoin Traitement/Données Lumière verte qui clignote lorsque la machine effectue des opérations et qui est statique lorsque les données reçues sont stockées dans la mémoire. |
2. | Témoin d'erreur Clignote ou reste allumé en cas de problème avec la machine. Lorsque ce témoin clignote, suivre les instructions s'affichant sur l'afficheur tactile. Lorsque ce témoin s'allume en rouge, contacter le revendeur agréé Canon local. |
3. | Touche Réglages/Enregistrement Appuyer sur cette touche pour indiquer les réglages/l'enregistrement. |
4. | Touche d'économie d'énergie Appuyer pour activer ou désactiver le mode Économie d'énergie/Veille. S'allume lorsque la machine est en mode Économie d'énergie/Veille. Pour plus d'informations sur le mode Veille automatique, voir "Interrupteur principal et touche d'économie d'énergie". Pour plus d'informations sur le mode activé après avoir appuyé sur , voir "Sélection du mode lorsque l'on appuie sur la touche d'économie d'énergie". |
5. | Touche de vérification du compteur Appuyer sur cette touche pour afficher le nombre total de copies et d'impressions sur l'afficheur tactile. |
6. | Touches numériques Appuyer sur ces touches pour saisir des valeurs numériques. |
7. | Touche Correction Appuyer sur cette touche pour effacer les erreurs de saisie. |
8. | Témoin d'alimentation S'allume lorsque la machine est sous tension. |
9. | Styleur Permet d'effectuer des manipulations sur l'afficheur tactile, par exemple saisir des caractères. En cas de perte du styleur, contacter le revendeur agréé Canon local. Ne pas utiliser un objet pointu sur le panneau de commande (un stylo ou un crayon par exemple) au lieu du styleur. |
10. | Touche Arrêt Appuyer sur cette touche pour arrêter une tâche en cours, telle qu'une lecture, une copie ou un fax (lecture uniquement). |
11. | Touche Démarrer Appuyer sur cette touche pour commencer une opération. |
12. | Touche Restauration Appuyer sur cette touche pour rétablir les réglages standard de la machine. |
13. | Touche ID (Log In/Out) Appuyer sur cette touche pour se connecter/déconnecter lorsqu'un service de connexion comme la gestion des numéros de service ou SSO-H a été défini. |
14. | Afficheur tactile Affiche les écrans de réglage pour chaque fonction. Par défaut, huit touches de fonction sont affichées. |
15. | Molette de réglage de la luminosité Permet de régler la luminosité de l'afficheur tactile. |
16. | Touche de réglage du volume Pour afficher l'écran Signaux sonores. |
17. | Touche Suivi statut/Annulation Appuyer sur cette touche pour vérifier le statut des tâches ou pour annuler des tâches d'impression. Il est également possible de vérifier le statut de la machine, notamment la quantité restante de papier dans la source papier. |
18. | Touche Menu rapide Pour afficher les fonctions mémorisées dans le Menu rapide. En outre, avec l'authentification, un jeu de Menu rapide pour chaque utilisateur peut être affiché. (Voir "Menu rapide".) |
19. | Touche Menu principal Pour afficher l'écran du Menu principal, pour changer de fonctions par exemple. |
REMARQUE |
Pour plus d'informations sur les produits en option pouvant être installés sur cette machine, voir "Produits en option". |
