Chargement du papier

Cette section explique la procédure de chargement du papier.

Précaution concernant la courbure du papier

Les bourrages papier ou une mauvaise qualité d'impression sont souvent provoqués par un papier courbé. La rigidité du papier, le sens et le degré de la courbure sont d'autant de facteurs décisifs sur la manière dont le papier est acheminé dans la machine. Lors du chargement du papier, toujours régler le degré de courbure au niveau approprié comme décrit ci-dessous.

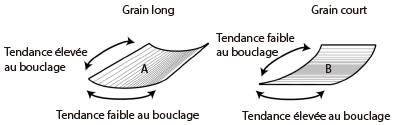

Rapport entre le grain du papier et le bouclage

La rigidité du papier est liée au sens du grain. Le papier a tendance à boucler parallèlement au grain.
Avec un papier couché d'un grammage de 106 à 128 g/m2 ou un papier fin d'un grammage inférieur ou égal à 63 g/m2, nous conseillons d'utiliser un papier dont le grain est parallèle au sens d'alimentation du papier.

Correction d'un papier courbé

Pour éviter tout problème lié à un papier courbé, il est nécessaire d'aplanir le papier.
Le degré de courbure risque de provoquer des problèmes selon le type et l'épaisseur du papier. Se reporter aux instructions ci-dessous pour corriger la courbure du papier à un degré acceptable, puis recharger le papier.

Mesure de la courbure du papier

Placer le papier sur une surface plane. Placer une règle contre le bord avant en fonction du sens d'alimentation du papier, puis calculer le degré de courbure aux deux extrémités. Si la courbure est inversée, retourner le papier avant de mesurer.
Mesure d'une courbure perpendiculaire
* Sens d'alimentation
Mesure d'une courbure parallèle
* Sens d'alimentation
IMPORTANT
Pour les papiers épais et de petit format tels que les cartes postales, la différence entre le degré de bouclage intérieur et extérieur doit être ramenée à moins de 5 mm en plus des conditions présentées ci-dessous.

Degré de courbure acceptable

Degré de courbure acceptable lorsque la courbure est perpendiculaire au sens d'alimentation
Si le papier est prélevé de la machine
Si le grammage du papier prélevé est de 181 à 220 g/m2 et que la longueur du papier dans le sens d'alimentation est inférieure ou égale à 200 mm, nous conseillons d'utiliser un papier dont la courbure vers le bas est inférieure ou égale à 5 mm. Nous ne conseillons pas d'utiliser un papier dont la courbure est vers le haut.
Pour les autres papiers non mentionnés ci-dessus, nous conseillons d'utiliser un papier dont la courbure vers le haut ou vers le bas est inférieure ou égale à 5 mm.
Si l'on charge du papier dans les éléments Magasin grande capacité A3-C, Magasin papier latérale XL-A ou 3 Cassettes papier haute capacité-C
Si le grammage du papier prélevé est de 221 à 300 g/m2 et que la longueur du papier dans le sens d'alimentation est inférieure ou égale à 200 mm, nous conseillons d'utiliser un papier dont la courbure vers le haut est inférieure ou égale à 5 mm. Nous ne conseillons pas d'utiliser un papier dont la courbure est vers le bas.
Pour les autres papiers non mentionnés ci-dessus, nous conseillons d'utiliser un papier dont la courbure vers le haut ou vers le bas est inférieure ou égale à 5 mm.
Si l'on charge du papier dans l'élément Plateau d'alimentation-C
Si le grammage du papier est inférieur à 105 g/m2, nous conseillons d'utiliser un papier dont la courbure vers le haut ou le bas est inférieure à 10 mm.
Si le grammage du papier est de 106 à 163 g/m2, nous conseillons d'utiliser un papier dont la courbure vers le haut est inférieure à 10 mm ou la courbure vers le bas est inférieure à 5 mm.
Si le grammage du papier est de 164 à 300 g/m2, nous conseillons d'utiliser un papier dont la courbure vers le haut est inférieure à 5 mm ou un papier qui ne courbe pas.
IMPORTANT
Avant de charger des enveloppes, les poser sur une surface plane puis appuyer à fond sur leurs bords avec une main afin d'éliminer les courbures ou plis. L'élément Plateau d'alimentation-C peut contenir 10 enveloppes à la fois.
Degré de courbure acceptable lorsque la courbure est parallèle au sens d'alimentation
Si le papier est prélevé de la machine ou des éléments Magasin grande capacité A3-C, Magasin papier latérale XL-A, ou 3 Cassettes papier haute capacité-C
Lorsque le bouclage est parallèle au sens d'alimentation, un espace apparaît entre le papier et les plaquettes de modification de format du magasin papier, et le papier risque d'être alimenté de travers. Si l'on ne peut éviter l'utilisation de papier bouclé, toujours s'assurer que le bouclage est compris dans la plage indiquée dans le schéma ci-dessous. Cependant, du papier épais ou du bristol (164 à 300 g/m2) avec ce type de courbure ne peut pas être utilisé.
Avec le papier de type Epais ou Bristol (164 à 300 g/m2), des problèmes de transport peuvent se produire quel que soit le degré de bouclage. Pour les formats LTR ou inférieurs, il est recommandé d'utiliser un papier dont le grain est parallèle au bord long (A). Pour les formats A3 ou supérieurs, il est recommandé d'utiliser un papier dont le grain est parallèle au bord court (B).
Si l'on charge du papier dans l'élément Plateau d'alimentation-C
Si le grammage du papier est inférieur à 105 g/m2, nous conseillons d'utiliser un papier dont la courbure vers le haut ou le bas est inférieure à 10 mm.
Si le grammage du papier est de 106 à 163 g/m2, nous conseillons d'utiliser un papier dont la courbure vers le haut est inférieure à 10 mm ou la courbure vers le bas est inférieure à 5 mm.
IMPORTANT
Si le grammage du papier est de 164 à 300 g/m2, le papier sans courbure n'est pas disponible.
Avant de charger des enveloppes, les poser sur une surface plane puis appuyer à fond sur leurs bords avec une main afin d'éliminer les courbures ou plis. L'élément Plateau d'alimentation-C peut contenir 10 enveloppes à la fois.
462Y-0LW
