Corriger les erreurs d'alignement de l'image

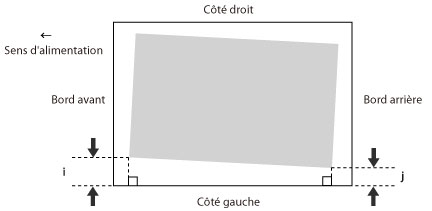

Si l'image imprimée est penchée, l'utilisateur peut corriger l'erreur d'alignement de l'image en justifiant les marges de "i", qui est la distance entre le côté gauche de la feuille et la zone d'impression, et "j".
REMARQUE
Vous pouvez également effectuer le réglage à l'aide de la feuille de guidage. (Voir "Réglage de la position d'image à l'aide de la feuille de guidage".)

1.
Appuyer sur .
2.
Appuyer sur [Préférences] → [Réglages papier] → [Réglages de gestion du type de papier].
3.
Sélectionner dans la liste le type de papier à modifier → appuyer sur [Détails/Modif.].
4.
Appuyer sur [Modif.] sous <Régler la position d'image>.
5.
Appuyer sur [Ne pas utilis. le scanner].
6.
Appuyer sur [Régler détails] → [Corr. pb align. image].
Pour saisir des valeurs de page de test calculées manuellement :
REMARQUE
Pour régler la position d'image sur de longues feuilles, imprimer une page de test sur longue feuille. Le réglage peut être effectué avec plus d'efficacité que pour la page de test imprimée avec [Imprimer page de test] sous <Corriger le problème d'alignement de l'image>. (La page de test sur longue feuille est disponible sur le site en ligne du manuel.)
Appuyer sur [Imprimer page de test].
Saisir le nombre de pages de test à effectuer → appuyer sur [Suivant].
REMARQUE
Si la position d'image varie considérablement, la correction peut être plus précise en imprimant plusieurs pages de test et en utilisant la moyenne de la longueur mesurée.
Sélectionner une source papier qui contient un format papier personnalisé → appuyer sur [Démarrer l'impr.].
Le test d'impression s'imprime.

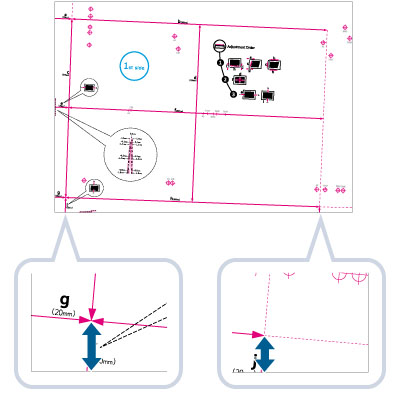

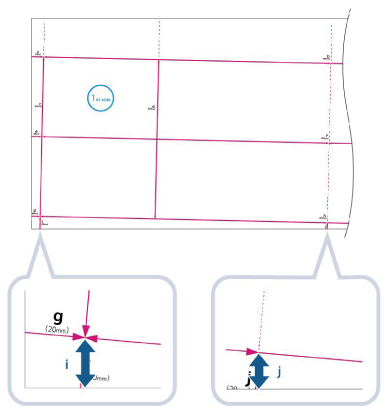

Mesurer la longueur entre les repères "i" et "j" sur la page de test.
Le repère "i" s'imprime sur le côté gauche du bord avant, le repère "j" s'imprime sur le côté gauche du bord arrière du sens d'alimentation.
Format standard
Feuille longue
Exemple : "i" = 21,0 mm et "j" = 20,5 mm

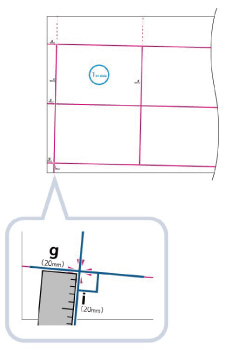

Mesurer la longueur entre les repères "i" et "j" comme indiqué ci-dessous.
                              Correct
Incorrect
Format standard
Feuille longue
Format standard
Feuille longue
Revenir à l'écran <Corriger le problème d'alignement de l'image> → saisir la longueur mesurée de [i] et [j] (pour la feuille longue : la longueur mesurée de [h], [i] et [j]) pour le recto et le verso.
En se servant des deux valeurs numériques suivantes et de "h = 360,0 (pour la feuille longue : "h = 360,0/450,0/550,0/650,0" pour le [h] le plus proche du bord arrière du papier), un instrument ajuste la zone d'impression et le papier de sorte qu'ils deviennent parallèles.
[i]:
Saisir la longueur mesurée du repère "i" sur la page de test.
[j]:
Saisir la longueur mesurée du repère "j" sur la page de test.
En suivant l'exemple, saisir 21,0 pour "i" et 20,5 pour "j".
L'écart entre "i" et "j" (0,5 mm) est corrigé.
Appuyer sur [OK].
Imprimer une nouvelle page de test et vérifier la position d'image, le cas échéant. Pour effectuer d'autres réglages, recommencer les étapes ci-dessus.
Pour corriger la position avec une image imprimée :
Vérifier la position d'image sur le papier de sortie.
Exemple : "h" = 360,0 mm, "i" = 19,0 mm et "j" = 18,0 mm
Mesurer la longueur suivante sur le papier de sortie puis la saisir.
A l'aide des trois valeurs numériques suivantes, un périphérique effectue la correction pour que la zone d'impression et le papier soient parallèles.
[h]:
Saisir la longueur mesurée du côté gauche de la zone d'impression.
[i]:
Saisir la longueur mesurée du côté gauche du bord avant de la zone d'impression au côté gauche du papier.
[j]:
Saisir la longueur mesurée du côté gauche du bord arrière de la zone d'impression au côté gauche du papier.
En suivant l'exemple, saisir 360,0 pour [h], 19,0 pour [i] et 18,0 pour [j].
L'écart entre "i" et "j" (1,0 mm) est corrigé.
Appuyer sur [OK].
Imprimer une nouvelle page de test et vérifier la position d'image, le cas échéant. Pour effectuer d'autres réglages, recommencer les étapes ci-dessus.
7.
Appuyer sur [OK] → [OK].

REMARQUE
Pour restaurer la valeur cumulée, appuyer sur [Rétablir les réglages initiaux].
