Corriger la distorsion (Parallélogramme)
Ce réglage permet de corriger la forme de l'image en égalisant la longueur du "a" et "g" au bord avant du papier lorsque l'image s'imprime comme un parallélogramme.
REMARQUE |
Vous pouvez également effectuer le réglage à l'aide de la feuille de guidage. (Voir "Réglage de la position d'image à l'aide de la feuille de guidage".) |
1.
Appuyer sur
.
. 2.
Appuyer sur [Préférences] → [Réglages papier] → [Réglages de gestion du type de papier].
3.
Sélectionner dans la liste le type de papier à modifier → appuyer sur [Détails/Modif.].
4.
Appuyer sur [Modif.] sous <Régler la position d'image>.
5.
Appuyer sur [Ne pas utilis. le scanner].
6.
Appuyer sur [Régler détails] → [Corr. distors. (Parallélog.)].
Pour saisir des valeurs de page de test calculées manuellement :
REMARQUE |
Pour régler la position d'image sur de longues feuilles, imprimer une page de test sur longue feuille. Le réglage peut être effectué avec plus d'efficacité que pour la page de test imprimée avec [Imprimer page de test] sous <Corriger la distorsion (Parallélogramme)>. (La page de test sur longue feuille est disponible sur le site en ligne du manuel.) |
Appuyer sur [Imprimer page de test].
Saisir le nombre de pages de test à effectuer → appuyer sur [Suivant].
REMARQUE |
Si la position d'image varie considérablement, la correction peut être plus précise en imprimant plusieurs pages de test et en utilisant la moyenne de la longueur mesurée. |
Sélectionner une source papier qui contient un format papier personnalisé → appuyer sur [Démarrer l'impr.].
Le test d'impression s'imprime.

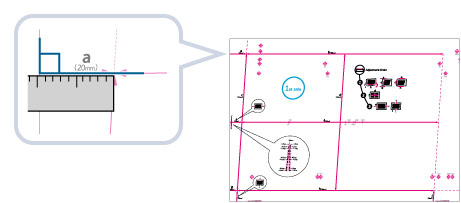

Mesurer la longueur entre les repères "g" et "a" sur la page de test.
Le repère "g" s'imprime sur le côté gauche du bord avant, le repère "a" s'imprime sur le côté droit du bord avant du sens d'alimentation.

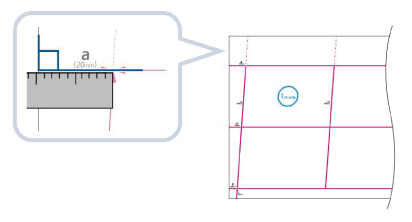

Format standard | Feuille longue |
 |  |
Exemple : "g" = 20,5 mm et "a" = 21,0 mm

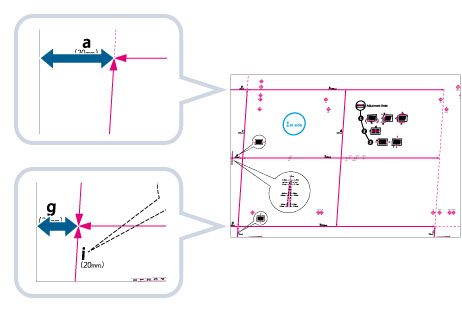

Mesurer la longueur entre les repères "g" et "a" comme indiqué ci-dessous.
Format standard | Feuille longue |
 |  |

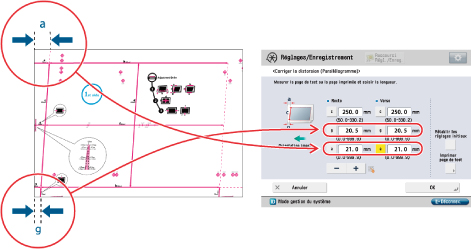

Revenir à l'écran <Corriger la distorsion (Parallélogramme)> → saisir la longueur mesurée de [g] et [a] pour le recto et le verso.
A l'aide des deux valeurs numériques suivantes et "c = 250,0", un périphérique règle la longueur pour corriger la distorsion sur la zone d'impression.
[g]: | Saisir la longueur mesurée du repère "g" sur la page de test. |
[a]: | Saisir la longueur mesurée du repère "a" sur la page de test. |
En suivant l'exemple, saisir 20,5 pour [g] et 21,0 pour [a].
L'écart entre "g" et "a" (0,5 mm) est corrigé.
Appuyer sur [OK].
Imprimer une nouvelle page de test et vérifier la position d'image, le cas échéant. Pour effectuer d'autres réglages, recommencer les étapes ci-dessus.
Pour corriger la position avec une image imprimée :

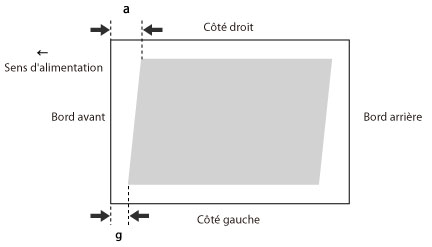

Vérifier la position d'image sur le papier de sortie.
Exemple : "c" = 250,0 mm, "g" = 20,5 mm et "a" = 21,0 mm
Mesurer la longueur suivante sur le papier de sortie puis la saisir.
A l'aide des trois valeurs numériques suivantes, un périphérique règle la longueur pour corriger la distorsion sur la zone d'impression.
[c]: | Saisir la longueur mesurée du côté gauche du bord avant de la zone d'impression au côté droit du bord avant de la zone d'impression. |
[g]: | Saisir la longueur mesurée du côté gauche du bord avant de la zone d'impression au bord avant du papier imprimé. |
[a]: | Saisir la longueur mesurée du côté droit du bord avant de la zone d'impression au bord avant du papier imprimé. |
En suivant l'exemple, saisir 250,0 pour [c], 20,5 pour [g] et 21,0 pour [a].
L'écart entre "g" et "a" (0,5 mm) est corrigé.
Appuyer sur [OK].
Imprimer une nouvelle page de test et vérifier la position d'image, le cas échéant. Pour effectuer d'autres réglages, recommencer les étapes ci-dessus.
7.
Appuyer sur [OK] → [OK].
REMARQUE |
Pour restaurer la valeur cumulée, appuyer sur [Rétablir les réglages initiaux]. |
