Parti e relative funzioni

Questa sezione descrive i nomi e le funzioni di tutte le parti della macchina.
Per informazioni sui prodotti opzionali, sulle parti e sulle rispettive funzioni, vedere "Prodotti opzionali".

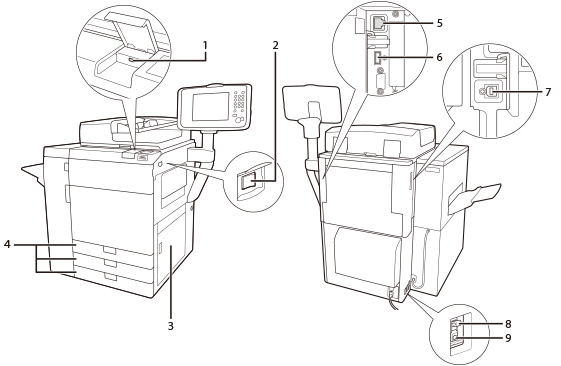

Parti esterne

La Duplex Color Image Reader Unit-M, l'Upright Control Panel-G e la Copy Tray-R sono installati:
1.
Porta USB (lato anteriore della macchina)
Utilizzare questa porta per collegare il supporto di memoria alla macchina via USB.
2.
Interruttore principale
Portare l'interruttore sulla posizione "I" per accendere la macchina (Vedere "Pannello comandi - Parti e relative funzioni".)
3.
Pannello destro dell'unità principale
Aprire questo pannello per estrarre i fogli inceppati nell'unità principale (Vedere "Eliminazione degli inceppamenti carta".)
4.
Cassetto 1, 2, 3
Contiene fino a 550 fogli di carta (80 g/m2).
5.
Porta LAN
Utilizzare un cavo LAN per collegare la macchina a una rete.
6.
Porta USB (lato posteriore della macchina)
Utilizzare la porta USB per collegare dischi rigidi esterni e altre periferiche alla macchina.
7.
Porta USB (per il collegamento a un computer)
Utilizzare un cavo USB per collegare la macchina a un computer.
8.
Interruttore di sicurezza
Rileva la corrente in eccesso o la corrente di dispersione.
9.
Pulsante di test
Premere questo pulsante per testare l'interruttore di sicurezza.

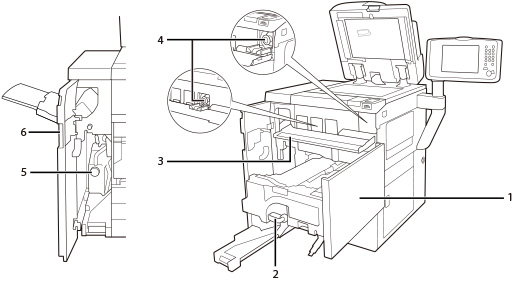

Parti interne

La Duplex Color Image Reader Unit-M, l'Upright Control Panel-G e la Copy Tray-R sono installati.
1.
Pannello anteriore
Aprire questo pannello per estrarre i fogli inceppati nel gruppo di trasporto di fissaggio. (Vedere "Eliminazione degli inceppamenti carta".)
2.
Gruppo di trasporto di fissaggio
Per risolvere un problema di inceppamento della carta estrarre il gruppo di trasporto di fissaggio. (Vedere "Eliminazione degli inceppamenti carta".)
3.
Pannello per sostituzione toner
Aprire questo pannello per sostituire la cartuccia del toner.
4.
Cartuccia del toner
Quando il toner si esaurisce, estrarre la cartuccia del toner e sostituirla con una cartuccia nuova.
5.
Contenitore del toner di scarto
Il toner di scarto defluisce in questo contenitore. (Vedere "Sostituzione del Contenitore del toner di scarto".)
6.
Pannello sinistro sul lato anteriore
Aprire questo pannello per estrarre i fogli inceppati o per sostituire il contenitore del toner di scarto. (Vedere "Eliminazione degli inceppamenti carta".)

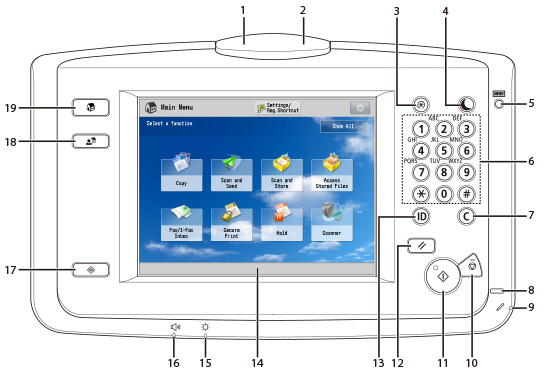

Pannello comandi - Parti e relative funzioni

1.
Indicatore di elaborazione/dati
Lampeggia (colore verde) mentre la macchina sta eseguendo un'operazione e rimane illuminato in modo fisso (colore verde) quando vengono registrati dati ricevuti in memoria.
2.
Indicatore di errore
Lampeggia o si illumina per segnalare la presenza di un errore. Quando l'indicatore di errore lampeggia, seguire le istruzioni visualizzate sul pannello digitale. Quando l'indicatore di errore si illumina in un colore rosso fisso, contattare il rivenditore autorizzato Canon.
3.
Tasto Impostazioni/Registrazione
Premere questo tasto per specificare impostazioni/registrazione.
4.
Tasto risparmio energetico
Premere per impostare o annullare il Modo risparmio energetico/Modo riposo. Si accende quando la macchina entra in Modo risparmio energetico/Modo riposo. Per ulteriori informazioni sul modo Riposo automatico, vedere "Alimentazione principale e tasto risparmio energetico". Per maggiori informazioni sul modo attivato quando si preme , vedere "Selezione dei modi attivati alla pressione del tasto Risparmio energetico".
5.
Tasto di controllo contatore
Premere questo tasto per visualizzare il numero di copie e stampe effettuate.
6.
Tasti numerici
Premere questi tasti per immettere valori numerici.
7.
Tasto Azzera
Premere questo tasto per cancellare i valori o i caratteri digitati in modo errato.
8.
Indicatore di accensione
Si illumina quando la macchina è stata accesa con l'interruttore principale.
9.
Penna di modifica
Utilizzare la penna di modifica per eseguire operazioni sul pannello digitale, ad esempio per immettere caratteri. In caso di smarrimento della penna di modifica, contattare il rivenditore autorizzato Canon. Non utilizzare oggetti appuntiti sul pannello comandi, come una matita o una penna a sfera, al posto della penna di modifica.
10.
Tasto Stop
Premere questo tasto per arrestare un lavoro in esecuzione, come una scansione, una copia o un fax (solo scansione).
11.
Tasto Avvio
Premere questo tasto per avviare un'operazione.
12.
Tasto Ripristino
Premere questo tasto per riattivare le impostazioni standard della macchina.
13.
Tasto ID (Log In/Out)
Premere questo tasto per collegarsi/scollegarsi quando è stato impostato un servizio di accesso come ad esempio Gestione ID divisione o SSO-H.
14.
Pannello digitale
In questo pannello viene visualizzata la schermata delle impostazioni per ogni funzione. Per impostazione predefinita vengono visualizzati otto tasti funzione.
15.
Selettore di regolazione della luminosità
Utilizzare questo selettore per regolare la luminosità del pannello digitale.
16.
Tasto Impostazioni volume
Premere per visualizzare la schermata Segnali acustici.
17.
Tasto Monitoraggio stato/Annulla
Premere per controllare lo stato dei lavori o per annullare i lavori di stampa. Inoltre, premere per controllare lo stato della macchina, per esempio la quantità di carta residua.
18.
Tasto Menu rapido
Premere per recuperare le funzioni preferite memorizzate nel Menu rapido. Inoltre, se si utilizza l'autenticazione, è possibile visualizzare il Menu rapido impostato per ogni singolo utente. (Vedere "Menu rapido".)
19.
Tasto Menu principale
Premere per visualizzare la schermata del Menu principale, ad esempio per commutare funzioni.

NOTA
Per maggiori informazioni sui prodotti opzionali che possono essere installati, vedere "Prodotti opzionali".
