Unidad de Acabado Grapadora W PRO/Unidad de Acabado de Cuadernillos W PRO/Unidad Taladradora BT/Unidad Taladradora BU

La Unidad de Acabado Grapadora W PRO y Unidad de Acabado de Cuadernillos W PRO disponen de los siguientes modos de acabado: Clasificar, Agrupar, Desplazar, y Grapar.
La Unidad de Acabado de Cuadernillos W PRO también dispone del modo Grapar cuadernillo.
Si la Unidad Taladradora BT/Unidad Taladradora BU está instalada, también podrá utilizar el modo Taladrar.
ATENCIÓN
No ponga los dedos o las manos en la unidad de acabado cuando ésta se esté usando. Si lo hace, se pueden producir lesiones personales o daños en la unidad de acabado.
Al extraer el papel de la bandeja de la unidad de acabado, no ponga las manos en la bandeja de salida de la unidad de acabado. La bandeja se puede mover hacia arriba y se puede lesionar las manos.
Para evitar lesiones personales, no ponga la mano en la parte de la bandeja donde se efectúa el grapado (cerca de los rodillos) en la unidad de acabado.
IMPORTANTE
No ponga nada más que el papel de impresión en las bandejas de la unidad de acabado, ya que se pueden deteriorar las bandejas.
No ponga nada debajo de las bandejas de la unidad de acabado, ya que se pueden deteriorar las bandejas.
Si para la página de portada se utiliza papel de menos de 64 g/m2, el papel puede arrugarse cuando se grape en cuadernillo.
Si para la página de portada se utiliza papel de menos de 64 g/m2 cuando esté instalado el Cizalla de Cuadernillos F, el papel puede recortarse con bordes desiguales.
Si la anchura del papel que está utilizando es pequeña, el papel puede graparse en cuadernillo con bordes desiguales. En este caso, compruebe la anchura del papel.
Si la anchura del papel que está utilizando es pequeña, el papel puede graparse (Esquina/Doble) en cuadernillo con bordes desiguales. En este caso, compruebe la anchura del papel.
Si la anchura del papel que está utilizando es pequeña cuando se utilice el Cizalla de Cuadernillos F, el papel puede recortarse con bordes desiguales. En este caso, compruebe la anchura del papel.
Si crea un cuadernillo grapado utilizando papel estucado u hojas insertadas para la portada, la imagen impresa en la página siguiente a la portada puede pegarse a la parte posterior de la portada, o la parte posterior de las hojas insertadas, dependiendo del tipo de papel estucado que esté utilizando.
Si crea un cuadernillo grapado o utiliza el modo Grapar (Esquina/Doble) utilizando papel estucado u hojas insertadas para la portada, los juegos de copias pueden ensuciar la superficie (franjas de tóner) de la portada dependiendo del tipo de papel estucado que esté utilizando.
Si crea un cuadernillo grapado utilizando papel estucado para la portada, alrededor del pliegue de la portada pueden aparecer rajas, dependiendo del tipo de papel estucado que esté utilizando.
Si utiliza el modo Grapar (Esquina/Doble) para grapar varios juegos de copias utilizando papel estucado para la portada, las grapas de los juegos de copias pueden ensuciar la portada de los juegos de copias que ya hayan salido, dependiendo del tipo de papel estucado que esté utilizando.
NOTA
El nombre de la unidad taladradora puede diferir de acuerdo con las regiones.

Unidades y sus funciones

Vista externa
Unidad de Acabado de Cuadernillos W PRO
Unidad de Acabado Grapadora W PRO
1.
Tapa superior
Abra esta tapa para extraer papel atascado. (Consulte "Eliminar atascos de papel".)
2.
Tapa frontal
Esta tapa se abre para sustituir el cartucho de grapas, quitar el papel atascado o eliminar un atasco de grapas en la unidad grapadora y en la unidad grapadora de cuadernillos. (Consulte "Mantenimiento" y "Resolución de problemas".)
3.
Bandeja de cuadernillos (Unidad de Acabado de Cuadernillos W PRO solamente)
Las impresiones con grapado de cuadernillo se depositan en esta bandeja.
4.
Bandeja de cuadernillos auxiliar (Unidad de Acabado de Cuadernillos W PRO solamente)
Extraiga la bandeja auxiliar si está creando un cuadernillo de tamaño grande.
5.
Bandeja de salida B
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".)
6.
Bandeja de salida A
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".)
NOTA
Cuando instale la Opción de Alimentación para Originales de Longitud especial (Banners) B (opcional), la bandeja de salida de extensión está instalada en el cabezal de la Bandeja A.
La bandeja de salida A/B alinea el papel de salida mediante sus dos guías de alineación. Puede ajustar la posición de estas guías. Para más información, consulte "Alineación del papel en la bandeja A/B/C de la unidad de acabado".
Vista interna
1.
Bandeja de restos de taladrado (Unidad Taladradora BT/Unidad Taladradora BU)
Saque la bandeja de restos de taladrado para extraer quitar restos de taladrado. (Consulte "Eliminar los restos de taladrado (Unidad Taladradora BT/Unidad Taladradora BU)".)
2.
Bandeja de restos de grapas

Modos de acabado

La Unidad de Acabado Grapadora W PRO y Unidad de Acabado de Cuadernillos W PRO disponen de los siguientes modos de acabado:

Modo Clasificar

Las impresiones se clasifican automáticamente en juegos dispuestos por orden de páginas.

Modo Agrupar

Todas las impresiones de la misma página del original se agrupan en juegos.

Modo Desplazar

La salida de impresión se desplaza alternativamente hacia adelante y atrás de la bandeja.
El papel sale con orientación vertical u horizontal, dependiendo de la orientación de sus originales. Por ejemplo, para originales A4R, el papel sale en dirección horizontal. Para originales de A4, el papel sale en dirección vertical.

Modo Grapar

Las impresiones se clasifican automáticamente en juegos dispuestos según el orden de las páginas y se grapan. Las impresiones se grapan en las siguientes posiciones:

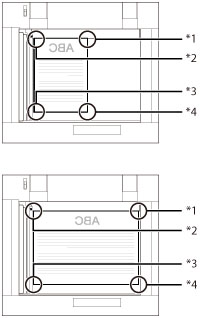

Si el original se pone en el cristal de copia:
Área de grapado en esquina

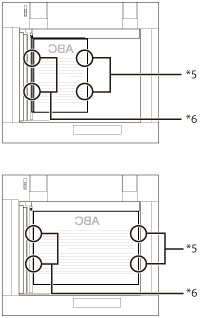

Área de grapado doble
*1 Superior izquierda
*2 Superior derecha
*3 Inferior derecha
*4 Inferior izquierda
*5 Lado izquierdo
*6 Lado derecho

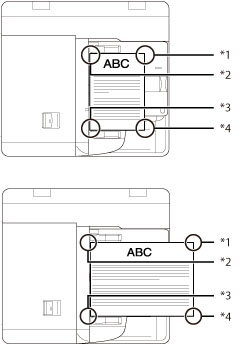

Si los originales se ponen en el alimentador:
Área de grapado en esquina

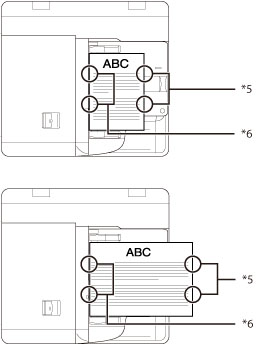

Área de grapado doble
*1 Superior derecha
*2 Superior izquierda
*3 Inferior izquierda
*4 Inferior derecha
*5 Lado izquierdo
*6 Lado derecho

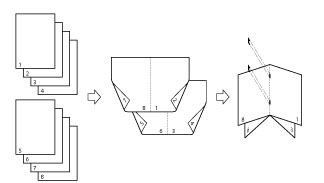

Modo Grapar cuadernillo

Permite hacer cuadernillos con las impresiones, compuestos por páginas plegadas y grapadas por el centro.

Modo Taladrar

En las hojas impresas se taladran dos o cuatro taladros.
Las áreas de taladrado se muestran en la siguiente ilustración.

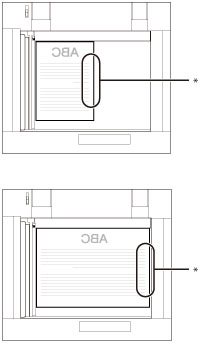

Cristal de copia

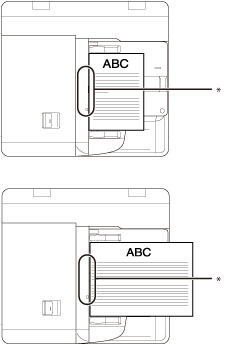

Alimentador
* Área de taladrado
La distancia entre los taladros es la que se muestra en la ilustración.
Unidad Taladradora BT
2 Taladros
4 Taladros
* 80 mm
Unidad Taladradora BU
4 Taladros
*1 21 mm
*2 70 mm

Modo Pliegue cuadernillo

El equipo pliega varias hojas de papel a la mitad de su tamaño.
IMPORTANTE
Es posible grapar los siguientes tamaños de papel:
Grapado doble: A3, A4, A4R, o tamaño personalizado (182 mm x 182 mm a 297 mm x 432 mm)
Grapado en esquina: A3, A4, A4R, o tamaño personalizado (210 mm x 182 mm a 297 mm x 432 mm)
No es posible grapar vitelas, transparencias, película transparente, etiquetas, ni sobres.
Los tamaños de papel siguientes pueden graparse en cuadernillo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, o tamaño personalizado (210 mm x 279,4 mm a 330,2 mm x 487,7 mm)
No puede grapar en cuadernillo vitelas, transparencias, película transparente, papel pretaladrado, papel de separadores, etiquetas, ni sobres.
Es posible taladrar los siguientes tamaños de papel:
Cuando la Unidad Taladradora BT esté instalada
Dos taladros: A3, A4, A4R, tamaño personalizado (182 mm x 182 mm a 297 mm x 432 mm), tamaño personalizado (297,1 mm x 182 mm a 304,8 mm x 457,2 mm)
Cuatro taladros: A3, A4, tamaño personalizado (257 mm x 182 mm a 297 mm x 432 mm), tamaño personalizado (297,1 mm x 182 mm a 304,8 mm x 457,2 mm)
Cuando la Unidad Taladradora BU esté instalada
Cuatro taladros: A3, A4, A4R, tamaño personalizado (182 mm x 182 mm a 297 mm x 432 mm), tamaño personalizado (297,1 mm x 182 mm a 304,8 mm x 457,2 mm)
No puede taladrar papel estucado a 1 cara 5, estucado a 1 cara 6, estucado a 1 cara 7, estucado a 1 cara 8, estucado a 2 caras 5, estucado a 2 caras 6, estucado a 2 caras 7, estucado a 2 caras 8, estucado mate 5, estucado mate 6, estucado mate 7, estucado mate 8, gofrado 7, gofrado 8, vitelas, transparencias, película transparente, papel pretaladrado, etiquetas ni sobres.
Los tamaños de papel siguientes pueden plegarse en cuadernillo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, o tamaño personalizado (210 mm x 279,4 mm a 330,2 mm x 487,7 mm)
No puede plegar en cuadernillo vitelas, transparencias, película transparente, papel pretaladrado, papel de separadores, etiquetas, ni sobres.
En los casos siguientes, el papel de salida puede no alinearse, o puede caer de la bandeja:
Cuando se utilice papel fino (debido a la temperatura, humedad, características del tipo de papel, o curvatura del papel)
Cuando se ha establecido el modo de taladrado
Cuando utilice tamaños de papel personalizados, y esté establecido el modo Taladrar y el modo Desplazar, el borde del papel puede resultar curvado o arrugado.
NOTA
Para conocer las instrucciones acerca del mantenimiento general de la unidad de acabado, por ejemplo, la sustitución de grapas, consulte "Mantenimiento". Para información acerca de la eliminación de atascos de papel o de grapas, consulte "Resolución de problemas".
Si se ha establecido el modo Acabado, las bandejas de salida bajan a medida que aumenta la cantidad y el grosor del papel depositado. Una vez que una bandeja de salida haya llegado a su límite de apilamiento, las siguientes impresiones se depositan automáticamente en la siguiente bandeja disponible. Si todas las bandejas disponibles han llegado a su límite de apilamiento, la impresión se detiene. Retire todo el papel de impresión de las bandejas. Las bandejas suben y se reanuda la impresión.
No es posible depositar en la bandeja A papel grapado.
Si pulsa [Desplazar] cuando está establecido el modo Clasificar o Agrupar, cada juego de impresiones se desplaza la cantidad siguiente antes de enviarse a la bandeja de salida.
No grapar:
Cada juego de impresione se desplaza aproximadamente 20 mm. (para tamaño de papel que no sea A4R)
Cada juego de impresione se desplaza aproximadamente 15 mm. (para papel A4R)
Grapado en esquina:
Cada juego de impresione se desplaza aproximadamente 20 mm.
Grapado doble:
Cada juego de impresione se desplaza aproximadamente 20 mm.
Si se ha establecido el modo Grapar, la bandeja de salida baja a medida que aumenta la cantidad y el grosor del papel depositado. Una vez que la bandeja de salida haya llegado a su límite de apilamiento, o después de 200 juegos de impresiones o de que haya salido la altura predefinida, la impresión y el grapado se detienen temporalmente. Cuando se retiran todas las impresiones grapadas de la bandeja de salida, se reanudan la impresión y el grapado.
Cuando utilice el modo Grapar, no retire la pila de papel de la bandeja de salida durante el trabajo. Cuando se complete el trabajo, retire la pila de papel.
La Grapas N1 es un equipo estándar para la Unidad de Acabado Grapadora W PRO.
La Grapas N1 y Grapas P1 son equipos estándar para la Unidad de Acabado de Cuadernillos W PRO.
Si desea utilizar el modo Grapar con más de 50 hojas (80 g/m2) de papel A3, A4R, o 100 hojas (80 g/m2) de papel A4, las copias/impresiones solamente se desplazarán pero no se graparán. Además, cuando se seleccione papel estucado o grueso, no se podrá utilizar el modo Grapar aunque el número de hojas, incluyendo inserciones de hojas o separadores de trabajos, sea inferior al límite establecido de una unidad de acabado.
Si el equipo se detiene durante el proceso de grapado y aparece el mensaje <Cargue grapas en la unidad grapadora.>, quedan muy pocas grapas y es necesario sustituir la caja de grapas. Para continuar, sustituya la caja de grapas. (Consulte "Mantenimiento".)
El modo Grapar cuadernillo sólo está disponible si está instalada la Unidad de Acabado de Cuadernillos W PRO.
El número máximo de hojas que se pueden grapar en cuadernillo difiere dependiendo del gramaje y el tipo de papel. Por ejemplo, cuando se utilice papel normal (80 g/m2), podrán graparse 25 hojas de papel (100 páginas) a la vez.
La precisión de los pliegues que se crean en el modo Grapar cuadernillo varía según el tipo de papel y el número de hojas.
Para información sobre el número máximo de hojas que puede plegarse en Z y graparse cuando está instalada la Unidad Plegadora de Papel J, consulte "Modo Grapar con modo Pliegue Z".
El modo Taladrar sólo está disponible si está instalada la Unidad Taladradora BT/Unidad Taladradora BU.
El modo Pliegue cuadernillo sólo está disponible si está instalada la Unidad de Acabado de Cuadernillos W PRO.
El papel se pliega en cuadernillo con un máximo de 5 hojas (80 g/m2) y, después, se deposita.
Es posible que no se pueda alcanzar el número máximo de hojas encuadernables, según el tipo de papel. En este caso, cambie el tipo de papel o reduzca el número de hojas que desea encuadernar.

Tamaños de papel que pueden salir

A continuación se indican los tamaños de papel que se pueden depositar en las bandejas de salida de la Unidad de Acabado Grapadora W PRO/Unidad de Acabado de Cuadernillos W PRO. No obstante, y según las funciones establecidas, es posible que no se puedan depositar ciertos tamaños de papel.
: Disponible
-: No disponible
Tamaño de papel
Bandeja A
Bandeja B
Bandeja de cuadernillos
330 mm x 483 mm
305 mm x 457 mm
320 mm x 450 mm (SRA3)
A3
A4
-
A4R
A5R
-
-
Sobres
-
-
Tamaño personalizado
98,4 mm x 148 mm a 330,2 mm x 487,7 mm
 *1
 *2
Tamaño personalizado (hojas de papel largas)
210 mm x 487,8 mm a 330,2 mm x 1300 mm
 *3
-
-
*1 Los tamaños de papel personalizados solamente podrán salir si están entre 182 mm x 182 mm a 330,2 mm x 487,7 mm.
*2 Los tamaños de papel personalizados solamente podrán salir si están entre 210 mm x 279,4 mm a 330,2 mm x 487,7 mm.
*3 Se pueden usar hojas de papel largas cuando está instalada la Opción de Alimentación para Originales de Longitud especial (Banners) B. No están disponibles posprocesos como el grapado y el taladrado.
NOTA
La bandeja de cuadernillos sólo podrá utilizarse cuando esté instalada la Unidad de Acabado de Cuadernillos W PRO.
No es posible dar salida a papel cuya anchura sea inferior a 182 mm, como papel de tamaño B6, a la bandeja de salida B.
