Corregir desalineación de imagen
Si la imagen impresa está torcida, puede corregir la imagen desalineada justificando los márgenes de 'i', que es la distancia desde el borde izquierdo del papel hasta el área de impresión, y 'j'.
NOTA |
También puede realizar el ajuste con la hoja de guía. (Consulte "Ajuste de la posición de la imagen utilizando la hoja de guía".) |
1.
Pulse
.
.2.
Pulse [Preferencias] → [Opciones de papel] → [Opciones de gestión de tipos de papel].
3.
Seleccione el tipo de papel que desea editar de la lista → pulse [Detalles/Editar].
4.
Pulse [Camb.] para <Ajustar posición de imagen>.
5.
Pulse [No usar escáner].
6.
Pulse [Establecer detalles] → [Corr. desalin. de imagen].
Si desea introducir valores de la página de prueba que haya medido manualmente:
NOTA |
Para ajustar la posición de la imagen en hojas largas, imprima una página de prueba para hojas largas. Este ajuste se puede realizar de un modo más eficiente que con la página de prueba impresa por [Imprimir página de prueba] en <Corregir desalineación de imagen>. (La página de prueba para hojas largas está disponible en el sitio web del manual en línea.) |
Pulse [Imprimir página de prueba].
Introduzca el número de páginas de prueba que desee hacer → pulse [Siguiente].
NOTA |
Si la posición de la imagen varía en gran medida, la exactitud de la corrección se puede mejorar mediante la impresión de varias páginas de prueba y el uso de un promedio de la longitud medida. |
Seleccione un origen de papel que contenga un tamaño de papel personalizado → pulse [Iniciar impresión].
Se imprimirá la página de prueba.

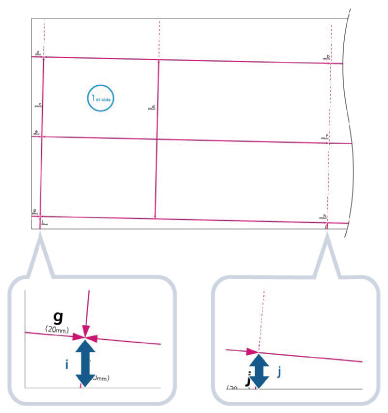

Mida la longitud de las marcas 'i ' y 'j' en la página de prueba.
La marca 'i' se imprime en el borde de cabecera del lado izquierdo, y la marca 'j' se imprime en el borde posterior del lado izquierdo de la dirección de alimentación.

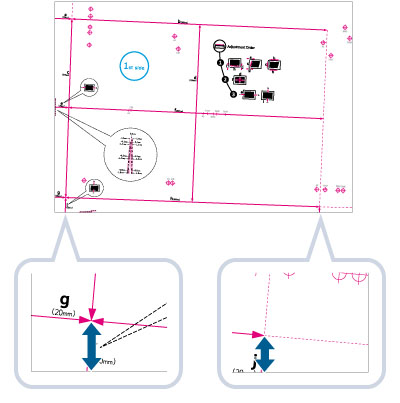

Tamaño estándar | Hoja larga |
 |  |
Ejemplo: 'i' = 21,0 mm, y 'j' = 20,5 mm

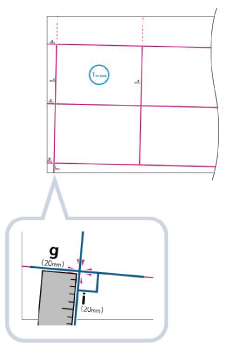

Mida la longitud de las marcas 'i ' y 'j' correctamente como se muestra a continuación.
Correcto | Incorrecto |
Tamaño estándar  Hoja larga  | Tamaño estándar  Hoja larga  |
Vuelva a la pantalla <Corregir desalineación de imagen> → introduzca la longitud medida de [i] y [j] (en el caso de la hoja larga: la longitud medida de [h], [i] y [j]) para el anverso y el reverso.
Utilizando los dos valores numéricos siguientes y "h = 360,0" (en el caso de la hoja larga: "h = 360,0/450,0/550,0/650.0" para el [h] más cercano al borde final del papel), un dispositivo realiza el ajuste para que el área de impresión y el papel pasen a estar paralelos.
[i]: | Introduzca la longitud medida de la marca 'i ' en la página de prueba. |
[j]: | Introduzca la longitud medida de la marca 'j ' en la página de prueba. |
Siguiendo el ejemplo, introduzca 21,0 para 'i' y 20,5 para 'j'.
La diferencia entre 'i' y 'j' (0,5 mm) se corrige.
Pulse [Aceptar].
Imprima de nuevo la página de prueba y compruebe la posición de la imagen según sea necesario. Si necesita realizar más ajustes, repita los pasos anteriores.
Si corrige la posición utilizando cualquier imagen impresa:

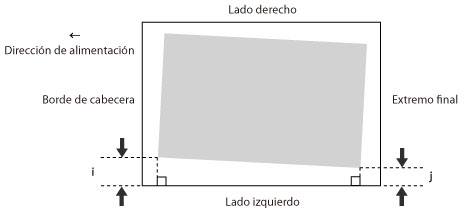

Compruebe la posición de la imagen en el papel de salida.
Ejemplo: 'h' = 360,0 mm, 'i' = 19,0 mm, y 'j' = 18,0 mm
Mida la longitud siguiente en el papel de salida e introduzca la longitud medida.
Utilizando los tres valores numéricos siguientes, un dispositivo ajustará para que el área de impresión y un papel pasen a estar paralelos.
[h]: | Introduzca la longitud medida del lado izquierdo en el área de impresión. |
[i]: | Introduzca la longitud medida desde el borde de cabecera del lado izquierdo del área de impresión hasta el borde del lado izquierdo del papel. |
[j]: | Introduzca la longitud medida desde el borde posterior del lado izquierdo del área de impresión hasta el borde del lado izquierdo del papel. |
Siguiendo el ejemplo, introduzca 360,0 para [h], 19,0 para [i], y 18,0 para [j].
La diferencia entre 'i' y 'j' (1,0 mm) se corrige.
Pulse [Aceptar].
Imprima de nuevo la página de prueba y compruebe la posición de la imagen según sea necesario. Si necesita realizar más ajustes, repita los pasos anteriores.
7.
Pulse [Aceptar] → [Aceptar].
NOTA |
Para restaurar el valor acumulado, pulse [Restaurar opc. iniciales]. |
