Ajustar la posición de la imagen

Puede ajustar la posición de la imagen rápidamente utilizando la hoja de guía. Además, si la imagen impresa está desalineada en el papel de salida tras imprimir o copiar, puede ajustar la posición de la imagen mediante la confirmación con páginas de prueba y la especificación de valores de ajuste para los elementos individuales de las opciones de ajustes.

También puede ajustar la posición de la imagen en una hoja de papel larga.

Ajuste de la posición de la imagen utilizando la hoja de guía

Ajuste la posición de la imagen utilizando la hoja de guía. Los siguientes ajustes pueden realizarse utilizando la hoja de guía. (Consulte "Ajuste de la posición de la imagen utilizando la hoja de guía".)

Corrección de la desalineación de imagen

Corrección de la distorsión (paralelogramo)
Corrección de la distorsión (trapezoidal)

Ajuste de la escala de zoom

Ajuste de la alineación del borde izquierdo

Ajuste de la alineación del borde de cabecera

Ajuste de la opción de posición individual de la imagen utilizando la página de prueba

Cuando la imagen impresa está inclinada:

Ejecute el modo Corregir desalineación de imagen. (Consulte "Corregir desalineación de imagen".)

Cuando la imagen impresa está distorsionada en forma de paralelogramo:

Ejecute el modo Corregir distorsión (paralelogramo). (Consulte "Corregir distorsión (paralelogramo)".)

Cuando la imagen impresa está distorsionada en forma de trapezoide:

Ejecute el modo Corregir distorsión (trapezoidal). (Consulte "Corregir distorsión (trapezoidal)".)

Cuando la imagen impresa está ampliada o reducida:

Ajuste la escala de zoom de la imagen. (Consulte "Ajuste de la escala de zoom de la imagen".)

Cuando la imagen impresa está desalineada verticalmente u horizontalmente:

Ajuste la alineación del borde izquierdo o el borde de cabecera. (Consulte "Ajustar alineación del borde izquierdo de la imagen" y "Ajustar la alineación del borde de cabecera de la imagen".)

Corregir desalineación de imagen → corregir distorsión (paralelogramo) → corregir distorsión (trapezoidal) → ajustar la escala de zoom → ajustar la alineación del borde izquierdo → ajustar la alineación del borde de cabecera.

NOTA
No se puede cambiar la posición de la imagen en el papel que se está usando para trabajos de copia/impresión. Las posiciones de la imagen de la primera cara y segunda cara pueden coincidir entre sí, si ajusta la posición de la imagen en el orden mostrado a continuación. Corregir desalineación de imagen → corregir distorsión (paralelogramo) → corregir distorsión (trapezoidal) → ajustar la escala de zoom → ajustar la alineación del borde izquierdo → ajustar la alineación del borde de cabecera. Para ajustar la posición de la imagen en hojas largas, imprima una página de prueba para hojas largas. Este ajuste se puede realizar de un modo más eficiente que con la página de prueba impresa por [Imprimir página de prueba] en <Ajustar posición de imagen>. (La página de prueba para hojas largas está disponible en el sitio web del manual en línea.)

NOTA

No se puede cambiar la posición de la imagen en el papel que se está usando para trabajos de copia/impresión.

Las posiciones de la imagen de la primera cara y segunda cara pueden coincidir entre sí, si ajusta la posición de la imagen en el orden mostrado a continuación.
Corregir desalineación de imagen → corregir distorsión (paralelogramo) → corregir distorsión (trapezoidal) → ajustar la escala de zoom → ajustar la alineación del borde izquierdo → ajustar la alineación del borde de cabecera.

Para ajustar la posición de la imagen en hojas largas, imprima una página de prueba para hojas largas. Este ajuste se puede realizar de un modo más eficiente que con la página de prueba impresa por [Imprimir página de prueba] en <Ajustar posición de imagen>. (La página de prueba para hojas largas está disponible en el sitio web del manual en línea.)

IMPORTANTE
Antes de realizar ningún ajuste, limpie el cristal de copia y la parte posterior del alimentador.

Página de prueba

NOTA
La página de prueba, que imprimió para corregir la distorsión (paralelogramo), también se puede utilizar para corregir la distorsión (trapezoidal), ajustar la escala de zoom, ajustar la alineación del borde izquierdo, y ajustar la alineación del borde de cabecera. Si ajusta la posición de la imagen en el orden de corregir desalineación de imagen → corregir distorsión (paralelogramo) → corregir distorsión (trapezoidal) → ajustar la escala de zoom → ajustar alineación del borde izquierdo → ajustar alineación del borde de cabecera, necesitará imprimir una página de prueba cuando realice el ajuste mostrado a continuación. Antes de iniciar Corregir desalineación de imagen. Antes de iniciar Corregir distorsión (paralelogramo).

NOTA

La página de prueba, que imprimió para corregir la distorsión (paralelogramo), también se puede utilizar para corregir la distorsión (trapezoidal), ajustar la escala de zoom, ajustar la alineación del borde izquierdo, y ajustar la alineación del borde de cabecera. Si ajusta la posición de la imagen en el orden de corregir desalineación de imagen → corregir distorsión (paralelogramo) → corregir distorsión (trapezoidal) → ajustar la escala de zoom → ajustar alineación del borde izquierdo → ajustar alineación del borde de cabecera, necesitará imprimir una página de prueba cuando realice el ajuste mostrado a continuación.

Antes de iniciar Corregir desalineación de imagen.

Antes de iniciar Corregir distorsión (paralelogramo).

Página de prueba de tamaño estándar

A continuación se describe la página de prueba utilizada para ajustar la posición de la imagen. La página de prueba mostrada a continuación se imprime en papel A3.

(La cara con la impresión de "1st side" es el anverso. La cara sin nada impreso en ella es el reverso.)

Página de prueba para hojas largas

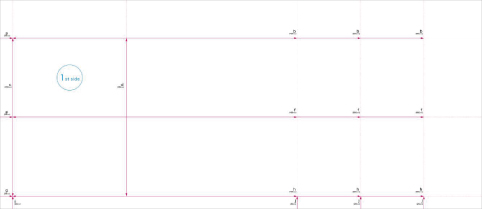

Más abajo se describe la página de prueba para hojas largas que se usa al ajustar la posición de la imagen en hojas largas. A continuación aparece la página de prueba para hojas largas que se imprime en el papel del tamaño definido por el usuario (330,2 x 762 mm). (La cara con la impresión de "1st side" es el anverso. La cara sin nada impreso en ella es el reverso).

NOTA
Puede que 'b', 'f', 'h' y 'j' se impriman varias veces en función del tamaño del papel de salida. Realice el ajuste en la posición más cercana al borde final del papel.

IMPORTANTE
Antes de realizar ningún ajuste, imprima la página de prueba para hojas largas* con las siguientes condiciones. Si no se imprime correctamente, es posible que los ajustes no sean adecuados. Establezca la escala de zoom en 100 % (mismo tamaño). Utilice el papel que desee usar en la salida para imprimir la página de prueba para hojas largas. *La página de prueba para hojas largas está disponible en el sitio web del manual en línea.

IMPORTANTE

Antes de realizar ningún ajuste, imprima la página de prueba para hojas largas* con las siguientes condiciones. Si no se imprime correctamente, es posible que los ajustes no sean adecuados.

Establezca la escala de zoom en 100 % (mismo tamaño).

Utilice el papel que desee usar en la salida para imprimir la página de prueba para hojas largas.

*La página de prueba para hojas largas está disponible en el sitio web del manual en línea.

Marcas para Corregir desalineación de imagen, Corregir distorsión (paralelogramo), y Corregir distorsión (trapezoidal)

Las marcas 'i' y 'j' se utilizan para Corregir desalineación de imagen, las marcas 'a' y 'g' se utilizan para Corregir distorsión (paralelogramo), y las marcas 'b' y 'h' se utilizan para Corregir distorsión (trapezoidal).

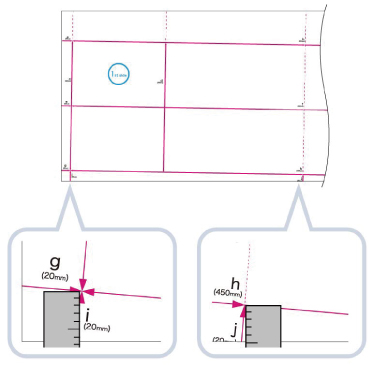

Si la imagen impresa está desalineada, puede ajustar la posición de la imagen especificando el modo Corregir desalineación de imagen. La posición de la imagen se corregirá después de medir e introducir la longitud de las marcas 'i' y 'j' (en el caso de la hoja larga: la longitud de la marca 'i' y de las marcas 'j' y 'h' más cercanas al borde final del papel).

Tamaño estándar	Hoja larga

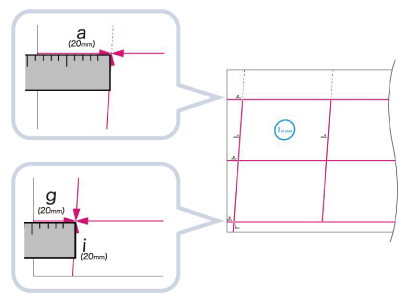

Si la imagen impresa está desalineada en forma de paralelogramo, puede ajustar el ángulo de la imagen especificando el modo Corregir distorsión (paralelogramo). El ángulo de la imagen se corregirá después de medir e introducir la longitud de las marcas 'a' y 'g'.

Tamaño estándar	Hoja larga

Si la imagen impresa está distorsionada en forma de trapezoide, puede ajustar el ángulo de la imagen especificando el modo Corregir distorsión (trapezoidal). El ángulo de la imagen se corregirá después de medir e introducir la longitud de las marcas 'b' y 'h' (en el caso de la hoja larga: la longitud de las marcas 'b' y 'h' más cercanas al borde final del papel).

Tamaño estándar	Hoja larga

Marcas de registro para ajuste de la escala de zoom

La escala de zoom del área impresa se muestra mediante 'f' y 'd' en la página de prueba. Cuando el ajuste sea correcto, la longitud de 'f' será de 360 mm y la longitud de 'd' será de 250 mm (en el caso de la hoja larga: la longitud de 'f' será de 450,0 mm, 550,0 mm, 650,0 mm y la longitud de 'd' será de 250 mm).

Tamaño estándar	Hoja larga

NOTA
Tamaño estándar Si imprime la página de prueba utilizando un papel inferior a 270 mm x 380 mm, no podrá medir la longitud de 'f' y 'd' porque no se imprimirá toda la imagen en el papel. En este caso, calcule el porcentaje de ampliación/reducción comparando la longitud medida de 'f/2' y 'd/2' con los valores prefijados (f/2: 180 mm, d/2: 125 mm). Utilizando el porcentaje calculado, ajuste la escala de zoom. (Consulte "Ajuste de la escala de zoom de la imagen".) Ejemplo de la página de prueba que carece de una Imagen Hoja larga Si imprime la página de prueba para hojas largas utilizando un papel menor de 270 mm x 762 mm, no podrá imprimir toda la imagen en el papel. Calcule el porcentaje de ampliación/reducción comparando la longitud medida de 'd/2' con el valor prefijado (d/2: 125 mm). Si 'f' no se imprime totalmente, mida la longitud de 'f' más cercana al borde final del papel y calcule el porcentaje de ampliación/reducción comparando la longitud medida con los valores prefijados (f=450 mm, 550 mm, 650 mm). Utilizando el porcentaje calculado, ajuste la escala de zoom. (Consulte "Ajuste de la escala de zoom de la imagen".) Ejemplo de la página de prueba para hojas largas sin imagen.

NOTA

Tamaño estándar

Si imprime la página de prueba utilizando un papel inferior a 270 mm x 380 mm, no podrá medir la longitud de 'f' y 'd' porque no se imprimirá toda la imagen en el papel. En este caso, calcule el porcentaje de ampliación/reducción comparando la longitud medida de 'f/2' y 'd/2' con los valores prefijados (f/2: 180 mm, d/2: 125 mm). Utilizando el porcentaje calculado, ajuste la escala de zoom. (Consulte "Ajuste de la escala de zoom de la imagen".)

Ejemplo de la página de prueba que carece de una Imagen

Hoja larga

Si imprime la página de prueba para hojas largas utilizando un papel menor de 270 mm x 762 mm, no podrá imprimir toda la imagen en el papel. Calcule el porcentaje de ampliación/reducción comparando la longitud medida de 'd/2' con el valor prefijado (d/2: 125 mm). Si 'f' no se imprime totalmente, mida la longitud de 'f' más cercana al borde final del papel y calcule el porcentaje de ampliación/reducción comparando la longitud medida con los valores prefijados (f=450 mm, 550 mm, 650 mm). Utilizando el porcentaje calculado, ajuste la escala de zoom. (Consulte "Ajuste de la escala de zoom de la imagen".)

Ejemplo de la página de prueba para hojas largas sin imagen.

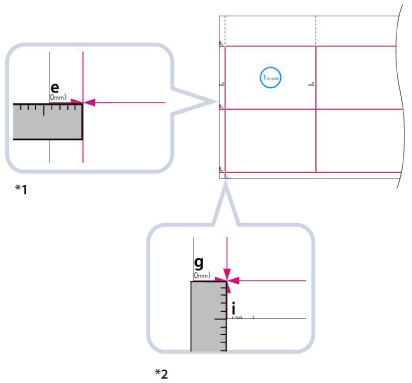

Marcas de registro en el borde izquierdo y el borde de cabecera

Si la imagen impresa en el papel de salida está movida a la izquierda y derecha de la posición correcta en la dirección de alimentación, puede ajustar la posición midiendo la longitud de 'i' e introduciendo el valor.

Si la imagen impresa en el papel de salida está movida hacia atrás y adelante de la posición correcta en la dirección de alimentación, puede ajustar la posición midiendo la longitud de 'e' e introduciendo el valor.

Tamaño estándar	Hoja larga

*1 Ajustar la alineación del borde de cabecera

*2 Ajustar la alineación del borde izquierdo

Corregir desalineación de imagen

Corregir distorsión (paralelogramo)

Corregir distorsión (trapezoidal)

Ajuste de la escala de zoom de la imagen

Ajustar alineación del borde izquierdo de la imagen

Ajustar la alineación del borde de cabecera de la imagen
