무선철

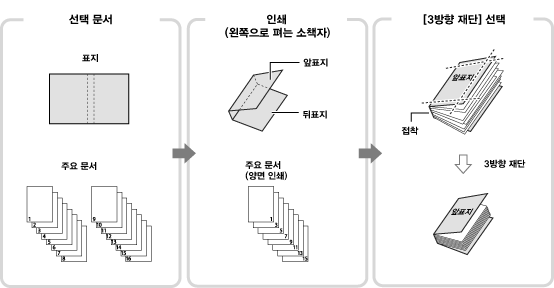

이 모드를 사용하여 인쇄물을 접착제를 사용하여 소책자로 만드는 방식으로 단면 또는 양면 원고를 인쇄할 수 있습니다.
이 기능을 사용하는 데 필요한 선택 품목 제품에 대한 자세한 내용은 "각 기능에 필요한 선택 품목 제품"
무선철 모드를 사용할 때 표지와 주요 문서에는 다음의 용지 크기가 권장됩니다.
마무리 크기
주요 문서 크기
표지 크기
COM
(178 mm x 229 mm)
LTR
(216 mm x 279 mm)
11" x 17"
(279 mm x 432 mm)
B5
(182 mm x 257 mm)
A4
(210 mm x 297 mm)
A3
(297 mm x 420 mm)
A4
(210 mm x 297 mm)
226 mm x 310 mm
SRA3
(320 mm x 450 mm)
LTR
(216 mm x 279 mm)
9" x 12"
(229 mm x 305 mm)
13" x 19"
(330 mm x 482 mm)
아래 표는 재단 설정에 따라 사용 가능한 마무리 크기를 보여줍니다.
재단 설정
X(가로)
Y(세로)
재단하지 마십시오.
182.0 mm ~ 216.0 mm
257.0 mm ~ 297.0 mm
마무리 크기별로 지정
세로
재단
138.0 mm ~ 216.0 mm
257.0 mm ~ 297.0 mm
3방향 재단
138.0 mm ~ 216.0 mm
203.0 mm ~ 297.0 mm
재단 폭별 지정
세로
재단
6.5 mm ~ 49.5 mm
-
3방향 재단
6.5 mm ~ 49.5 mm
6.5 mm ~ 39.5 mm
제본할 수 있는 매수는 주요 문서에 사용된 용지 종류에 따라 다릅니다. 아래에 명시된 것보다 많은 양의 용지를 사용하면 작업이 취소됩니다. 이러한 매수는 사용하는 용지에 따라 다릅니다.
용지
최대
매수
최소
매수
52 g/m2 ~ 63 g/m2
200
30
64 g/m2 ~ 79 g/m2
200
10
80 g/m2 ~ 105 g/m2
150
10
106 g/m2 ~ 163 g/m2
10(삽입지)
표지로 사용 가능한 용지 무게는 용지 공급원에 따라 다릅니다. 아래 표에 명시된 용지를 사용하십시오.
용지 공급원
용지 무게
본체
90 g/m2 ~ 300 g/m2
Document Insertion Unit-N
90 g/m2 ~ 300 g/m2
아래의 표는 주요 문서와 표지에 지정할 수 있는 사용자 정의 용지 크기를 보여줍니다. 설정 범위에 벗어난 값을 입력하는 경우 적절한 값을 입력하라는 메시지가 화면에 나타납니다.
주요 문서
재단 설정
X(가로)
Y(세로)
재단하지 마십시오.
마무리 크기의 폭
(182.0 mm ~ 216.0 mm)
마무리 크기의 폭
(257.0 mm ~ 297.0 mm)
마무리 크기별로 지정
세로
재단
마무리 크기의 폭
+ 6.5 mm ~
49.5 mm
(182.0 mm ~ 228.6 mm)
마무리 크기의 폭
(257.0 mm ~ 297.0 mm)
재단 폭별 지정
마무리 크기별로 지정
3방향
재단
마무리 크기의 폭
+ 6.5 mm ~
49.5 mm
(182.0 mm ~ 228.6 mm)
마무리 크기의 폭
+ 13.0 mm ~
79.0 mm
(257.0 mm ~ 320.0 mm)
재단 폭별 지정
표지
재단 설정
X(가로)
Y(세로)
재단하지 마십시오.
364.0 mm ~ 주요 문서의 크기의 두 배
+
30.5 mm
(364.0 mm ~ 462.5 mm)
마무리 크기의 폭
(257.0 mm ~ 297.0 mm)
마무리
크기별로 지정
세로
재단
364.0 mm ~ 주요 문서의 크기의 두 배
+
30.5 mm
(364.0 mm ~ 487.7 mm)
마무리 크기의 폭
(257.0 mm ~ 297.0 mm)
재단 폭별 지정
마무리
크기별로 지정
3방향
재단
364.0 mm ~ 주요 문서의 크기의 두 배
+
30.5 mm
(364.0 mm ~ 487.7 mm)
마무리 크기의 폭
+ 13.0 mm ~ 79.0 mm
(257.0 mm ~ 330.2 mm)
재단 폭별 지정
중요
박스에 저장된 파일이나 PDF 파일을 인쇄할 때만 이 모드를 사용할 수 있습니다.
무선철 모드는 Perfect Binder-E이 장착된 경우에만 설정할 수 있습니다.
해상도가 다른 여러 문서를 [결합하여 인쇄]에서 선택한 경우 소책자 모드와 무선철 모드를 설정할 수 없습니다.
무선철 모드를 사용한 소책자 제본의 두께가 25 mm를 초과하는 경우 용지 걸림이 발생할 수도 있습니다.
용지 종류를 반드시 올바르게 설정합니다. 두꺼운 용지와 같이 특수 용지에 인쇄하는 경우, 특히 두꺼운 용지를 사용하는 경우에는 용지 종류를 올바르게 설정해야 합니다. 용지 종류를 올바르게 설정하지 않으면 화질에 나쁜 영향을 줄 수 있습니다. 또한, 정착기가 지저분해져서 서비스 수리가 필요하거나 용지가 걸릴 수도 있습니다.
무선철을 수행하기 전에 사용하는 용지 종류의 말린 상황을 확인할 것을 권장합니다. 주요 문서와 표지를 피니셔 또는 카세트에 인쇄해야 하고, 말린 상태가 다음의 지정 값 범위 내에 있는지 확인해야 합니다.
*1 말림 높이: +3 mm 미만
*2 말림 높이: -3 mm 미만
*3 말림 길이: 15 mm 이상
지정된 무선철의 지정 값을 쉽게 초과하여 말리는 용지 종류를 사용하는 경우 다음의 문제가 발생할 수도 있습니다:
출력 마무리 크기가 지정된 값과 달라집니다.
용지 걸림이 발생합니다.
에러가 발생합니다.
참고
선택 품목의 Perfect Binder-E의 적재 한계가 1,000매이고 용지 높이가 127 mm입니다. 카세트의 출력물이 제거되면 인쇄가 재개됩니다. 그러나 Perfect Binder Continuous Kit-A이 장착된 경우 카세트에서 출력물이 자동으로 제거됩니다.
선택 품목의 Perfect Binder-E의 내부 히터가 켜진 경우 접착은 약 440초가 될 수 있습니다.
1.
 → [저장파일 이용] → [박스]를 누릅니다.
2.
원하는 박스를 선택하고 → 원하는 파일을 선택하고 → [인쇄함]을 누릅니다.
3.
[인쇄설정 변경]을 누릅니다.
4.
[기타 기능] → [무선철 제본]을 누릅니다.
5.
표지와 주요 문서에 사용할 용지를 선택합니다.
<용지 선택>에 대해 [변경]을 누르고 → 사용할 용지를 선택하고 → [확인]을 누릅니다.
중요
주요 문서에 80 g/m2 ~ 105 g/m2의 용지를 사용하고 150매 이상 출력되는 경우 두께 때문에 소책자를 만들 수 없습니다. 이 경우 용지 걸림이 발생할 수도 있습니다. 주요 문서의 페이지 수를 줄이십시오.
용지 종류를 올바르게 설정하십시오. 용지 종류를 올바르게 설정하지 않으면 작업이 취소될 수 있습니다.
마무리 크기를 올바르게 설정하십시오. 표지 크기가 다음 조건과 일치하면 용지 걸림이 발생할 수 있습니다.
재단됨: 표지 앞 가장자리의 재단 폭이 50 mm를 초과합니다.
재단 안 됨: 마무리 크기의 길이가 카세트 폭(약 297 mm)을 초과하거나 마무리 크기의 깊이가 카세트의 높이(약 221 mm)를 초과합니다.
6.
마무리 크기를 설정합니다.
소책자 가장자리를 재단하고 싶지 않은 경우 [재단 안함]을 선택하십시오.
마무리 크기를 지정하여 소책자의 가장자리를 재단하려면 [마무리 크기로 지정]을 누르고 → [1면 재단] 또는 [3면 재단]을 선택한 후 원하는 마무리 크기를 입력하고 → [확인]을 누릅니다.
재단 폭을 지정하여 소책자의 가장자리를 재단하려면 [재단폭으로 지정]을 누르고 → [1면 재단] 또는 [3면 재단]을 선택한 후 원하는 재단 폭을 입력하고 → [확인]을 누릅니다.
참고
설정된 마무리 크기를 등록 및 편집하고 싶으면 [등록]을 누릅니다.
7.
무선철 인쇄 설정을 지정합니다.
속표지 추가:
삽입지:
마무리 형식 선택:
속표지 추가:
[속표지 추가]를 누릅니다.
[앞쪽 면지] 및 [뒷쪽 면지]에서 인쇄 설정을 선택하고 → [확인]을 누릅니다.
속표지를 인쇄하지 않으려면 [인쇄안함]을 선택합니다.
Document Insertion Unit-N에서 속표지 용지를 급지하는 경우, [인쇄안함]을 선택합니다.
속표지에 사용할 용지를 선택하려면 <용지 선택>에 대해 [변경]을 누르고 → 용지 공급원을 선택한 후 → [확인]을 누릅니다.
현재 작업 또는 예약 작업에 대하여 이미 용지 크기/종류를 이미 선택한 경우에 Stack Bypass-C을 선택하려면 [수동급지대 용지 변경]을 누릅니다.
중요
표지에 대해 주요 문에 사용한 용지와 동일한 용지 크기를 선택해야 합니다.
표지로 사용하기 위해 사전 인쇄된 용지를 문서 삽입 유니트에 보급하는 경우, 용지가 위로 향하도록 해야 합니다.
삽입지:
[삽입지]를 누릅니다.
삽입지 종류를 선택하고 → [추가]를 누릅니다.
삽입지에 대한 상세 설정을 지정하고 → [확인]을 누릅니다.
삽입지에 사용할 용지를 선택하려면 <용지 선택>에서 [변경]을 누르고 → 용지 공급원을 선택한 다음 → [확인]을 누릅니다. [수동급지대 용지 변경]이 선택된 경우 용지 크기 및 종류를 선택합니다.
중요
앞속표지, 뒷속표지 또는 삽지에 서로 다른 용지 크기를 설정한 경우, 다른 기능에 대한 용지 크기가 자동으로 새 용지 크기로 변경됩니다. 그러나 특정 기능에 대한 용지 공급원을 동일한 크기의 용지가 들어 있는 용지 공급원으로 변경해도 다른 기능에 대한 설정이 변경되지 않습니다.
Document Insertion Unit-N에서 용지가 급지되기 전에 용지를 Document Insertion Unit-N에 넣고 용지 크기를 지정하십시오.
Document Insertion Unit-N에서 용지를 급지하려면, [인서터 1] 또는 [인서터 2].를 선택합니다. 현재 작업에 대해 용지가 Document Insertion Unit-N에서 급지 중인 경우 [인서터 1 변경] 또는 [인서터 2 변경]을 누르고 삽입지 용지를 선택합니다.
참고
최대 100매의 삽입지를 삽입할 수 있습니다.
[확인]을 누릅니다.
마무리 형식 선택:
[열기방법]을 누르고 → 마무리 형식을 선택하고 → [확인]을 누릅니다.
[좌로열기]:
왼쪽으로 펴는 소책자가 제작됩니다.
[우로열기]:
오른쪽으로 펴는 소책자가 제작됩니다.
중요
선택 품목 Stack Bypass-C에 표지 용지를 급지하려면 용지를 다음과 같이 넣으십시오.
표지에 인쇄하고 싶은 경우 소책자를 왼쪽 또는 오른쪽으로 펴는지 관계없이 인쇄면이 아래를 향하도록 세트합니다.
표지에 인쇄하고 싶지 않고 다음 형식을 선택한 경우:
[좌로열기]:
Stack Bypass-C의 뒤쪽 가장자리와 용지의 앞쪽 가장자리를 맞추고 인쇄면이 위를 향하도록 세트합니다.
[우로열기]:
Stack Bypass-C의 앞쪽 가장자리와 용지의 앞쪽 가장자리를 맞추고 인쇄면이 위를 향하도록 세트합니다.
선택 품목 Document Insertion Unit-N에 표지 용지를 급지하려면 아래 그림과 같이 용지를 넣으십시오:
왼쪽으로 펴는 소책자
오른쪽으로 펴는 소책자
* 인서터 급지 방향
Document Insertion Unit-N에 용지를 보급하는 방법에 대한 자세한 내용은 "Document Insertion Unit-N(선택 품목 제품)에 용지 적재"을 참고하십시오.
8.
[조정]을 누르고 → 조정할 항목을 선택합니다.
상세 설정을 지정하지 않으려면 9단계로 이동합니다.
주요 문서의 이미지 위치 조정:
재단각 조정:
표지의 이미지 위치 조정:
재단 위치 조정:
마무리 크기 미세 조정:
주요 문서의 이미지 위치 조정:
[본문 화상 위치]를 누릅니다.
주요 문서의 이미지를 세로 방향으로 변경할 때 [-] 또는 [+]를 누르고 → [확인 ]을 누릅니다.
참고
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
[닫기]를 누릅니다.
재단각 조정:
[재단 각도]를 누릅니다.
[-] 또는 [+]를 눌러 재단각을 조정하고 → [확인]을 누릅니다.
참고
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
[닫기]를 누릅니다.
표지의 이미지 위치 조정:
[표지의 화상 위치]를 누릅니다.
표지의 이미지를 변경할 때 [-] 또는 [+]를 누르고 → [확인]을 누릅니다.
참고
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
[닫기]를 누릅니다.
재단 위치 조정:
[재단 위치]를 누릅니다.
[-] 또는 [+]를 눌러 재단 위치를 변경하고 → [확인]을 누릅니다.
참고
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
If the amount of the trimming is between 6.0 mm to 50.0 mm, each setting can be applied.
[닫기]를 누릅니다.
마무리 크기 미세 조정:
[마무리 크기 미세조정]을 누릅니다.
[-] 또는 [+]를 눌러 기계가 수행하는 마무리 크기와 재단 위치의 차이를 줄이고 → [확인]을 누릅니다.
참고
If you enter a value other than 0, you can switch between the positive and negative adjustment amount by pressing [±].
Example:
(+)0.1 → [±] → -0.1
-0.5 → [±] → (+)0.5
[닫기]를 누릅니다.
9.
[다음화면]을 누릅니다.
10.
문서의 인쇄면을 선택하고 → [다음화면]을 누릅니다.
앞표지와 뒷표지에 인쇄하고 싶지 않으면 [확인]을 누르고 → 12단계로 이동합니다.
참고
선택 품목Document Insertion Unit-N에서 급지되는 표지에 인쇄할 수 없습니다.
11.
[-] 또는 [+]를 눌러 등 폭을 조정하고 → [확인]을 누릅니다.
12.
[닫기]를 누릅니다.
