무선철 제본

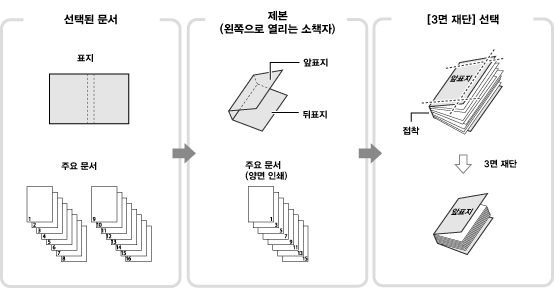

이 모드를 사용하여 복사물에 접착제를 붙여 소책자를 만드는 방식으로 단면 또는 양면 원고를 복사할 수 있습니다.

이 기능을 사용하는 데 필요한 선택 품목 제품에 대한 자세한 내용은 "각 기능에 필요한 선택 품목 제품"을 참고하십시오.

무선철 제본 모드를 사용하는 경우, 표지와 본문에 다음 용지 크기를 사용할 것을 권장합니다.

마무리 크기	본문 크기	표지 크기
COM (178 mm x 229 mm)	LTR (216 mm x 279 mm)	11" x 17" (279 mm x 432 mm)
B5 (182 mm x 257 mm)	A4 (210 mm x 297 mm)	A3 (297 mm x 420 mm)
A4 (210 mm x 297 mm)	226 mm x 310 mm	SRA3 (320 mm x 450 mm)
LTR (216 mm x 279 mm)	9" x 12" (229 mm x 305 mm)	13" x 19" (330 mm x 482 mm)

아래 표는 재단 설정에 따라 사용 가능한 마무리 크기를 보여줍니다.

재단 설정		X(가로)	Y(세로)
재단 안 함		182.0 mm ~ 216.0 mm	257.0 mm ~ 297.0 mm
마무리 크기로 지정	세로 재단	138.0 mm ~ 216.0 mm	257.0 mm ~ 297.0 mm
마무리 크기로 지정	3면 재단	138.0 mm ~ 216.0 mm	203.0 mm ~ 297.0 mm
재단 폭으로 지정	세로 재단	6.5 mm ~ 49.5 mm	-
재단 폭으로 지정	3면 재단	6.5 mm ~ 49.5 mm	6.5 mm ~ 39.5 mm

제본할 수 있는 매수는 주요 문서에 사용된 용지 종류에 따라 다릅니다. 아래에 명시된 것보다 많은 양의 용지를 사용하면 작업이 취소됩니다. 이러한 매수는 사용하는 용지에 따라 다릅니다.

용지	최대 매수	최소 매수
52 g/m2 ~ 63 g/m2	200	30
64 g/m2 ~ 79 g/m2	200	10
80 g/m2 ~ 105 g/m2	150	10
106 g/m2 ~ 163 g/m2	10(삽입지)

용지 공급원에 따라 표지에 사용 가능한 용지 무게는 다릅니다. 아래 표에 명시된 용지를 사용합니다.

용지 공급원	용지 무게
본체	90 g/m2 ~ 300 g/m2
Document Insertion Unit-N	90 g/m2 ~ 300 g/m2

본문과 표지에 지정할 수 있는 사용자 설정 용지 크기는 아래 표에 명시되어 있습니다. 설정 범위 외의 값을 입력하는 경우 적절한 값을 입력하라는 메시지가 화면에 나타납니다.

본문

재단 설정		X(가로)	Y(세로)
재단 안 함		마무리 크기 폭 (182.0 mm ~ 216.0 mm)	마무리 크기 폭 (257.0 mm ~ 297.0 mm)
마무리 크기로 지정	세로 재단	마무리 크기 폭 + 6.5 mm ~ 49.5 mm (182.0 mm ~ 228.6 mm)	마무리 크기 폭 (257.0 mm ~ 297.0 mm)
재단 폭으로 지정	세로 재단	마무리 크기 폭 + 6.5 mm ~ 49.5 mm (182.0 mm ~ 228.6 mm)	마무리 크기 폭 (257.0 mm ~ 297.0 mm)
마무리 크기로 지정	3면 재단	마무리 크기 폭 + 6.5 mm ~ 49.5 mm (182.0 mm ~ 228.6 mm)	마무리 크기 폭 + 13.0 mm ~ 79.0 mm (257.0 mm ~ 320.0 mm)
재단 폭으로 지정	3면 재단	마무리 크기 폭 + 6.5 mm ~ 49.5 mm (182.0 mm ~ 228.6 mm)	마무리 크기 폭 + 13.0 mm ~ 79.0 mm (257.0 mm ~ 320.0 mm)

표지

재단 설정		X(가로)	Y(세로)
재단 안 함		364.0 mm ~ 본문 크기 두 배 + 30.5 mm (364.0 mm ~ 462.5 mm)	마무리 크기 폭 (257.0 mm ~ 297.0 mm)
마무리 크기로 지정	세로 재단	364.0 mm ~ 본문 크기 두 배 + 30.5 mm (364.0 mm ~ 487.7 mm)	마무리 크기 폭 (257.0 mm ~ 297.0 mm)
재단 폭으로 지정	세로 재단	364.0 mm ~ 본문 크기 두 배 + 30.5 mm (364.0 mm ~ 487.7 mm)	마무리 크기 폭 (257.0 mm ~ 297.0 mm)
마무리 크기로 지정	3면 재단	364.0 mm ~ 본문 크기 두 배 + 30.5 mm (364.0 mm ~ 487.7 mm)	마무리 크기 폭 + 13.0 mm ~ 79.0 mm (257.0 mm ~ 330.2 mm)
재단 폭으로 지정	3면 재단	364.0 mm ~ 본문 크기 두 배 + 30.5 mm (364.0 mm ~ 487.7 mm)	마무리 크기 폭 + 13.0 mm ~ 79.0 mm (257.0 mm ~ 330.2 mm)

중요
무선철 제본 모드는 Perfect Binder-E이 장착된 경우에만 설정할 수 있습니다. 무선철 제본 모드를 사용하여 제본된 소책자의 두께가 25 mm를 초과하는 경우 용지 걸림이 발생할 수 있습니다. 용지 종류를 반드시 올바르게 설정합니다. 두꺼운 용지와 같이 특수 용지에 복사하는 경우, 특히 두꺼운 용지를 사용하는 경우에는 용지 종류를 올바르게 설정해야 합니다. 용지 종류를 올바르게 설정하지 않으면 화질에 나쁜 영향을 줄 수 있습니다. 또한, 정착기가 지저분해져서 서비스 수리가 필요하거나 용지가 걸릴 수도 있습니다. 무선철 제본을 실행하기 전에 사용하는 용지 종류의 말림 상태를 확인할 것을 권장합니다. 본문과 표지를 피니셔나 스택커로 출력하여 말림 상태가 다음의 지정된 값을 벗어나지 않는지 확인해야 합니다. 1 말림 높이: +3 mm 이하 2 말림 높이: -3 mm 이하 *3 말림 길이: 15 mm 이상 무선철 제본에 사용하는 용지 종류가 지정된 값을 초과하여 쉽게 말리는 경우, 다음과 같은 문제가 발생할 수 있습니다. 출력 마무리 크기가 지정된 크기와 다릅니다. 용지 걸림이 발생합니다. 에러가 발생합니다.

중요

무선철 제본 모드는 Perfect Binder-E이 장착된 경우에만 설정할 수 있습니다.

무선철 제본 모드를 사용하여 제본된 소책자의 두께가 25 mm를 초과하는 경우 용지 걸림이 발생할 수 있습니다.

용지 종류를 반드시 올바르게 설정합니다. 두꺼운 용지와 같이 특수 용지에 복사하는 경우, 특히 두꺼운 용지를 사용하는 경우에는 용지 종류를 올바르게 설정해야 합니다. 용지 종류를 올바르게 설정하지 않으면 화질에 나쁜 영향을 줄 수 있습니다. 또한, 정착기가 지저분해져서 서비스 수리가 필요하거나 용지가 걸릴 수도 있습니다.

무선철 제본을 실행하기 전에 사용하는 용지 종류의 말림 상태를 확인할 것을 권장합니다. 본문과 표지를 피니셔나 스택커로 출력하여 말림 상태가 다음의 지정된 값을 벗어나지 않는지 확인해야 합니다.

*1 말림 높이: +3 mm 이하

*2 말림 높이: -3 mm 이하

*3 말림 길이: 15 mm 이상

무선철 제본에 사용하는 용지 종류가 지정된 값을 초과하여 쉽게 말리는 경우, 다음과 같은 문제가 발생할 수 있습니다.

출력 마무리 크기가 지정된 크기와 다릅니다.

용지 걸림이 발생합니다.

에러가 발생합니다.

참고
선택 품목 Perfect Binder-E의 적재 한계는 1,000매 또는 용지 묶음 높이 127 mm입니다. 용지가 한계를 초과하면 복사가 일시 중지됩니다. 카세트의 출력물이 제거되면 복사가 재개됩니다. 그러나 Perfect Binder Continuous Kit-A이 장착된 경우에는 카세트에서 출력물이 자동으로 제거됩니다. 선택 품목 제품인 Perfect Binder-E의 내부 히터를 켜고 약 440초 후에 접착제를 바를 수 있습니다.

참고

선택 품목 Perfect Binder-E의 적재 한계는 1,000매 또는 용지 묶음 높이 127 mm입니다. 용지가 한계를 초과하면 복사가 일시 중지됩니다. 카세트의 출력물이 제거되면 복사가 재개됩니다. 그러나 Perfect Binder Continuous Kit-A이 장착된 경우에는 카세트에서 출력물이 자동으로 제거됩니다.

선택 품목 제품인 Perfect Binder-E의 내부 히터를 켜고 약 440초 후에 접착제를 바를 수 있습니다.

→ [복사]를 누릅니다.

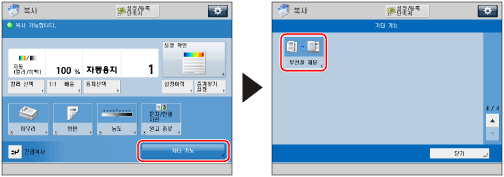

[기타 기능] → [무선철 제본]을 누릅니다.

표지와 본문에 사용할 용지를 선택합니다.

<용지 선택>에 대해 [변경]을 눌러 → 사용할 용지를 선택하고 → [확인]을 누릅니다.

중요
본문에 80 g/m2 ~ 105 g/m2 사이의 용지를 사용하고 출력물이 150매를 초과하는 경우, 두께로 인해 소책자가 만들어지지 않을 수 있습니다. 이 경우 용지 걸림이 발생할 수 있습니다. 본문의 페이지 수를 줄이십시오. 용지 종류를 올바르게 설정하십시오. 용지 종류를 올바르게 설정하지 않으면 작업이 취소될 수 있습니다. 마무리 크기를 올바르게 설정하십시오. 표지 크기가 다음 조건과 일치하면 용지 걸림이 발생할 수 있습니다. 재단됨: 표지 앞 가장자리의 재단 폭이 50 mm를 초과합니다. 재단 안 됨: 마무리 크기의 길이가 카세트 폭(약 297 mm)을 초과하거나 마무리 크기의 깊이가 카세트의 높이(약 221 mm)를 초과합니다.

중요

본문에 80 g/m2 ~ 105 g/m2 사이의 용지를 사용하고 출력물이 150매를 초과하는 경우, 두께로 인해 소책자가 만들어지지 않을 수 있습니다. 이 경우 용지 걸림이 발생할 수 있습니다. 본문의 페이지 수를 줄이십시오.

용지 종류를 올바르게 설정하십시오. 용지 종류를 올바르게 설정하지 않으면 작업이 취소될 수 있습니다.

마무리 크기를 올바르게 설정하십시오. 표지 크기가 다음 조건과 일치하면 용지 걸림이 발생할 수 있습니다.

재단됨: 표지 앞 가장자리의 재단 폭이 50 mm를 초과합니다.

재단 안 됨: 마무리 크기의 길이가 카세트 폭(약 297 mm)을 초과하거나 마무리 크기의 깊이가 카세트의 높이(약 221 mm)를 초과합니다.

마무리 크기를 설정합니다.

제본 가장자리를 재단하지 않으려면 [재단 안함]을 선택합니다.

마무리 크기를 지정하여 제본 가장자리를 재단하려면 [마무리 크기로 지정]을 눌러 → [1면 재단] 또는 [3면 재단]을 선택한 후 원하는 마무리 크기를 입력하고 → [확인]을 누릅니다.

재단 폭을 지정하여 제본 가장자리를 재단하려면 [재단폭으로 지정]을 눌러 → [1면 재단] 또는 [3면 재단]을 선택한 후 원하는 재단 폭을 입력하고 → [확인]을 누릅니다.

참고
설정된 마무리 크기를 등록하고 편집하려면 [등록]을 누릅니다.

무선철 제본 복사 설정을 지정합니다.

백지 추가:

삽입지:

마무리 형식 선택:

백지 추가:

[속표지 추가]를 누릅니다.

[앞쪽 면지]와 [뒷쪽 면지]의 복사 설정을 선택하고 → [확인]을 누릅니다.

백지에 복사를 하지 않으려면 [인쇄안함]을 누릅니다.

Document Insertion Unit-N에서 백지 용지를 급지하는 경우 [인쇄안함]을 선택합니다.

백지 용지를 설정하려면 <용지 선택>에 대해 [변경]을 눌러 → 용지 공급원을 선택하고 → [확인]을 누릅니다.

현재 작업 또는 예약 작업에 대하여 이미 용지 크기/종류를 선택한 경우에 Stack Bypass-C을 선택하려면 [수동급지대 용지 변경]을 누릅니다.

중요
표지에 대해 주요 문에 사용한 용지와 동일한 용지 크기를 선택해야 합니다. 표지로 사용하기 위해 사전 인쇄된 용지를 문서 삽입 유니트에 보급하는 경우, 용지가 위로 향하도록 해야 합니다.

삽입지:

[삽입지]를 누릅니다.

삽입지 종류를 선택하고 → [추가]를 누릅니다.

삽입지에 대한 상세 설정을 지정하고 → [확인]을 누릅니다.

삽입지에 사용할 용지를 선택하려면 <용지 선택>에서 [변경]을 누르고 → 용지 공급원을 선택한 다음 → [확인]을 누릅니다.

[수동급지대 용지 변경]을 선택한 경우, 용지 크기와 종류를 선택합니다.

중요
앞쪽 백지, 뒤쪽 백지 또는 삽지에 서로 다른 용지 크기를 설정한 경우, 다른 기능에 대한 용지 크기가 자동으로 새 용지 크기로 변경됩니다. 그러나 특정 기능에 대한 용지 공급원을 동일한 크기의 용지가 들어 있는 용지 공급원으로 변경해도 다른 기능에 대한 설정이 변경되지 않습니다. Document Insertion Unit-N에서 용지를 급지하기 전에 용지를 Document Insertion Unit-N에 넣고 용지 크기를 지정합니다. Document Insertion Unit-N에서 용지를 급지하려면 [인서터 1] 또는 [인서터 2]를 선택합니다. 현재 작업을 위해 Document Insertion Unit-N에서 용지가 급지되는 경우, [인서터 1 변경] 또는 [인서터 2 변경]을 눌러 삽지 용지를 선택합니다.

중요

앞쪽 백지, 뒤쪽 백지 또는 삽지에 서로 다른 용지 크기를 설정한 경우, 다른 기능에 대한 용지 크기가 자동으로 새 용지 크기로 변경됩니다. 그러나 특정 기능에 대한 용지 공급원을 동일한 크기의 용지가 들어 있는 용지 공급원으로 변경해도 다른 기능에 대한 설정이 변경되지 않습니다.

Document Insertion Unit-N에서 용지를 급지하기 전에 용지를 Document Insertion Unit-N에 넣고 용지 크기를 지정합니다.

Document Insertion Unit-N에서 용지를 급지하려면 [인서터 1] 또는 [인서터 2]를 선택합니다. 현재 작업을 위해 Document Insertion Unit-N에서 용지가 급지되는 경우, [인서터 1 변경] 또는 [인서터 2 변경]을 눌러 삽지 용지를 선택합니다.

참고
최대 100매의 삽입지를 삽입할 수 있습니다.

[확인]을 누릅니다.

마무리 형식 선택:

[열기방법]을 눌러 → 마무리 형식을 선택하고 → [확인]을 누릅니다.

[좌로열기]:	왼쪽으로 열리는 소책자가 생성됩니다.
[우로열기]:	오른쪽으로 열리는 소책자가 생성됩니다.

중요

선택 품목 제품인 Stack Bypass-C에 표지용 용지를 세트하려면 용지를 다음과 같이 적재합니다.

표지에 복사하려면 소책자가 좌우로 열리는 것과 상관없이 복사하려는 면이 아래로 향하도록 세트합니다.

표지에 복사하기를 원하지 않고 다음 형식을 선택하는 경우:

	[좌로열기]:	복사하려는 면이 위로 향하도록 세트한 상태에서 용지의 상단 가장자리를 Stack Bypass-C의 뒤쪽 가장자리에 맞춥니다.
	[우로열기]:	복사하려는 면이 위로 향하도록 세트한 상태에서 용지의 상단 가장자리를 Stack Bypass-C의 앞쪽 가장자리에 맞춥니다.

선택 품목 제품인 Document Insertion Unit-N에 표지용 용지를 세트하려면 용지를 아래 그림에서 보는 것과 같이 적재합니다:

왼쪽으로 열리는 소책자	오른쪽으로 열리는 소책자

* 인서터 급지 방향

Document Insertion Unit-N에 용지를 보급하는 방법에 대한 자세한 내용은 "Document Insertion Unit-N(선택 품목 제품)에 용지 적재"를 참고하십시오.

[조정]을 누르고 → 조정할 항목을 선택합니다.

상세 설정을 지정하지 않으려면 7단계로 이동합니다.

본문 이미지 위치 조정:

[본문 화상 위치]를 누릅니다.

[-] 또는 [+]를 눌러 본문의 이미지를 세로로 이동하고 → [확인]을 누릅니다.

참고

0 이외의 값을 입력하는 경우, [±]를 눌러 플러스와 마이너스 조정값 사이를 전환할 수 있습니다.

예:	(+)1.0 → [±] → -1.0
	-5.0 → [±] → (+)5.0

[닫기]를 누릅니다.

재단 각도 조정:

[재단 각도]를 누릅니다.

[-] 또는 [+]를 눌러 재단 각도를 조정하고 → [확인]을 누릅니다.

참고

0 이외의 값을 입력하는 경우, [±]를 눌러 플러스와 마이너스 조정값 사이를 전환할 수 있습니다.

예:	(+)1.0 → [±] → -1.0
	-5.0 → [±] → (+)5.0

[닫기]를 누릅니다.

표지 이미지 위치 조정:

[표지의 화상 위치]를 누릅니다.

[-] 또는 [+]를 눌러 표지의 이미지를 이동하고 → [확인]을 누릅니다.

참고

0 이외의 값을 입력하는 경우, [±]를 눌러 플러스와 마이너스 조정값 사이를 전환할 수 있습니다.

예:	(+)1.0 → [±] → -1.0
	-5.0 → [±] → (+)5.0

[닫기]를 누릅니다.

재단 위치 조정:

[재단 위치]를 누릅니다.

[-] 또는 [+]를 눌러 재단 위치를 이동하고 → [확인]을 누릅니다.

참고

0 이외의 값을 입력하는 경우, [±]를 눌러 플러스와 마이너스 조정값 사이를 전환할 수 있습니다.

예:	(+)1.0 → [±] → -1.0
	-5.0 → [±] → (+)5.0

재단량이 6.0 mm ~ 50.0 mm인 경우 각 설정을 적용할 수 있습니다.

[닫기]를 누릅니다.

마무리 크기 미세 조정:

[마무리 크기 미세조정]을 누릅니다.

[-] 또는 [+]를 눌러 기기가 수행하는 마무리 크기와 재단 위치 사이의 차이를 줄이고 → [확인]을 누릅니다.

참고

0 이외의 값을 입력하는 경우, [±]를 눌러 플러스와 마이너스 조정값 사이를 전환할 수 있습니다.

예:	(+)0.1 → [±] → -0.1
	-0.5 → [±] → (+)0.5

[닫기]를 누릅니다.

[다음화면]을 누릅니다.

표지와 본문에 대한 스캔 설정을 지정하고 → [다음화면]을 누릅니다.

[스캔크기]를 누릅니다.

원고 폭이 457.3 mm ~ 487.7 mm인 경우, [긴 원고]를 누릅니다.

원고가 양면인 경우 [양면원고]를 눌러 → 양면 원고의 종류를 선택하고 → [확인]을 누릅니다.

각 항목에 대한 자세한 설명은 다음과 같습니다.

[좌우열기]:	원고 앞뒤 면의 상하 방향이 동일합니다.
[상하열기]:	원고 앞뒤 면의 상하 방향이 반대입니다.

참고
표지가 Document Insertion Unit-N에서 급지되는 경우 표지에 대한 스캔 설정을 지정할 수 없습니다.

복사할 문서 면을 선택하고 → [확인]을 누릅니다.

앞표지에 대해 [인쇄함] 또는 [인쇄안함]을 선택합니다.

본문에 대해 [앞면에 인쇄] 또는 [양면에 인쇄]를 선택합니다.

참고
선택 품목 제품인 Document Insertion Unit-N에서 급지되는 표지에는 인쇄할 수 없습니다.

10.

[닫기]를 누릅니다.
