Staple Finisher-W PRO/Booklet Finisher-W PRO/Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU
Staple Finisher-W PRO 및 Booklet Finisher-W PRO에는 소트, 그룹, 시프트 및 스테이플 모드가 장착되어 있습니다.
또한 Booklet Finisher-W PRO에는 중철 모드가 장착되어 있습니다.
Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU이 장착된 경우, 펀치 구멍 모드도 사용할 수 있습니다.
 주의 |
피니셔를 사용 중인 경우 피니셔에 손가락 또는 손을 놓지 마십시오. 이 경우 부상을 입거나 피니셔가 손상될 수 있습니다.  피니셔 트레이에서 용지를 제거할 때 피니셔의 배지 트레이에 손을 놓지 마십시오. 트레이가 위로 이동하여 손이 끼일 수도 있습니다. 피니셔를 장착한 경우, 스테플링이 수행되는 트레이 부위(롤러 근처)에 손을 놓지 마십시오. 부상을 입을 수 있습니다.  |
중요 |
피니셔의 트레이 위에 출력 용지 이외의 다른 물체를 놓지 마십시오. 트레이가 손상될 수 있습니다. 피니셔 트레이 아래에 물건을 놓지 마십시오. 트레이가 손상될 수 있습니다.  64 g/m2 이하의 용지를 표지로 사용했을 경우 중철할 때 용지가 구겨질 수 있습니다. Booklet Trimmer-F이 장착되어 있을 때 64 g/m2 이하의 용지를 표지로 사용했을 경우 중철할 때 용지의 고르지 않은 가장자리가 다듬어질 수도 있습니다. 사용 중인 용지 넓이가 좁을 경우 용지의 고르지 않은 가장자리가 다듬어질 수도 있습니다. 이 경우 용지 넓이를 확인하십시오. 사용 중인 용지 넓이가 좁을 경우 용지의 고르지 않은 가장자리가 스테이플(코너/더블) 될 수도 있습니다. 이 경우 용지 넓이를 확인하십시오. Booklet Trimmer-F을 사용할 때, 사용 중인 용지 넓이가 좁을 경우 용지의 고르지 않은 가장자리가 다듬어질 수도 있습니다. 이 경우 용지 넓이를 확인하십시오. 표지용 코팅지 또는 삽입지를 사용하여 중철 제본을 제작하는 경우, 사용하는 코팅지 종류에 따라 표지 다음 페이지에 인쇄된 이미지가 표지 뒷면이나 삽입지 뒷면에 들러붙을 수 있습니다. 표지용 코팅지 또는 삽입지를 사용하여 중철 제본이나 스테이플(코너/더블) 모드를 제작하는 경우, 사용하는 코팅지 종류에 따라서는 복사본 세트가 표지면(토너 줄무늬)을 지저분하게 할 수 있습니다. 표지용 코팅지를 사용하여 중철 제본을 제작하는 경우, 사용하는 코팅지 종류에 따라 표지의 접힌 부분 주위에 금이 생길 수 있습니다. 표지용 코팅지를 사용하여 스테이플(코너/더블) 모드로 여러 복사본 세트를 스테이플하는 경우, 사용하는 코팅지 종류에 따라 복사본 세트의 스테이플이 이미 출력된 복사본 세트의 표지면을 지저분하게 할 수 있습니다. |
각 부분 명칭 및 기능
외부도
 |  |
Booklet Finisher-W PRO | Staple Finisher-W PRO |
1. | 맨 위 덮개 이 커버를 열고 걸린 용지를 제거합니다. ("용지 걸림 제거" 참고) |
2. | 앞 커버 |
3. | 제본 트레이(Booklet Finisher-W PRO 전용) 중철된 인쇄물이 이 트레이로 출력됩니다. |
4. | 보조 제본 트레이(Booklet Finisher-W PRO 전용) 대형 소책자를 만들고 있다면 보조 트레이를 잡아 뺍니다. |
5. | 배지 트레이 B 인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. ("배지 트레이 지정" 참고) |
6. | 배지 트레이 A 인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. ("배지 트레이 지정" 참고) |
참고 |
Long Sheet Tray-B (선택 사항)을 장착하는 경우, 확장 출력 트레이는 트레이 A의 헤드에 장착됩니다. 배지 트레이 A/B는 각 배지 트레이에 달린 두개의 정렬 가이드로 출력 용지를 정렬시킵니다. 이러한 가이드의 위치를 조정할 수 있습니다. 자세한 내용은 "피니셔 트레이 A/B/C에서 용지 정렬"을 참고하십시오. |
내부도
1. | 펀치 쓰레기통 (Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU) 펀치 쓰레기를 제거하려면 펀치 쓰레기통을 잡아 당깁니다. ("펀치 쓰레기 제거(Puncher Unit-BT/Puncher Unit-BU)" 참고) |
2. | 스테이플 쓰레기통 스테이플 쓰레기를 버리려면 스테이플 쓰레기통을 잡아 당깁니다. ("스테이플 폐기물 제거(Staple Finisher-W PRO/Booklet Finisher-W PRO)" 참고) |
마무리 모드
Staple Finisher-W PRO 및 Booklet Finisher-W PRO에는 다음과 같은 마무리 모드가 제공됩니다.
소트 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트됩니다.
그룹 모드
동일한 원고 페이지의 모든 인쇄물이 모두 함께 세트로 그룹화됩니다.
시프트 모드
인쇄 배지가 트레이 앞뒤로 번갈아 전환됩니다.
용지는 원고의 방향에 따라 수직(세로) 방향 또는 수평(가로) 방향으로 출력됩니다. 예를 들어, A4R 원고의 경우, 용지는 수평 방향으로 출력됩니다. A4 원고의 경우, 용지는 수직 방향으로 출력됩니다.
스테이플 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트되고 스테이플 됩니다. 인쇄물이 스테이플 되는 위치는 다음과 같습니다:

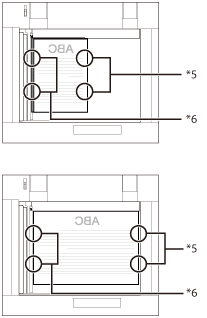

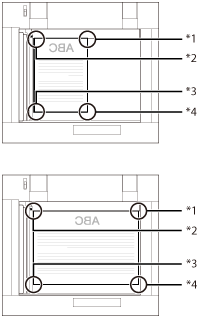

원고를 원고대에 세트한 경우:
코너 스테이플 영역 | 더블 스테이플 영역 | |
 |  |  |
*1 상단 좌측 *2 상단 우측 *3 하단 우측 *4 하단 좌측 | *5 좌측면 *6 우측 |

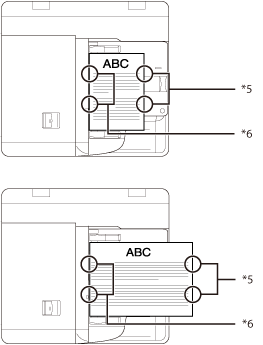

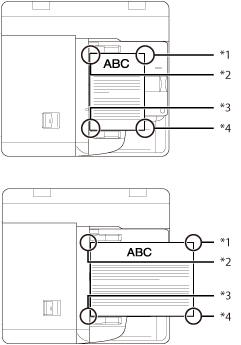

원고를 피더에 세트한 경우:
코너 스테이플 영역 | 더블 스테이플 영역 | |
 | |  |
*1 상단 우측 *2 상단 좌측 *3 하단 좌측 *4 하단 우측 | *5 우측면 *6 좌측면 |

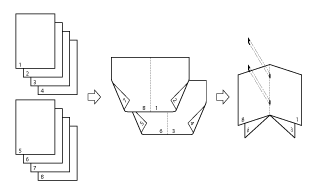

중철 모드
인쇄물을 페이지를 접고 중앙에 스테이플한 소책자로 만듭니다.
펀치 구멍 모드
구멍 2 ~ 4개가 인쇄된 용지에 펀치됩니다.

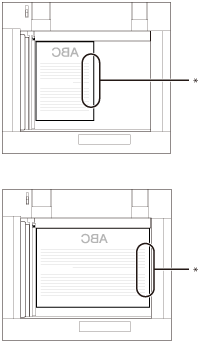

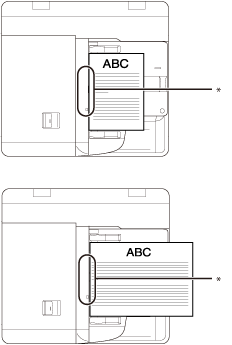

펀치 구멍 영역은 다음 그림과 같습니다.
원고대 | 피더 |
 |  |
* 펀치 구멍 영역 |
펀치 구멍 사이의 거리는 다음 그림과 같습니다.
Puncher Unit-BS
 |  |
구멍 2개 | 구멍 3개 |
*1 70 mm *2 108 mm |
Puncher Unit-BT
 |  |
구멍 2개 | 구멍 4개 |
* 80 mm |
Puncher Unit-BU
 |
구멍 4개 |
*1 21 mm *2 70 mm |
중철 접기 모드
기기가 여러 용지를 원래 크기의 절반으로 접습니다.
중요 |
다음 용지 크기를 스테이플할 수 있습니다. 더블 스테이플: A3, B4, A4, A4R, B5, B5R 또는 사용자 설정 크기(182 mm x 182 mm ~ 297 mm x 432 mm) 코너 스테이플: A3, B4, A4, A4R, B5 또는 사용자 설정 크기(210 mm x 182 mm ~ 297 mm x 432 mm) 모조지, OHP 필름, 투명 필름, 라벨 용지 또는 봉투를 스테이플할 수 없습니다. 다음 용지 크기를 중철시킬 수 있습니다. 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm(SRA3), A3, B4, A4R, 또는 사용자 설정 크기(210 mm x 279.4 mm ~ 330.2 mm x 487.7 mm) 모조지, OHP 필름, 투명 필름, 펀치된 용지, 인덱스지, 라벨 용지 또는 봉투는 중철할 수 없습니다. 다음 용지 크기에는 펀치 구멍을 만들 수 있습니다. Puncher Unit-BS이 장착된 경우 구멍 두 개: A3, B4, A4, A4R, B5, B5R, 사용자 설정 크기(182 mm x 182 mm ~ 297 mm x 432 mm) 또는 사용자 설정 크기(297.1 mm x 182 mm ~ 304.8 mm x 457.2 mm) 구멍 세 개: A3, B4, A4, B5, 사용자 설정 크기(210 mm x 182 mm ~ 297 mm x 432 mm) 또는 사용자 설정 크기(297.1 mm x 182 mm ~ 304.8 mm x 457.2 mm) Puncher Unit-BT이 장착된 경우 구멍 두 개: A3, B4, A4, A4R, B5, B5R, 사용자 설정 크기(182 mm x 182 mm ~ 297 mm x 432 mm) 또는 사용자 설정 크기(297.1 mm x 182 mm ~ 304.8 mm x 457.2 mm) 구멍 네 개: A3, B4, A4, B5, 사용자 설정 크기(257 mm x 182 mm ~ 297 mm x 432 mm) 또는 사용자 설정 크기(297.1 mm x 182 mm ~ 304.8 mm x 457.2 mm) Puncher Unit-BU이 장착된 경우 구멍 네 개: A3, B4, A4, A4R, B5, B5R, 사용자 설정 크기(182 mm x 182 mm ~ 297 mm x 432 mm) 또는 사용자 설정 크기(297.1 mm x 182 mm ~ 304.8 mm x 457.2 mm) 단면 코팅지 5, 단면 코팅지 6, 단면 코팅지 7, 단면 코팅지 8, 양면 코팅지 5, 양면 코팅지 6, 양면 코팅지 7, 양면 코팅지 8, 무광 코팅지 5, 무광 코팅지 6, 무광 코팅지 7, 무광 코팅지 8, 결무늬 용지 7, 결무늬 용지 8, 모조지, OHP 필름, 투명 필름, 펀치된 용지, 라벨 용지 또는 봉투에는 구멍을 만들 수 없습니다. 다음 용지 크기를 중철시킬 수 있습니다. 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm(SRA3), A3, B4, A4R 또는 사용자 설정 크기(210 mm x 279.4 mm ~ 330.2 mm x 487.7 mm) 모조지, OHP 필름, 투명 필름, 펀치된 용지, 인덱스지, 라벨 용지 또는 봉투는 접을 수 없습니다. 다음의 경우 출력 용지를 정렬시킬 수 없거나 트레이에서 떨어질 수 있습니다. 얇은 용지를 사용할 경우(온도. 습도, 용지 종류 특성 또는 용지 말린 용지로 인하여) 펀치 구멍 모드가 설정되어 있을 경우 사용자 정의 용지 크기를 사용하고 펀치 구멍 모드와 시프트 모드가 설정되어 있으며 용지의 가장자리가 말리거나 구겨질 수 있습니다. 이 경우 시프트 모드를 '해제'로 지정하십시오. |
참고 | ||||||||
마무리 모드를 설정한 경우, 출력되는 용지의 수량과 두께가 늘어갈수록 배지 트레이가 그만큼 아래로 이동합니다. 배지 트레이가 적재 한계에 도달하면 후속 인쇄물은 사용할 수 있는 다음 트레이로 자동 배지됩니다. 사용할 수 있는 트레이가 모두 적재 한계에 도달하면, 인쇄가 중지됩니다. 출력된 용지를 트레이에서 모두 제거합니다. 트레이가 위로 이동하고 인쇄가 다시 시작됩니다. 스테이플된 용지를 A 트레이로 출력할 수 없습니다. 소트 또는 그룹 모드를 설정할 때 [시프트]를 누르면 각 인쇄물 세트가 배지 트레이로 출력되기 전에 다음 크기 만큼 이동됩니다.
스테이플 모드를 설정한 경우, 출력되는 용지의 수량과 두께가 늘어갈수록 배지 트레이가 그만큼 아래로 이동합니다. 배지 트레이가 적재 한계에 도달하거나, 인쇄물 200 세트 또는 미리 설정한 높이가 출력된 경우, 인쇄와 스테이플링이 일시적으로 중지됩니다. 배지 트레이에서 스테이플된 인쇄물을 모두 제거하면 인쇄 및 스테이플링이 다시 시작됩니다. 스테이플 모드를 사용하는 경우 작업 시 배지 트레이에서 출력된 용지를 제거하지 마십시오. 작업이 완료된 후에만 출력된 용지를 제거하십시오. Staple Finisher-W PRO에는 Staple-N1이 기본으로 제공됩니다. Booklet Finisher-W PRO에는 Staple-N1 및 Staple-P1이 기본으로 제공됩니다. 스테이플 모드를 A3, B4, A4R, B5R 용지 50매(80 g/m2) 이상 또는 A4, B5 용지 100매(80 g/m2) 이상에 사용하는 경우, 복사본/인쇄물은 시프트되지만 스테이플되지는 않습니다. 또한 코팅지나 두꺼운 용지를 선택하면 삽지나 구분 종이를 포함한 용지 매수가 피니셔의 설정 제한 미만이어도 스테이플 모드를 사용하지 못할 수 있습니다. 스테이플하는 동안 <스테이플러에 스테이플을 보급해 주십시오.> 메시지가 나타나면서 정지한 경우, 거의 모든 스테이플을 사용한 것이므로 스테이플 케이스를 교체해야 합니다. 계속하려면 스테이플 케이스를 교체하시기 바랍니다. ("유지보수" 참고) 중철 모드는 Booklet Finisher-W PRO가 장착된 경우에만 사용할 수 있습니다. 중철할 수 있는 최대 매수는 용지 무게 및 종류에 따라 달라집니다. 예를 들어, 보통 용지(80 g/m2)를 사용할 때 한 번에 용지 25매(100 페이지)를 중철할 수 있습니다. 중철 모드로 작성된 접기의 정확성은 용지 종류 및 용지 매수에 따라 달라질 수도 있습니다. Paper Folding Unit-J을 장착한 경우 Z접기 및 스테이플할 수 있는 최대 용지 매수에 대한 자세한 내용은 ""Z접기 모드의 스테이플 모드""를 참고하십시오. 구멍 펀치 모드는 Puncher Unit-BS/Puncher Unit-BT/Puncher Unit-BU이 장착된 경우에만 사용할 수 있습니다. 중철접기 모드는 Booklet Finisher-W PRO이 장착된 경우에만 사용할 수 있습니다. 용지(80 g/m2) 5매까지 중철 접기된 후 출력됩니다. 용지 종류에 따라서는 바인딩 가능 용지의 최대 수가 불가능할 수도 있습니다. 이 경우 용지 종류를 변경하거나 바인딩할 용지 수를 줄이십시오. |
출력할 수 있는 용지 크기
Staple Finisher-W PRO/Booklet Finisher-W PRO의 배지 트레이에서 배지될 수 있는 용지 크기는 아래와 같습니다. 단, 일부 용지 크기는 설정 기능에 따라 배지되지 않을 수 있습니다.
: 사용 가능-: 사용 불가능
용지 크기 | 트레이 A | 트레이 B | 소책자 트레이 | |
330 mm x 483 mm | | | | |
305 mm x 457 mm | | | | |
320 mm x 450 mm(SRA3) | | | | |
A3 | | | | |
A4 | | | - | |
A4R | | | | |
A5R | | - | - | |
B4 | | | | |
B5 | | | - | |
B5R | | | - | |
봉투 | | - | - | |
사용자 설정 크기 | 98.4 mm x 148 mm ~ 330.2 mm x 487.7 mm | | *1 | *2 |
사용자 설정 크기(긴 용지) | 210 mm x 487.8 mm ~ 330.2 mm x 1,300 mm | *3 | - | - |
*1 사용자 설정 용지 크기는 182 mm x 182 mm ~ 330.2 mm x 487.7 mm 사이인 경우에만 출력할 수 있습니다.
*2 사용자 설정 용지 크기는 210 mm x 279.4 mm ~ 330.2 mm x 487.7 mm 사이인 경우에만 출력할 수 있습니다.
*3 긴 용지는 Long Sheet Tray-B가 장착된 경우에 사용할 수 있습니다. 스테이플링 및 펀칭 등의 후처리는 사용할 수 없습니다.
참고 |
제본 트레이는 Booklet Finisher-W PRO이 장착된 경우에만 사용할 수 있습니다. B6 크기 용지와 같이 넓이가 182 mm 이하인 용지를 B 배지 트레이로 출력할 수 없습니다. |
