影本排序

可以選擇「分頁裝訂處理」模式按多種方式(按頁或按影印套)將輸出件進行排序。
有關使用該功能所需選購產品的資訊,請參閱「每種功能所需的選購產品」。
須知
務必正確設定紙張類型。若沒有正確設定紙張類型,可能會對影像品質產生不良影響。此外,可能弄髒定影單元或出現夾紙,可能需要修理服務。
若選擇自訂尺寸、信封、投影片、透明膠片、仿羊皮紙或標籤,則無法設定「分頁裝訂處理」模式。
若設定了「裝訂」、「打孔」或「Z形折疊」模式,則始終列印面向下輸出紙張。

指定分頁裝訂處理模式

1.
→[影印]。
2.
按[選項]→[分頁裝訂處理]。
3.
選擇輸出接收者→按[下一步]。
只有在已安裝裝訂分頁機和「High Capacity Stacker-H」的情況下才會顯示此螢幕。
若未顯示此螢幕,請繼續執行步驟4。
若選擇[裝訂分頁機],則繼續執行步驟4。
若選擇[堆疊器],請從下拉清單選擇輸出接收者。
註釋
若選擇[堆疊器],則可以將每個工作的輸出接收者變更為[堆疊區域]或[輸出紙盤]。
4.
設定所需分頁裝訂處理模式。
「輸出接收者」設定為「裝訂分頁機」時
「輸出接收者」設定為「堆疊器的堆疊區域」時
影本按頁次順序分套(分套)︰
影本按相同頁檢集(檢集)︰
將頁分套並裝訂(裝訂)︰
影本按頁次順序分套(分套)︰
列印一個原稿的多份影本時,可以將輸出件分套成單獨的影本。

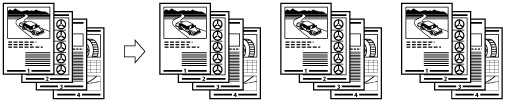

範例:每頁的三份影本按頁次順序分套
按[分套(頁次順序)]→[確定]。
影本按相同頁檢集(檢集)︰
列印一個原稿的多份影本時,可以將每頁檢集到一起。

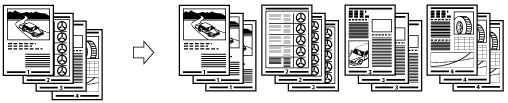

範例:每頁原稿的三份影本按頁檢集
按[檢集(相同頁)]→[確定]。
將頁分套並裝訂(裝訂)︰

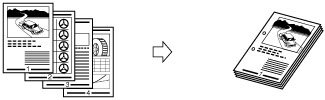

列印一個原稿的多份影本時,可以將輸出件裝訂成單獨的影本。
若選擇[角落裝訂]:
在一個位置裝訂輸出件。
若選擇[雙針裝訂]:
在左頁邊或右頁邊的兩個位置裝訂輸出件。
若選擇[騎馬裝訂]:
沿著騎馬裝訂位置,在兩個位置裝訂輸出件。
若選擇[不使用裝訂針(最多5頁)]:
如果不使用裝訂針,可以借助折縫裝訂紙張。在需要節省裝訂針或臨時裝訂紙張時,這種方法很方便,因為只要按壓褶皺部分即可扯開紙張。
按[裝訂]→[下一步]。
選擇裝訂類型和位置→按[確定]。
若選擇[騎馬裝訂],可以指定以下設定︰
選擇紙張
按<選擇紙張>的[變更]→選擇紙張來源→按[確定]。
裁切書本的邊緣
如果「騎馬裝訂分頁機-W PRO」同時安裝了「製冊裁邊器-F」和「雙刀製冊裁邊器-A」:
按[裁邊]→選擇[透過分頁裝訂處理尺寸指定]或[透過裁邊寬度指定]→選擇[縱向裁邊]或[三向裁邊]→指定所需的分頁裝訂處理尺寸或裁邊寬度→按[確定]→[確定]。
如果「騎馬裝訂分頁機-W PRO」只安裝了「製冊裁邊器-F」:
按[裁邊]。
調整裁邊位置
如果「騎馬裝訂分頁機-W PRO」同時安裝了「製冊裁邊器-F」和「雙刀製冊裁邊器-A」:
按[裁邊]→[調整裁邊位置]→使用[-]或[+]調整裁邊位置→按[確定]→[確定]。
如果「騎馬裝訂分頁機-W PRO」只安裝了「製冊裁邊器-F」:
按[調整]→[調整裁邊寬度]→指定裁邊寬度→按[確定]→[關閉]。
調整騎馬按壓的強度
按[騎馬按壓]→調整騎馬按壓強度→按[確定]。
添加封面頁
按[添加封面頁]→選擇是否在封面頁上列印→按[確定]。
若從「文件插頁組件-N」輸送封面紙張,選擇[保留空白]。
變更騎馬裝訂位置
如果「騎馬裝訂分頁機-W PRO」同時安裝了「製冊裁邊器-F」和「雙刀製冊裁邊器-A」:
按[變更折疊/裝訂位置]→選擇紙張尺寸→使用[-]或[+]調整騎馬裝訂位置→按[確定]→[關閉]。
如果「騎馬裝訂分頁機-W PRO」只安裝了「製冊裁邊器-F」:
按[調整]→[變更折疊/裝訂位置]→選擇紙張尺寸→使用[-]或[+]調整騎馬裝訂位置→按[確定]→[關閉]。
安裝了「騎馬裝訂分頁機-AC」時:
按[變更折疊/裝訂位置]→選擇紙張尺寸→使用[-]或[+]調整騎馬裝訂位置→按[確定]→[確定]。
須知
用於封面頁的紙張尺寸必須與用於主文件的紙張尺寸相同。
若將已有列印內容的紙張作為封面頁添加到文件插頁組件中,必須正面向上添加紙張。
以下顯示安裝「騎馬裝訂分頁機-W PRO」時可使用的紙張重量。
對於封面頁和主文件:52 g/m2到300 g/m2(14 lb bond-110 lb cover)
以下顯示安裝「騎馬裝訂分頁機-AC」時可使用的紙張重量。
對於主文件:52 g/m2到220 g/m2 (14 lb bond to 80 lb cover)
對於封面頁:52 g/m2到256 g/m2 (14 lb bond to 140 lb index)
只有設定了「雙面影印」時,才可以設定[騎馬裝訂]模式。
在「騎馬裝訂」模式下建立的折疊準確度會根據紙張類型和頁數而有所差異。
如果「騎馬裝訂分頁機-W PRO」安裝了「製冊裁邊器-F」或「雙刀製冊裁邊器-A」,則可以設定「裁邊」模式。
註釋
若要使用「騎馬裝訂」模式,原稿必須已經是書本的形式,如上圖所示。(請參閱「書本模式」)
5.
按[關閉]。

其他相容分頁裝訂處理的模式

打孔

本機器在輸出件上打兩個或更多個孔。也可以選擇打孔的位置(左/右)。
註釋
打孔的數量根據所安裝的裝訂分頁機的打孔組件類型而有所差異。

折疊

輸出如下所述。
Z形折疊
本機器將A3、B4或A4R紙張分別Z形折疊為A4、B5或A5尺寸。
須知
若同時指定「Z形折疊」模式和「裝訂」模式,並且Z形折疊的紙張數量超過10張,將對列印件進行分套但不裝訂。
C形折疊
A4R尺寸紙張按C形折疊方式折疊三次。
須知
若要將列印面向內折疊,[正面向上/正面向下]選擇[向上(反轉順序)]。
二等分折疊
本機器將A4R紙張折疊為A5尺寸。
三等分Z形折疊
A4R紙張向外折疊三次。
須知
若要將列印面向內折疊,[正面向上/正面向下]選擇[向上(反轉順序)]。
騎馬折疊
若已安裝「騎馬裝訂分頁機-W PRO」,最多可以同時騎馬折疊和輸出五張紙。
如果安裝了「騎馬裝訂分頁機-AC」,一次鞍式折疊1到3張紙,然後輸出。
須知
只有設定了「雙面影印」才能設定「騎馬裝訂」模式。
若已安裝「騎馬裝訂分頁機-W PRO」,以下紙張尺寸可以進行騎馬折疊︰330 mm×483 mm、305 mm×457 mm、320 mm×450 mm (SRA3)、A3、B4、A4R、13"×19"、12"×18"、12 5/8"×17 11/16"、11"×17"、LGL、LTRR或自訂尺寸(210 mm×279.4 mm到330.2 mm×487.7 mm(8 1/4"×11"到13"×19 1/4"))
若安裝了騎馬裝訂分頁機-AC,以下紙張尺寸可以進行騎馬折疊︰12" x 18"(305 mm x 457 mm)、11" x 17"(279 x 432 mm)、LGL、LTRR或自訂尺寸(8 1/4" x 11"到12" x 18" (210 mm x 279.4 mm到304.8 mm x 457.2 mm))
四等分折疊
A4R紙張向外折疊四次。
須知
若要將列印面向內折疊,[正面向上/正面向下]選擇[向上(反轉順序)]。

旋轉90度

若影本的尺寸相同,則頁面按頁序自動分套。影印套按交替的方向輸出,如下所示:
須知
只有在以下情況下才可以設定[旋轉90度]︰
若手動選擇可用的紙張尺寸
若橫向和縱向都添加了相容「旋轉90度」的紙張尺寸
若所選紙張來源的[紙匣自動選擇開啟/關閉]設定為「開啟」(請參閱「啟用紙匣自動選擇」)
若沒有可以旋轉的紙張,將對輸出件進行分套。

偏移

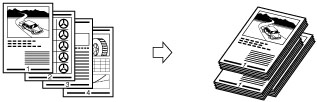

若設定了[偏移],可以指定要偏移的影印套份數。影本在輸出紙盤中會略微縱向偏移,如下所示。

正面向上/正面向下

可以指定正面向上或正面向下輸出已列印紙張,按[正面向上/正面向下]並從以下設定中選擇︰
[自動]︰
若影印單頁原稿或在非標準尺寸紙張上影印,正面向上輸出已列印紙張。否則,正面向下輸出已列印紙張。
[正面向下(正常順序)]︰
始終正面向下輸出已列印紙張。
[正面向上(反轉順序)]︰
始終正面向上輸出已列印紙張。

裁邊

安裝了「製冊裁邊器-F」和「雙刀製冊裁邊器-A」時:
機器在「騎馬裝訂」模式中時會裁切列印件的前邊緣和上下邊緣。
只安裝了「製冊裁邊器-F」時:
機器在「騎馬裝訂」模式中時會裁切列印件的前邊緣。
須知
只有選擇[騎馬裝訂],才能設定[裁邊]。
若已安裝「製冊裁邊器-F」和「雙刀製冊裁邊器-A」,則可以分別選擇前邊緣裁邊。

騎馬按壓

使用該模式可以壓縮騎馬裝訂的書本書脊。
須知
選擇[騎馬裝訂]後會自動設定「騎馬按壓」模式。
註釋
若要確保[騎馬按壓]設定有效,必須騎馬裝訂超過九張紙(包括一張封面頁)。

指定要堆疊的份數

可以指定要堆疊到堆疊器的影印套份數。
須知
只有選擇<堆疊器輸出接收者>的[堆疊區域]時,才能設定[指定堆疊份數]。

每種選購裝置具備的分頁裝訂處理功能

︰可用
-:不可用
選購組件
分套(頁次順序)
檢集(相同頁)
偏移
旋轉90度
裝訂
打孔
多個打孔
角落裝訂
雙針裝訂
騎馬裝訂
不使用裝訂針(最多5頁)
-
-
-
-
-
-
-
側邊接紙盤-R
-
-
-
-
-
-
-
外置式裝訂分頁機-W PRO
-
-
-
-
-
外置式裝訂分頁機-W PRO和打孔組件
*1
-
-
-
*1
-
外置式裝訂分頁機-W PRO和Multi Function Professional Puncher-B
*1
-
-
-
*1
*1
外置式裝訂分頁機-W PRO和折紙組件-J
-
-
-
-
-
騎馬裝訂分頁機-W PRO
-
-
-
-
騎馬裝訂分頁機-W PRO和打孔組件
*1
-
-
*1
-
騎馬裝訂分頁機-W PRO和Multi Function Professional Puncher-B
*1
-
-
*1
*1
騎馬裝訂分頁機-W PRO和折紙組件-J
-
-
-
-
騎馬裝訂分頁機-W PRO和製冊裁邊器-F
-
-
-
-
騎馬裝訂分頁機-W PRO、製冊裁邊器-F,和 雙刀製冊裁邊器-A
-
-
-
-
High Capacity Stacker-H
*2
-
-
-
-
-
-
-
外置式裝訂分頁機-AC
-
-
-
-
外置式裝訂分頁機-AC和打孔器
-
-
-
騎馬裝訂分頁機-AC
-
-
-
騎馬裝訂分頁機-AC和打孔器
-
-
選購組件
折疊
裁邊
正面向上/正面向下
騎馬按壓
騎馬折疊
Z形折疊C形折疊二等分折疊三等分Z形折疊四等分折疊
書本的前邊緣
書本的上下邊緣
-
-
-
-
-
側邊接紙盤-R
-
-
-
-
-
外置式裝訂分頁機-W PRO
-
-
-
-
-
外置式裝訂分頁機-W PRO和打孔組件
-
-
-
-
-
外置式裝訂分頁機-W PRO和Multi Function Professional Puncher-B
-
-
-
-
-
外置式裝訂分頁機-W PRO和折紙組件-J
-
-
-
-
騎馬裝訂分頁機-W PRO
-
-
-
騎馬裝訂分頁機-W PRO和打孔組件
-
-
-
騎馬裝訂分頁機-W PRO和Multi Function Professional Puncher-B
-
-
-
騎馬裝訂分頁機-W PRO和折紙組件-J
-
-
騎馬裝訂分頁機-W PRO和製冊裁邊器-F
-
-
騎馬裝訂分頁機-W PRO、製冊裁邊器-F,和 雙刀製冊裁邊器-A
High Capacity Stacker-H
-
-
-
-
-
外置式裝訂分頁機-AC
-
-
-
-
-
外置式裝訂分頁機-AC和打孔器
-
-
-
-
-
騎馬裝訂分頁機-AC
-
-
-
-
騎馬裝訂分頁機-AC和打孔器
-
-
-
-
*1 使用自訂紙張尺寸,並設定為「打孔」模式和「偏移」模式時,紙張邊緣可能會捲曲或起皺。在此情況下,將「偏移」模式設定為「關閉」。
*2 只有將輸出接收者設定為堆疊器的[堆疊區域]時,才可以使用該模式。

可以裝訂的最大張數

根據紙張尺寸,可以裝訂的最大紙張數量可能會有所不同。
安裝了「外置式裝訂分頁機-W PRO」或「騎馬裝訂分頁機-W PRO」時
紙張尺寸
角落裝訂
雙針裝訂
騎馬裝訂*
330×483 mm
-
-
25張
305×457 mm
-
-
25張
SRA3
-
-
25張
A3
50張
50張
25張
B4
50張
50張
25張
A4R
50張
50張
25張
A4
100張
100張
-
B5R
-
50張
-
B5
100張
100張
-
A5R
-
-
-
A5
-
-
-
*只有安裝了「騎馬裝訂分頁機-W PRO」,才能設定「騎馬裝訂」。
安裝了「外置式裝訂分頁機-AC」或「騎馬裝訂分頁機-AC」時
紙張尺寸
角落裝訂
雙針裝訂
騎馬裝訂*1
不使用裝訂針(最多5頁)
305×457 mm(12"×18")
-
-
16張
5張(14 lb bond到17 lb bond (52 g/m2到64 g/m2))
4張(17.3 lb bond到21.7 lb bond (65 g/m2到81.4 g/m2))
3張(21.7 lb bond到27.9 lb bond (81.5 g/m2到105 g/m2))
SRA3 (12 5/8" x 17 11/16")
-
-
-
A3
30張
30張
20張
B4
30張
30張
20張
A4R
30張
30張
20張
A4
65張
65張
-
B5R
-
-
-
B5
65張
65張
-
A5R
-
-
-
A5
-
-
-
11"×17"
30張
30張
16張
LGL
30張
30張
16張
LTRR
30張
30張
16張
LTR
65張
65張
-
EXEC
65張
65張
-
STMTR
-
-
-
STMT
-
-
-
*1 只有安裝了「騎馬裝訂分頁機-AC」,才能設定「騎馬裝訂」。
註釋
有關執行裝訂時的原稿方向和紙張方向的資訊,請參閱「原稿方向和紙張方向的關係」。

註釋
有關選購產品的資訊,請參閱以下內容︰
若沒有設定[分頁裝訂處理],將以設定了[檢集(相同頁)]時的相同方式輸出紙張。
若[自動排序]設定為「開啟」,則將原稿放置到送稿機中時,會自動設定「分套」或「偏移分套」模式。 (請參閱「啟用自動排序」)
透過按[詳細資訊]可以顯示選定紙張的詳細資訊。
