糾正影像錯位

如果印刷影像歪斜,調整「i」(即從紙張左頁邊到列印區域的距離)和「j」的裝訂邊,也許可以糾正錯位影像。
註釋
也可以使用定位紙頁來調整。(請參閱「使用定位頁調整影像位置」)

1.
2.
按[參數選擇]→[紙張設定]→[紙張類型管理設定]。
3.
從清單中選擇要編輯的紙張類型→按[詳細資訊/編輯]。
4.
按<調整影像位置>的[變更]。
5.
按[不使用掃描器]。
6.
按[設定詳細資訊]→[糾正影像錯位]。
輸入手動測量的測試頁的值︰
註釋
要調整在長條形紙張上圖像位置,列印輸出長紙測試頁。可以透過 <糾正影像錯位> 下面的 [輸出測試頁]。(可從線上手冊網站獲得長紙測試頁。)
按[輸出測試頁]。
輸入要執行的測試頁數→按[下一步]。
註釋
如果影像位置差異很大,列印數張測試頁並使用計算長度的平均值,也許可以改善糾正準確度。
選擇包含自訂尺寸紙張的紙張來源→按[開始列印]。
列印測試頁。

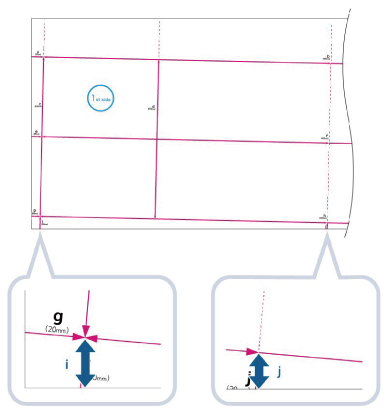

測量測試頁上「i」和「j」標記的長度。
「i」標記會列印在左前頁邊,「j」標記則會列印在送紙方向的左側末端。
標準尺寸
長條形紙張
範例:「i」= 21.0 mm,「j」= 20.5 mm

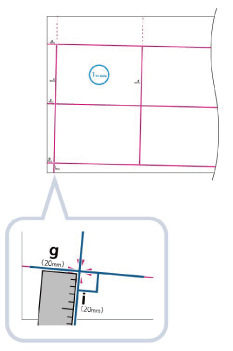

按照以下方式正確測量「i」和「j」標記的長度。
                              正確
不正確
標準尺寸
長條形紙張
標準尺寸
長條形紙張
返回<糾正影像錯位>螢幕 → 為正面和反面輸入[i]和[j]的測量長度(對於長條形紙張: [h]、[i]和[j]的測量長度)。
使用以下兩個數值以及「h=360.0」(對於長條形紙張:對於最靠近紙張底邊的[h],「h = 360.0/450.0/550.0/650.0」)時,設備會進行調整,使列印範圍和紙張平行。
[i]:
輸入從測試頁上測量的「i」標記長度。
[j]:
輸入從測試頁上測量的「j」標記長度。
按照範例,為「i」輸入21.0,「j」輸入20.5。
「i」和「j」之間的差值(0.5 mm)已糾正。
按[確定]。
再次列印測試頁,需要時可檢查影像位置。如果需要進一步調整,請重複以上步驟。

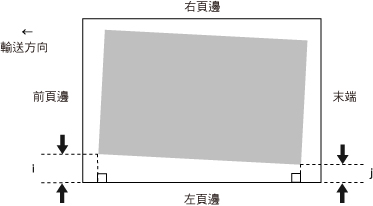

使用任何印刷影像來糾正位置:
檢查輸出紙張上的影像位置。
示例:「h」=360.0 mm、「i」=19.0 mm和「j」=18.0 mm
在輸出紙張上測量下列長度,並輸入測量的長度。
裝置會使用下列三個數值來進行調整,使列印區域和紙張平行。
[h]:
輸入從列印區域中測量的左側長度。
[i]:
輸入從列印區域左前頁邊到紙張的左頁邊的測量長度。
[j]:
輸入從列印區域左側末端到紙張的左頁邊的測量長度。
按照示例,為[h]輸入360.0,為[i]輸入19.0,為[j]輸入18.0。
「i」和「j」之間的差值(1.0 mm)已糾正。
按[確定]。
再次列印測試頁,需要時可檢查影像位置。如果需要進一步調整,請重複以上步驟。
7.
按[確定]→[確定]。

註釋
若要恢復累計的值,請按[恢復初始設定]。
4673-0J1
