Замена картриджа с тонером

Когда в картридже останется мало тонера или когда печать становится невозможной из-за отсутствия тонера, на дисплее отображается предупреждающее сообщение. Обратите внимание, что качество печати может существенно снизиться, если продолжить печать, не решив эту проблему. Оставшийся уровень тонера в картриджах можно проверить на дисплее (Проверка оставшегося количества расходных материалов).

При появлении сообщения

Содержание отображаемого сообщения зависит от количества тонера, оставшегося в картриджах. В зависимости от того, какое сообщение отображается, необходимо подготовить новый картридж с тонером (Расходные материалы) или заменить текущий картридж новым (Процедура замены картриджа с тонером).


Везде, где в следующем описании используется «XXXX», непосредственно в сообщении отображается цвет картриджа — черный, желтый, пурпурный или голубой.

<Подготовьте картридж.>/<Подготовьте картридж с XXXX.>

Это сообщение уведомляет вас о том, что вскоре потребуется замена картриджа. Проверьте наличие картриджа для замены. Замените картридж, если это сообщение появилось перед печатью большого задания.

Если отображается сообщение

При печати можно продолжить печатать оригинал.

Если сообщение отображается для картриджа с черным тонером, когда происходит прием документа по И-факсу, аппарат не выполняет печать во избежание нечеткой печати. Чтобы продолжить печать несмотря на заканчивающийся тонер, задайте для параметра <Прод. печ. с низким ур. карт.>/<Прод. печать, если в картр. мало тонера> значение <Включить>. <Прод. печ. с низким ур. карт.>/<Прод. печать, если в картр. мало тонера>

Укажите, когда должно отображаться сообщение

Можно задать любое значение уровня тонера в процентах, при достижении которого будет отображаться сообщение. <Отоб. время для подгот. к-жа.>/<Отобр. увед. о времени для подгот. к-жа.>

<Низк. уровень тонера в картр.>

Это сообщение уведомляет о том, что вскоре потребуется замена картриджа с тонером. Проверьте наличие картриджа с тонером для замены. Замените картридж с тонером, если это сообщение появилось перед печатью большого задания. Оно появляется, если для параметра <Действие при предупреждении> задано значение <Остановить печать> (<Действие при предупреждении>).

<Отображение операций по замене картриджа>/<Отображение действий восстановления>
Отображает процедуру замены картриджа с тонером. Замените картридж с тонером, следуя указаниям на экране.

<Продолжить печать>
Можно завершить состояние остановки печати и продолжить печать.

Если сообщение отображается для картриджа с черным тонером, когда происходит прием документа по И-факсу, аппарат не выполняет печать во избежание нечеткой печати. Вместо этого принятые данные сохраняются в памяти. Чтобы продолжить печать несмотря на заканчивающийся тонер, задайте для параметра <Прод. печ. с низким ур. карт.>/<Прод. печать, если в картр. мало тонера> значение <Включить>. <Прод. печ. с низким ур. карт.>/<Прод. печать, если в картр. мало тонера>


Укажите, когда должно отображаться сообщение Можно задать любое значение уровня тонера в процентах, при достижении которого будет отображаться сообщение. <Отоб. время для подгот. к-жа.>/<Отобр. увед. о времени для подгот. к-жа.>

Укажите, когда должно отображаться сообщение

<Истек срок службы картриджа.>/<Истек срок служ. карт.>

Это сообщение, которое выводится на экран с цветом(-ами) картриджа с тонером, свидетельствует об истечении ресурса картриджа. Рекомендуется заменить этот картридж на новый. Вы можете продолжать печать, но качество печати при этом не гарантируется.

<Продолжить печать (качество не гарантируется)>/<Продолжить печать (кач-во не гарантир.)>
Можно продолжать печать, но аппарат может работать некорректно.

<Печать невозможна. Вставлен поддельный картридж или картридж не Canon.>/<Печать невозможна. Возможно, использ. поддельный картридж или картридж не Canon.>

Это сообщение уведомляет о том, что качество печати, обеспечиваемое аппаратом, может быть не оптимальным. Рекомендуется заменить этот картридж новым.


Если отображается это сообщение, продолжать печать невозможно. <Canon Genuine Mode>

Если качество распечаток низкое

Если на распечатках появляется что-либо из показанного на рисунках, это означает, что в одном из картриджей заканчивается тонер. Замените картридж с низким уровнем тонера, даже если сообщения об этом не появляются. Процедура замены картриджа с тонером

Появляются полосы/печать неравномерная		Некоторые части выглядят тусклыми		Отпечаток неравномерный по плотности		Появляются белые пятна

Появляются пятна тонера		Пустое пространство оригинала приобретает сероватый оттенок

Процедура замены картриджа с тонером

Для замены картриджа с тонером выполните следующие действия.

Откройте переднюю крышку.

LBP664Cx / LBP663Cdw

LBP623Cdw / LBP621Cw

Извлеките лоток картриджей.

Потяните требуемый картридж с тонером вверх и извлеките его из аппарата.

Извлеките новый картридж с тонером из упаковки.

1	Потяните за язычок упаковочного материала на ровной поверхности.
2	Извлеките картридж с тонером.

Встряхните картридж с тонером (5–6 раз), как показано ниже, чтобы тонер внутри картриджа распределился равномерно.

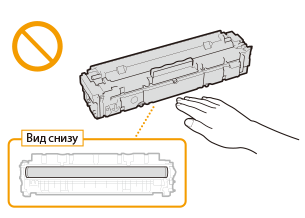

Не касайтесь поверхности барабана внизу картриджа с тонером.

Установите картридж с тонером.

Для каждого картриджа предусмотрен собственный отсек в лотке для картриджей, и этот лоток помечен соответствующей цветовой меткой (

). Поместите картридж в отсек соответствующего цвета.

Нижняя поверхность картриджа с тонером открыта; поэтому при установке картриджа с тонером в гнездо соблюдайте осторожность, чтобы не ударить картриджем по рамке гнезда.

Установите лоток для картриджей в аппарат и закройте переднюю крышку.

Сразу после закрытия передней крышки начнется процедура быстрой настройки (Быстрая настройка).
