Chargeur

6HJ4-01S
Cette section décrit le nom et l'utilisation de chaque partie du chargeur.

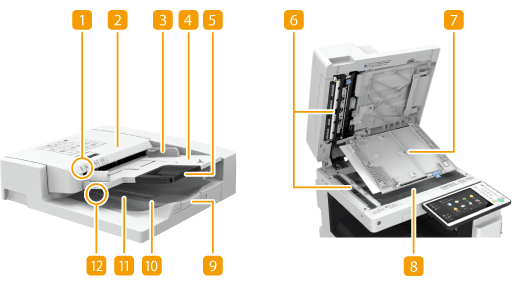

Lecteur Couleur RV 1 Passe-A
CRV-AV

Lecteur Couleur RV 1 Passe-A

Voyant de présence d'originaux

S'allume lorsque des originaux sont placés sur le réceptacle d'originaux.

Capot du chargeur

Ouvrez ce capot pour retirer le papier coincé dans le chargeur. Bourrages de papier dans le chargeur

Guides coulissants

Réglez ces guides en fonction de la largeur d'un original.

Réceptacle d'originaux

Les originaux placés ici sont automatiquement alimentés dans le chargeur. Si vous chargez deux ou plusieurs feuilles, les originaux peuvent être numérisés en continu. Placement des originaux

Extension du réceptacle d'originaux

Dépliez ce plateau lorsque vous chargez un original de grand format.

Zone de lecture des documents chargés

Les originaux placés dans le chargeur sont numérisés dans cette zone.

Capot de zone de lecture des documents chargés

Ouvrez ce capot pour remplacer une cartouche d'encre de marquage ou pour nettoyer la zone de lecture des documents chargés. Entretien

Vitre d'exposition

Si vous numérisez des livres, des documents épais ou des originaux fins ainsi que tout autre original incompatible avec le chargeur, placez-les sur la vitre d'exposition. Placement des originaux

Extension du réceptacle de sortie des originaux

Dépliez ce plateau lorsque vous numérisez des originaux de grand format pour éviter qu'ils ne tombent du chargeur. Ce plateau comporte deux longueurs différentes, selon le format des originaux.

Stoppeur original

Maintient les originaux pour soutenir correctement les originaux imprimés.

Réceptacle de sortie des originaux

Les originaux numérisés sont éjectés ici.

Voyant de sortie de l'original

Si vous placez les originaux dans le chargeur alors que les originaux d'une autre tâche restent dans le réceptacle de sortie des originaux, le voyant clignote pour notifier à l'utilisateur qu'il reste des originaux.

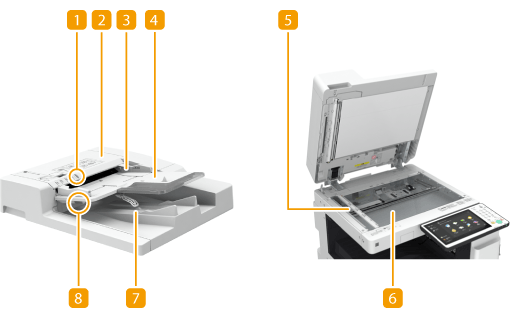

CRV-AV

Voyant de présence d'originaux

S'allume lorsque des originaux sont placés sur le réceptacle d'originaux.

Capot du chargeur

Ouvrez ce capot pour retirer le papier coincé dans le chargeur. Bourrages de papier dans le chargeur

Guides coulissants

Réglez ces guides en fonction de la largeur d'un original.

Réceptacle d'originaux

Les originaux placés ici sont automatiquement alimentés dans le chargeur. Si vous chargez deux ou plusieurs feuilles, les originaux peuvent être numérisés en continu. Placement des originaux

Zone de lecture des documents chargés

Les originaux placés dans le chargeur sont numérisés dans cette zone.

Vitre d'exposition

Si vous numérisez des livres, des documents épais ou des originaux fins ainsi que tout autre original incompatible avec le chargeur, placez-les sur la vitre d'exposition. Placement des originaux

Réceptacle de sortie des originaux

Les originaux numérisés sont éjectés ici.

Voyant de sortie de l'original

Pour éviter tout oubli d'originaux dans le réceptacle de sortie des originaux, ce témoin s'allume lors de la sortie d'originaux, et clignote quelques instants une fois tous les originaux éjectés.
Si vous placez un original épais sur la vitre d'exposition, n'appuyez pas trop fort sur le chargeur de document.
Ne placez pas d'objets dans le réceptacle de sortie des originaux. Vous risqueriez d'endommager les originaux.
Nettoyez périodiquement le chargeur et la vitre d'exposition afin d'optimiser les résultats d'impression. Nettoyage régulier
CONSEILS
Le mode Tampon est disponible lorsque le Stamp Unit-B* en option est installé sur le chargeur.
