Posizionamento degli originali
Posizionare gli originali sul vetro di lettura o nell'alimentatore. Per originali come libri e carta sottile/spessa non caricabili nell'alimentatore, posizionare gli originali sul vetro di lettura. Se si desidera acquisire originali fronte-retro o acquisire più fogli di originali, posizionare gli originali nell'alimentatore. Per ulteriori informazioni sui formati caricabili, vedere Carta disponibile.
| |||
Utilizzare originali perfettamente asciuttiQuando si posizionano gli originali, verificare che eventuali tracce di colla, inchiostro o fluido di correzione siano perfettamente asciutte. Per evitare inceppamenti della cartaNon inserire i seguenti tipi di originali nell'alimentatore, in quanto potrebbero provocare inceppamenti della carta:
|
 |
Per acquisire gli originali con maggiore precisioneGli originali inseriti nell'alimentatore vengono acquisiti durante l'alimentazione nella macchina. Gli originali posti sul vetro di lettura, al contrario, rimangono in una posizione fissa durante l'acquisizione. Per assicurare una scansione più accurata, si consiglia di posizionare gli originali sul vetro di lettura. Per la scansione di carta per tracciatura o lucidiPer acquisire originali trasparenti (ad esempio, carta per tracciatura o lucidi), posizionarli sul vetro di lettura e coprirli con un foglio di carta bianco. |
Posizionamento degli originali sul vetro di lettura
1
Aprire l'alimentatore.
2
Posizionare l'originale rivolto verso il basso sul vetro di lettura.

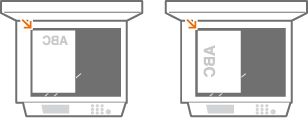

Allineare l'angolo dell'originale con l'angolo superiore sinistro del vetro di lettura e posizionare l'originale in modo che la parte superiore e la parte inferiore siano posizionati correttamente, come mostrato nella figure seguenti.

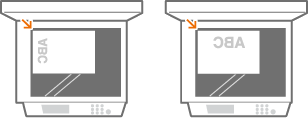

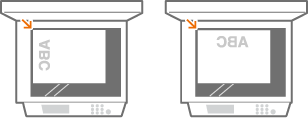

Per copiare un formato A5 originale, posizionarlo come mostrato nelle figure seguenti.
Orientamento verticale | Orientamento orizzontale | ||
 |  |
Per un orientamento verticale, selezionare <A5> come dimensione della carta di copia.
Per un orientamento orizzontale, selezionare <A5R> come dimensione della carta di copia.
Per un fax o una scansione di un formato A5 originale, posizionarlo con un orientamento orizzontale. Impostare il formato di scansione su <A5>.
3
Chiudere delicatamente l'alimentatore.
L'originale è pronto per la scansione.
Prima di iniziare la scansione, specificare il formato della carta e formato della scansione in base al formato dell'originale.
Al termine della scansione, rimuovere l'originale dal vetro di lettura.
 |
Quando si chiude l'alimentatore, prestare attenzione a non guardare direttamente in direzione della luce emessa attraverso il vetro di lettura. |
 |
Se un originale spesso, come un libro o una rivista, viene posizionato sul vetro di lettura, non spingere con forza sull'alimentatore. |
Inserimento degli originali nell'alimentatore
|
Non posizionare alcun oggetto nel vassoio di uscita degli originali, poiché facendolo si rischia di danneggiare gli originali. |
1
Distanziare le guide scorrevoli.
Muovere le guide scorrevoli verso l'esterno, finché la loro apertura non risulta leggermente più ampia della larghezza dell'originale.
2

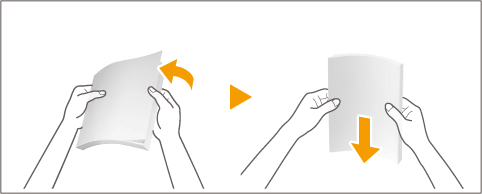

Smazzare la risma dell'originale e allineare i bordi.
Suddividere l'originale in piccole risme e allineare i bordi battendo leggermente alcune volte la risma su una superficie piana.
3
Inserire gli originali nell'alimentatore rivolti verso l'alto, il più avanti possibile.
Posizionare l'originale in modo che la parte superiore e inferiore siano posizionate correttamente, come mostrato nella figure seguenti.
Per copiare un formato A5 originale, posizionarlo come mostrato nelle figure seguenti.
Orientamento verticale | Orientamento orizzontale | ||
 |  |
Per un orientamento verticale, selezionare <A5> come dimensione della carta di copia.
Per un orientamento orizzontale, selezionare <A5R> come dimensione della carta di copia.
Per un fax o una scansione di un formato A5 originale, posizionarlo con un orientamento orizzontale. Impostare il formato di scansione su <A5>.
Raggiunta la profondità corretta, l'Indicatore di presenza degli originali si accende.
Accertarsi che la risma di originali non superi l'indicazione di carico limite (
). Se gli originali superano tale limite, è possibile che non vengano digitalizzati oppure potrebbero causare un inceppamento della carta.
). Se gli originali superano tale limite, è possibile che non vengano digitalizzati oppure potrebbero causare un inceppamento della carta.Lisciare sempre eventuali piegature negli originali prima di posizionarli nell'alimentatore.
Gli originali sottili possono arricciarsi se usati in un ambiente ad elevata temperatura o umidità.
4
Allineare le guide scorrevoli ai bordi dell'originale.
Muovere le guide scorrevoli verso l'interno fino ad allinearle perfettamente ai bordi dell'originale.
Gli originali sono pronti per la scansione.
Prima di iniziare la scansione, specificare il formato della carta e formato della scansione in base al formato dell'originale.
Allineare perfettamente le guide scorrevoli ai bordi dell'originale
Guide scorrevoli non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
Durante l'acquisizione dei documenti
Non aggiungere o rimuovere originali.
Al termine della scansione
Rimuovere gli originali digitalizzati dal vassoio di consegna originali per evitare inceppamenti della carta. Per evitare che gli originali rimangano nel vassoio di consegna originali, l'indicatore di consegna si accende mentre gli originali vengono espulsi e lampeggia per qualche istante dopo la consegna degli originali.
Durante la scansione di originali lunghi
Quando si acquisiscono originali lunghi (lunghezza fino a 630 mm), sostenerli con una mano durante l'alimentazione e l'uscita della carta.
Quando si posizionano originali in carta sottile
Può essere difficile posizionare gli originali in carta sottile. In questo caso, piegare leggermente la carta durante il posizionamento.
Fare attenzione a non esercitare una pressione eccessiva durante il posizionamento degli originali. L'originale potrebbe non essere alimentato correttamente oppure potrebbe provocare un inceppamento della carta.
Quando si esegue la scansione ripetuta dello stesso originale
Si consiglia di non eseguire ripetutamente la scansione dello stesso originale per più di cinque volte (il numero varia in base alla qualità della carta). L'originale può piegarsi o arricciarsi oppure può essere difficile inviarlo.
Gamma di scansione per originali a colori
Quando un originale a colori viene acquisito con l'impostazione per la discriminazione automatica dei colori, potrebbe essere identificato come documento in bianco e nero poiché contiene porzioni colorate solo nelle aree grigie, come mostrato nella seguente figura.
Originali su un lato | Originali fronte-retro | |||||
Lato anteriore | Lato posteriore | |||||
 Direzione di alimentazione della carta |  | |  | |||
：10 mm
：17 mmPer acquisire gli originali come documenti a colori, impostare la macchina in modalità A colori.
