Bourrages de papier dans le Module de Finition agrafage-V/Module de Finition P.A.C.-V

Vérifiez l'emplacement du bourrage papier sur l'afficheur tactile, et éliminez-le. Les Module de Finition agrafage-V/Module de Finition P.A.C.-V sont optionnels. Equipement optionnel
Vérification avant toute manipulation
Fermez tous les capots ouverts.
S'il y a du papier dans le réceptacle à brochure, retirez-le.
À l'intérieur du capot avant
Module de piqûre à cheval du Module de Finition P.A.C.-V

À l'intérieur du capot avant

1
Ouvrez la porte avant du finisseur.
2
Tournez le bouton d'éjection pour faire passer le papier coincé dans le réceptacle C.
3
Retirez le papier coincé de la zone de sortie du papier du Réceptacle C.
Ouvrez le guide de sortie et utilisez votre doigt pour le garder ouvert.
Tirez délicatement le papier dans le sens de la flèche.
Fermez le guide de sortie.
4
Ouvrez le guide d'échappement.
Ouvrez le guide d'éjection inférieur.
Ouvrez le guide de sortie supérieur.
5
Vérifiez si le papier est coincé.
Si du papier est coincé, tirez-le doucement dans le sens de la flèche.
Fermez le guide de sortie supérieur.
6
Soulevez le premier volet.
7
Vérifiez si le papier est coincé.
Si du papier est coincé, tirez-le doucement dans le sens de la flèche.
Abaissez le premier volet.
Fermez le guide de sortie inférieur.
8
Vérifiez si du papier est coincé dans le module de perforation ou le guide d'entrée.
Quand Unité de Perforation 2/3 Trous-A ou Unité de Perforation 2/4 Trous-A (pour la machine de 230 V uniquement) est relié.
Soulevez le module de perforation.
Si du papier est coincé, tirez-le doucement dans le sens de la flèche.
Abaissez le module de perforation.
Quand Unité de Perforation 2/3 Trous-A ou Unité de Perforation 2/4 Trous-A (pour la machine de 230 V uniquement) n'est pas installée.
Ouvrez le guide d'entrée.
Si du papier est coincé, tirez-le doucement dans le sens de la flèche.
Fermez le guide d'entrée.

9
Fermez la porte avant du finisseur.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.

Module de piqûre à cheval du Module de Finition P.A.C.-V

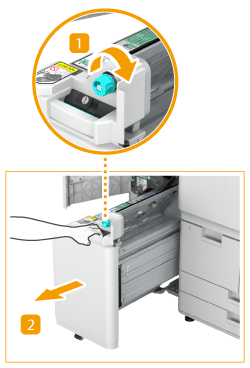

1
Ouvrez la porte avant du finisseur.
2
Sortez l'ensemble d'agrafage avec piqûre à cheval.
Tournez 10 fois environ le bouton situé au-dessus de l'ensemble d'agrafage avec piqûre à cheval.
Sortez l'ensemble d'agrafage avec piqûre à cheval.
3
Vérifiez si le papier est coincé.
Ouvrez le guide transparent.
Si du papier est coincé, tirez-le doucement dans le sens de la flèche.
Fermez le guide transparent.
4
Poussez délicatement l'ensemble d'agrafage avec piqûre à cheval pour le remettre dans sa position d'origine.
5
Fermez la porte avant du finisseur.
Continuez en suivant les instructions à l'écran pour procéder à une opération interrompue ou bien continuer à éliminer les bourrages papier.
