Papierstau in der Booklet Finisher-X
|
Zu überprüfen vor der InbetriebnahmeWenn sich Papier im Broschürenfach befindet, entfernen Sie es. |
Hinter der vorderen Abdeckung

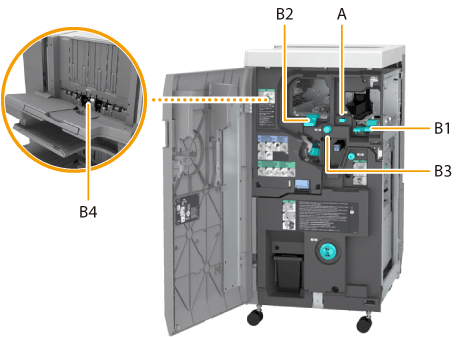

Papierstaupositionen werden durch Zahlen wie A bezeichnet, wie in der folgenden Abbildung dargestellt.
1
Vordere Abdeckung des Finishers öffnen.
2
Ist eine Puncher Unit-BG oder Puncher Unit-BH installiert, verschieben Sie die A-Führung, so dass diese an der Markierung ausgerichtet ist.
* Schieben Sie die Führung herein oder heraus, um die nächstgelegene  an der Markierung ( ) auszurichten. |
3
Öffnen Sie die Führung (B1).
4
Prüfen Sie, ob ein Papierstau vorliegt.
 | Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
 | Schließen Sie die Führung (B1). |
5
Öffnen Sie die Führung (B2).
6
Drehen Sie den Regler (B3) in Pfeilrichtung.
7
Wenn Papier in der Führung (B2) gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
8
Prüfen Sie, ob sich Papier in der Führung (B4) gestaut hat.
| Öffnen Sie die Führung (B4). |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
 | Schließen Sie die Führung (B4). |
9
Schließen Sie die Führung (B2).
10
Vordere Abdeckung des Finishers schließen.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
Sattelheftereinheit von Booklet Finisher-X

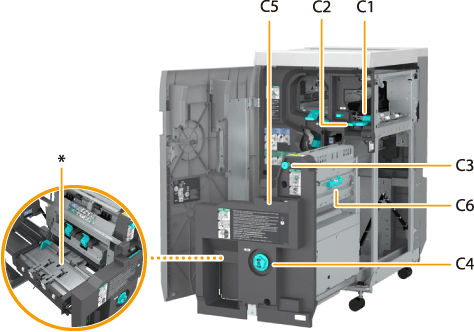

Die Positionen von Papierstaus werden durch Nummern angegeben (z. B. C1), wie in der folgenden Abbildung dargestellt.
* Auslassführung
1
Vordere Abdeckung des Finishers öffnen.
2
Öffnen Sie die Führung (C1).
3
Öffnen Sie die Führung (C2).
4
Prüfen Sie, ob ein Papierstau vorliegt.
| Drehen Sie den Knopf (C3) in Pfeilrichtung. Hat sich ein Papierstau gebildet, wird dieser in die Führung (C2) befördert. |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Führung (C2). |
5
Schließen Sie die Führung (C1).
6

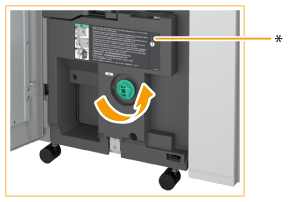

Drücken Sie den Regler (C4), und drehen Sie ihn gleichzeitig in Pfeilrichtung, bis die Lampe erlischt.
Dieses Vorgehen ist nicht erforderlich, wenn die Lampe nicht leuchtet.
* Lampe
7
Entfernen Sie jegliches ausgegebenes Papier aus dem Broschürenfach.
8
Ziehen Sie die Sattelsticheinheit (C5) heraus.
9
Überprüfen Sie, ob ein Papierstau hinter der rechten Abdeckung der Sattelheftereinheit (C6) vorliegt.
| Öffnen Sie die rechte Abdeckung (C6). |
| Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die rechte Abdeckung (C6). |
10
Öffnen Sie die Ausgabeführung, und überprüfen Sie, ob ein Papierstau vorliegt.
Dieses Vorgehen ist nicht erforderlich, wenn der Inner Booklet Trimmer-A angeschlossen ist.
| Wenn ein Papierstau vorliegt, öffnen Sie die Auslassführung, und ziehen Sie das Papier vorsichtig in Pfeilrichtung heraus.  |
| Schließen Sie die Auslassführung. |
11
Schieben Sie die Sattelheftereinheit (C5) wieder ein, und schließen Sie die vordere Abdeckung des Finishers.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
