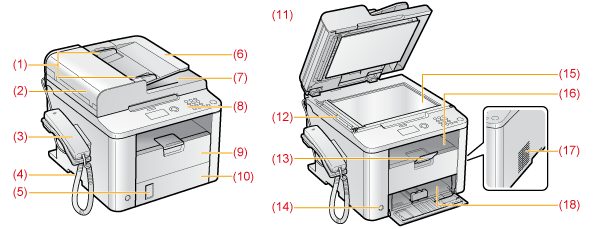

Передня сторона
|
(1)
|
Напрямні для документів
Напрямні регулюються відповідно до розміру документа.
|
|
(2)
|
Кришка пристрою подавання
Відкрийте цю кришку для усунення зминання паперу.
|
|
(3)
|
Додаткова слухавка
Використовуйте додаткову слухавку для телефонних дзвінків або надсилання факсу вручну.
|
|
(4)
|
Ручки для перенесення
Тримайте апарат за цю ручку при підніманні та транспортуванні.
|
|
(5)
|
Індикатор кількості паперу
Відображає кількість паперу, який залишився.
|
|
(6)
|
Лоток пристрою подавання документів
Покладіть документи для сканування в цей лоток.
|
|
(7)
|
Лоток повернення документів
Пристрій подавання документів повертає їх у цей лоток після сканування.
|
|
(8)
|
Панель керування
Ця панель використовується для керування апаратом.
|
|
(9)
|
Передня кришка
Для завантаження паперу відкрийте кришку.
|
|
(10)
|
Опустіть передню кришку
Відкрийте при використанні паперу більшого формату, ніж LTR.
|
|
(11)
|
Пристрій подавання
За допомогою пристрою подавання можна проводити неперервне сканування автоматично.
|
|
(12)
|
Область сканування
Використовується для сканування документів з пристрою подавання.
|
|
(13)
|
Обмежувач паперу
Запобігає випадінню паперу з вивідного лотка.
|
|
(14)
|
Кнопка живлення
Служить для ввімкнення та вимкнення живлення.
|
|
(15)
|
Скло експонування
Використовується для розміщення документів.
|
|
(16)
|
Вихідний лоток
На вихідний лоток виводяться друковані аркуші (копії, роздруківки та факси).
|
|
(17)
|
Вентиляційні отвори
Служить для охолодження внутрішніх частин апарата.
Залиште достатньо вільного місця навколо апарата, щоб він міг повністю охолоджуватися. |
|
(18)
|
Касета для паперу
Сюди завантажується папір.
|
