Fronte

imageRUNNER ADVANCE 715i III/615i III/525i III
imageRUNNER ADVANCE 715iZ III/615iZ III/525iZ III

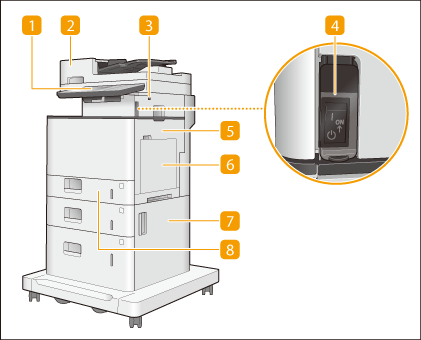

Pannello comandi

Il pannello comandi è composto da tasti numerici, , indicatori, pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi. Pannello comandi

Alimentatore

Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione. Alimentatore

Porta USB (lato anteriore destro della macchina)

È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.

Interruttore di alimentazione

Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Accensione della macchina
Spegnimento della macchina

Pannello destro dell'unità principale

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Vassoio multiuso

Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel cassetto.
Vassoio multiuso
Caricamento carta nel vassoio multiuso

Pannello destro del cassetto

Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta

Cassetto 1

Caricare il tipo di carta che si utilizza frequentemente. Cassetto

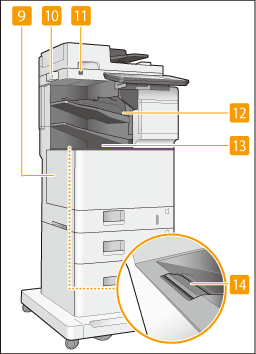

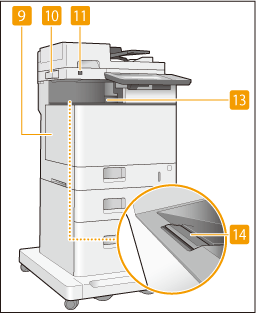

Pannello sinistro dell'unità principale

Aprire questo coperchio per sostituire la cartuccia del toner. Sostituzione della cartuccia del toner

Custodia dei panni per la pulizia del vetro di lettura

Usare questa scatola per conservare i panni per la pulizia del vetro di lettura.

Sensore di movimento

Quando il sensore di movimento rileva la presenza di una persona in prossimità della macchina, la macchina esce automaticamente dalla modalità di riposo. Attivazione della modalità di riposo

Finisher

Quando viene emessa la carta, è possibile utilizzare le funzioni di finitura. Finisher (imageRUNNER ADVANCE 715iZ III/615iZ III/525iZ III)

Vassoio di uscita (Vassoio A)

Una volta conclusa la stampa, la carta viene posizionata qui. Se si utilizza imageRUNNER ADVANCE 715iZ III/615iZ III/525iZ III, si possono specificare le funzioni per le quali il vassoio è utilizzato, configurando <Impostazioni vassoio di consegna>. <Impostazioni vassoio di consegna>

Supporto vassoio uscita carta

Alzare questo supporto in modo che la carta stampata non scivoli giù.
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni.
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato destro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB. Lavoro con i dati nel supporto di memoria
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente.
Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina.
La macchina supporta dispositivi di memoria USB in formato FAT32/exFAT.
Dispositivi e tipi di impiego non supportati
Supporti di memoria con funzioni di protezione
Supporti di memoria che non soddisfano le specifiche USB
Lettori di schede di memoria collegati tramite USB
Collegamento dei supporti di memoria tramite cavo di prolunga
Collegamento dei supporti di memoria tramite un hub USB
