Encallaments de paper a la Copy Tray-R
Comproveu la ubicació de l'encallament de paper a la pantalla tàctil i retireu el paper encallat. La Copy Tray-R és opcional. Equipaments opcionals
|
|
Confirmar abans de manipularTanqueu qualsevol tapa que estigui oberta.
|
1
Traieu el paper d'impressió de la safata.
2
Mireu si hi ha paper encallat a la safata.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
IMPORTANT:
Si el paper encallat no surt quan l'estireu amb compte, continueu amb el pas següent. No estireu amb força el paper encallat, perquè podrien quedar-ne trossos a l'interior de l'equip i provocar el mal funcionament de l'equip.
3
Obriu la tapa davantera.
4

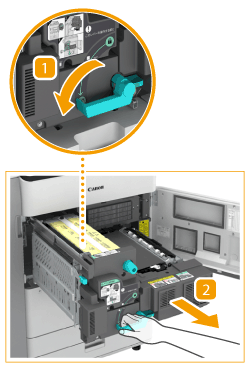

Traieu la unitat de transport de fixació.
|
Gireu la palanca verda cap a l'esquerra.
|
|
Traieu la unitat de transport de fixació.
|
5
Mireu si hi ha paper encallat a la unitat de fixació.
IMPORTANT:
Si el paper encallat no surt quan l'estireu amb compte, continueu amb el pas següent. No estireu amb força el paper encallat, perquè podrien quedar-ne trossos a l'interior de l'equip i provocar el mal funcionament de l'equip.
|
|
Obriu la guia esquerra.
|
|
|
Si hi ha paper encallat a la part dreta de la unitat de fixació, estireu-lo amb compte.
|
|
Gireu el pom en la direcció de la fletxa per treure el paper encallat.
|
|
Si hi ha paper encallat a la part esquerra de la unitat de fixació, primer estireu-lo amb compte i, després, traieu-lo.
|
|
|
Tingueu cura de no fer-vos mal amb les grapes.
|
6
Mireu si hi ha paper encallat a la guia de l'esquerra.
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia esquerra.
|
7
Mireu si hi ha paper encallat a la guia inferior.
|
|
Abaixeu el pom verd per obrir la guia inferior.
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia inferior.
|
8

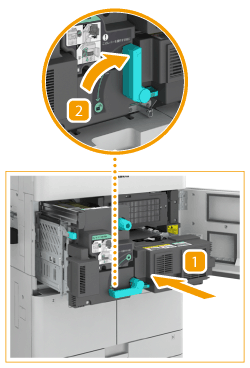

Introduïu la unitat de transport de fixació fins a la posició original.
|
|
Introduïu la unitat de transport de fixació fins a la posició original.
|
|
|
Col·loqueu de nou la palanca verda a la posició original.
|
9
Tanqueu la tapa davantera.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
