Encallaments de paper a la Document Insertion Unit-N

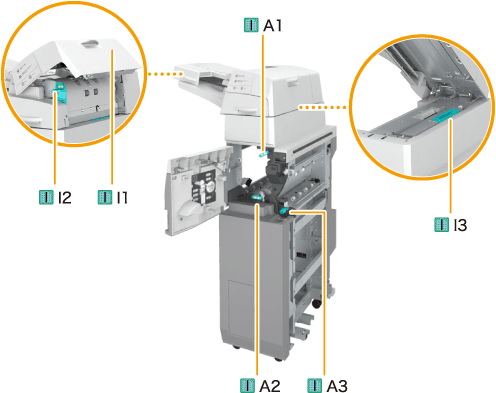

Comproveu la ubicació de l'encallament de paper a la pantalla tàctil i seguiu el procediment descrit en aquesta secció per eliminar l'encallament de paper. Les ubicacions dels encallaments de paper s'indiquen amb números com ara I-I1 o I-A1, que es mostren a la il·lustració següent. L'accessori Document Insertion Unit-N és opcional. Equipaments opcionals
|
IMPORTANT
|
|
Part de la Document Insertion Unit-N pot interferir amb la unitat d'acabat quan s'eliminen encallaments de paper. Aixequeu la unitat d'inserció de documents abans d'eliminar els encallaments de la unitat d'acabat.
|
|
NOTA
|
Confirmar abans de manipularTanqueu qualsevol tapa que estigui oberta.
|
1
Traieu el paper que no s'hagi encallat de la unitat d'inserció.
2

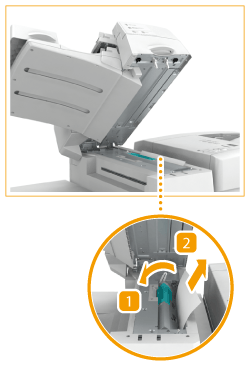

Mireu si hi ha paper encallat a la tapa superior (I-I1) de la unitat d'inserció de documents.
|
Obriu la tapa superior de la unitat d'inserció (I-I1).
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
3
Mireu si hi ha paper encallat a la guia (I-I2).
|
|
Obriu la guia (I-I2).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
4
Tanqueu la guia (I-I2) i després la tapa superior (I-I1).
5
Mentre pressioneu la palanca de l'agafador, obriu la unitat d'inserció.
6
Mireu si hi ha paper encallat a la guia (I-I3).
|
|
Obriu la guia (I-I3).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
7
Tanqueu la guia (I-I3) i la unitat d'inserció.
8
Obriu la tapa davantera de la unitat d'inserció.
9
Obriu la guia (I-A1).
10
Mireu si hi ha paper encallat a la guia (I-A1).
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia (I-A1).
|
11
Obriu la guia (I-A2).
12
Gireu el pom (I-A3) i comproveu si hi ha paper encallat.
|
|
Gireu el pom (I-A3).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
13
Tanqueu la guia (I-A2) i la tapa davantera.
14
Torneu a col·locar el paper a la unitat d'inserció.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
NOTA:
Si el missatge d'encallament de paper apareix repetidament, obriu la guia d'entrada que hi ha a sobre del pom (I-A3) a l'interior de la tapa davantera i comproveu si queda paper.
