Papel encravado no Document Insertion Unit-N

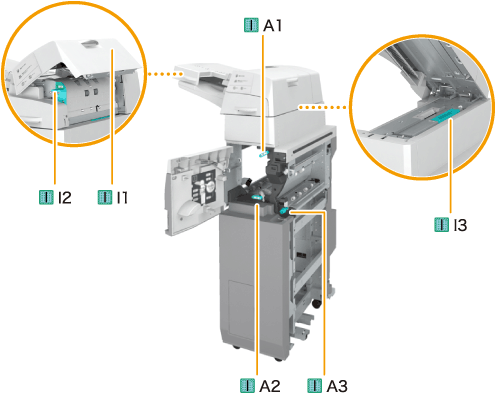

Verifique a localização do papel encravado no visor do painel digital e siga o procedimento descrito nesta secção para retirar o papel encravado. Os locais onde o papel encravou são indicados por números como I-I1 ou I-A1, que são apresentados na figura abaixo. O Document Insertion Unit-N é opcional. Equipamento opcional
|
IMPORTANTE
|
|
Parte da Document Insertion Unit-N pode interferir com o finalizador quando remover o papel encravado. Levante a unidade de inserção de documentos antes de retirar o papel encravado do finalizador.
|
|
NOTA
|
Confirmar antes do manuseamentoFeche as tampas que estiverem abertas.
|
1
Remova o papel não encravado da unidade de inserção de documentos.
2

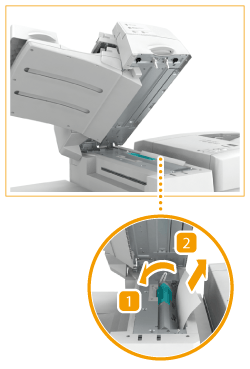

Verifique se existe papel encravado na tampa superior (I-I1) da unidade de inserção de documentos.
|
Abra a tampa superior (I-I1) da unidade de inserção de documentos.
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
3
Verifique se existe papel encravado na guia (I-I2).
|
|
Abra a guia (I-I2).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
4
Feche a guia (I-I2) e a tampa superior (I-I1).
5
Carregando na alavanca, abra a unidade de inserção de documentos.
6
Verifique se existe papel encravado na guia (I-I3).
|
|
Abra a guia (I-I3).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
7
Feche a guia (I-I3) e a unidade de inserção de documentos.
8
Abra a tampa da frente da unidade de inserção de documentos.
9
Abra a guia (I-A1).
10
Verifique se existe papel encravado na guia (I-A1).
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia (I-A1).
|
11
Abra a guia (I-A2).
12
Rode o botão (I-A3) e verifique se existe papel encravado.
|
|
Rode o botão (I-A3).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
13
Feche a guia (I-A2) e a tampa da frente.
14
Volte a colocar papel na unidade de inserção de documentos.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
NOTA:
Se a mensagem de papel encravado aparecer repetidamente, abra a guia de entrada situada por cima do botão (I-A3) no interior da tampa da frente e verifique se existe papel.
