Замятие бумаги в Booklet Finisher-X
Проверьте место замятия бумаги, которое указано на сенсорном дисплее, и устраните замятие. Модуль Booklet Finisher-X приобретается отдельно. Дополнительное оборудование
|
|
Подтверждение подключенияЕсли в брошюрном лотке имеется бумага, удалите ее.
|
Внутри передней крышки

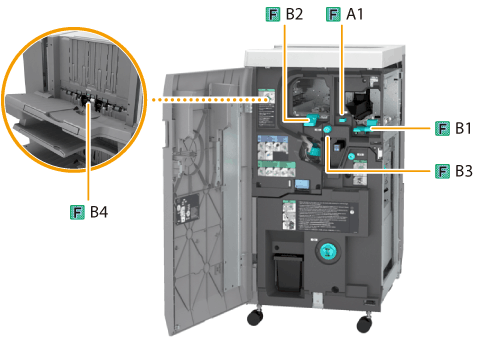

Места замятия бумаги обозначены на следующем рисунке номерами, например F-A1 или F-B1.
1
Откройте переднюю крышку финишера.
2

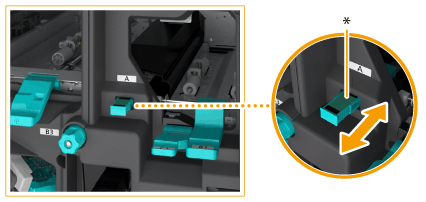

Если подключен Puncher Unit-BG или Puncher Unit-BH, переместите направляющую (F-A1) так, чтобы выровнять ее по отметке.
|
* Перемещайте направляющую в разные стороны, чтобы выровнять ближайшую
 с отметкой ( ). |
3
Откройте направляющую (F-B1).
4
Проверьте наличие замятой бумаги.
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте направляющую (F-B1).
|
5
Откройте направляющую (F-B2).
6
Поверните диск (F-B3) в направлении стрелки.
7
Если бумага замята в направляющей (F-B2), осторожно вытяните ее в направлении стрелки.
8

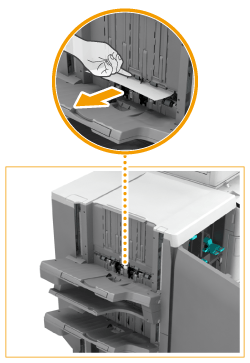

Проверьте наличие замятой бумаги в направляющей (F-B4).
|
|
Откройте направляющую (F-B4).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте направляющую (F-B4).
|
9
Закройте направляющую (F-B2).
10
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
Блок центральной прошивки Booklet Finisher-X

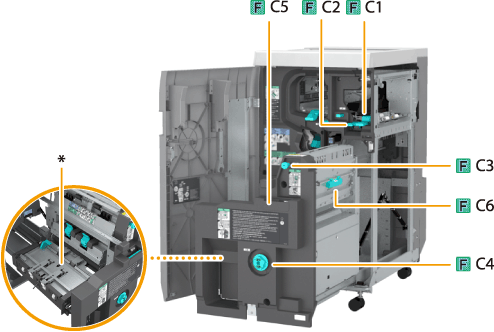

Места замятия бумаги обозначены на следующем рисунке номерами, например F-C1 или F-C2.
* Направляющая вывода
1
Откройте переднюю крышку финишера.
2
Откройте направляющую (F-C1).
3
Откройте направляющую (F-C2).
4
Проверьте наличие замятой бумаги.
|
|
Поверните диск (F-C3) в направлении стрелки.
Если бумага замята, она подается к направляющей (F-C2).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Закройте направляющую (F-C2).
|
5
Закройте направляющую (F-C1).
6

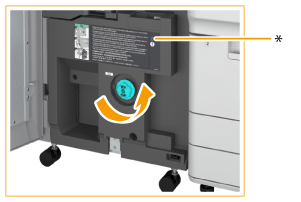

Нажав на диск (F-C4), поверните его в направлении стрелки до выключения лампы.
Эта процедура необходима только в том случае, если лампа включена.
* Лампа
7
Уберите выведенную бумагу из лотка для буклетов.
8
Выдвиньте блок центральной прошивки (F-C5).
9
Проверьте наличие замятой бумаги в правой крышке блока центральной прошивки (F-C6).
|
|
Откройте правую крышку (F-C6).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Закройте правую крышку (F-C6).
|
10
Откройте направляющую вывода и проверьте наличие замятия бумаги.
Эта процедура необходима только в том случае, если присоединено устройство Inner Booklet Trimmer-A.
|
|
Если бумага замята, откройте направляющую вывода и осторожно вытяните бумагу в направлении стрелки.
|
|
|
Закройте направляющую вывода.
|
11
Вдвиньте блок центральной прошивки (F-C5) и закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
