Замятие бумаги в Staple Finisher-W PRO/Booklet Finisher-W PRO

Проверьте место замятия бумаги, которое указано на сенсорном дисплее, и устраните замятие. Staple Finisher-W PRO/Booklet Finisher-W PRO приобретаются отдельно. Дополнительное оборудование
Подтверждение подключения
Закройте все открытые крышки.
Внутри верхней крышки
Внутри передней крышки
Блок центральной прошивки Booklet Finisher-W PRO

Внутри верхней крышки

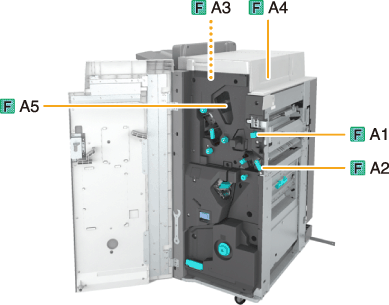

Места замятия бумаги обозначены на следующем рисунке номерами, например F-A1 или F-A2.
ВАЖНО
Если непосредственно рядом с финишером подсоединено Document Insertion Unit-N, оно может отчасти затруднять устранение замятия бумаги в финишере. Прежде чем устранить замятие бумаги в финишере, поднимите устройство вставки документов.
1
Откройте переднюю крышку финишера.
2
Если присоединено устройство Puncher Unit-BT или Puncher Unit-BU, нажмите кнопку (F-A1) до упора.
3
Откройте направляющую (F-A2).
4
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
5
Закройте направляющую (F-A2).
6
Если непосредственно рядом с финишером подсоединено Document Insertion Unit-N, откройте документ вставки документов.

7
Проверьте наличие замятой бумаги в верхней крышке (F-A3).
Откройте верхнюю крышку (F-A3).
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
8
Откройте направляющую (F-A4).
9
Проверьте наличие замятой бумаги.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
Закройте направляющую (F-A4).
10
Закройте верхнюю крышку (F-A3).
После закрытия верхней крышки финишера, нажмите в местах, обозначенных этикетками, чтобы обеспечить плотное закрывание крышки.
11

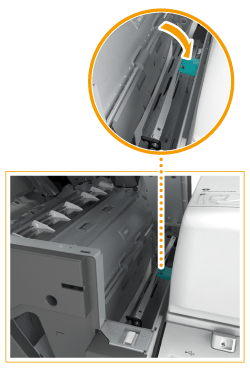

Если бумага замята в направляющей F-A5 (расположенной в углублении), осторожно вытяните ее в направлении стрелки.
12
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.

Внутри передней крышки

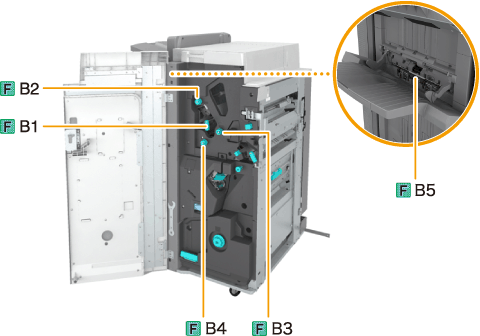

Места замятия бумаги обозначены на следующем рисунке номерами, например F-B1 или F-B2.
1
Откройте переднюю крышку финишера.
2
Откройте направляющую (F-B1).
3
Поверните ручку (F-B2) и проверьте наличие замятия бумаги.
Поверните ручку (F-B2).
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
4
Закройте направляющую (F-B1).
5
Поверните ручки (F-B3, F-B4) и проверьте наличие замятия бумаги.
Поверните ручку (F-B3) в направлении стрелки.
Если бумага замята, она подается к выводной щели.
Поверните ручку (F-B4) в направлении стрелки.
Если бумага замята, она подается к выводной щели.
6

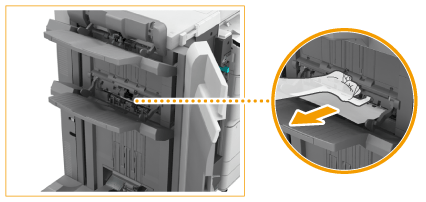

Поднимите направляющую F-B5 (расположенную в отверстии нижнего лотка для бумаги) и осторожно вытяните замятую бумагу в направлении стрелки.
7
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.

Блок центральной прошивки Booklet Finisher-W PRO

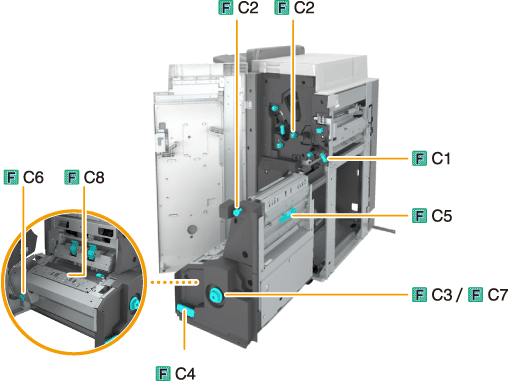

Места замятия бумаги обозначены на следующем рисунке номерами, например F-C1 или F-C2.
1
Откройте переднюю крышку финишера.
2
Откройте направляющую (F-C1).
3
Поверните диск и проверьте наличие замятия бумаги.
Поверните верхний диск (F-C2) в направлении стрелки.
Если бумага замята, она подается к направляющей (F-C1).
Поверните нижний диск (F-C2) в направлении стрелки.
Если бумага замята, она подается к направляющей (F-C1).
4
Осторожно вытяните замятую бумагу из направляющей F-C1 в направлении стрелки.
5
Закройте направляющую (F-C1).
6
Нажав на диск (F-C3), поверните его в направлении стрелки до выключения лампы.
Эта процедура необходима только в том случае, если лампа включена.
* Лампа
Поворачивая диск (F-C3), подайте замятую бумагу к направляющей вывода лотка для буклетов.
Если подсоединено устройство Booklet Trimmer-F, путем вращения диска замятая бумага подается к ремню подачи устройства Booklet Trimmer-F.
7
Если на конвейере лотка для буклетов есть замятая бумага, удалите ее.
Если подсоединено устройство Booklet Trimmer-F, удалите замятую бумагу, выступающую из ремня подачи.
8
Выдвиньте блок центральной прошивки (F-C4).
9
Проверьте наличие замятой бумаги в блоке центральной прошивки.
Откройте правую крышку блока центральной прошивки (F-C5).
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
Закройте правую крышку блока центральной прошивки (F-C5).
10

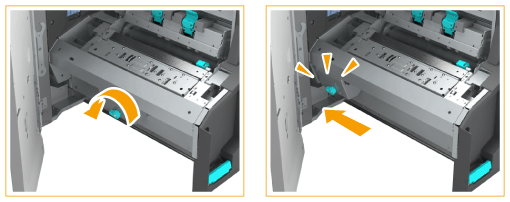

Убедитесь в том, что прижимной блок вставлен полностью.
В противном случае поверните диск (F-C6), чтобы вставить блок полностью.
Прижимной блок предназначено для обеспечения ровного сгиба в центре листа для производства буклета. Если прижимной блок не находится в надлежащем положении, то бумага, используемая для центральной прошивки, не может быть подана в лоток для буклетов.
11
Проверьте наличие замятой бумаги в области вывода блока центральной прошивки.
Нажав на диск (F-C7), поверните его в направлении стрелки до выключения лампы.
Если бумага замята в области вывода блока центральной прошивки, осторожно вытяните ее в направлении стрелки.
* Лампа
12
Откройте направляющую (F-C8) и проверьте наличие замятия бумаги.
Если бумага замята, откройте направляющую (F-C8) и осторожно вытяните бумагу в направлении стрелки.
13
Закройте направляющую (F-C8).
14
Вдвиньте блок центральной прошивки и закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
