Käyttöpaneeli

Tässä osassa kuvataan käyttöpaneelin painikkeiden nimet ja käyttö.

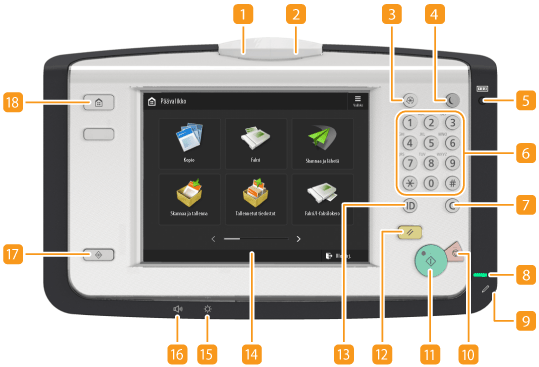

Pystysuuntainen käyttöpaneeli

Kun lisävarusteena saatava Upright Control Panel-H on asennettu, voit säätää koko käyttöpaneelin sijaintia ja kulmaa niin, että kosketusnäyttö näkyy hyvin.

Käsittely/Data-merkkivalo

Vilkkuu, kun toiminto, esimerkiksi lähetys tai tulostus, on käynnissä. Palaa vihreänä kun asiakirjoja on odottamassa käsittelyä.

Virhe-merkkivalo

Vilkkuu tai palaa, kun tapahtuu virhe, esim. paperitukos.

TÄRKEÄÄ:

Jos Virhe-merkkivalo vilkkuu, noudata kosketusnäytön ohjeita.
Paperitukosten poistaminen
Juuttuneiden niittien poistaminen

Jos Virhe-merkkivalo palaa jatkuvasti punaisena, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään.

[Asetukset/Tallennus]-painike

Painamallä tätä voit aloittaa monien laitteen asetusten määrittämisen, kuten <Yleisasetukset> tai <Aseta vastaanottaja>. Asetukset/Tallennus

[Tehonsäästö]-painike

Paina tästä ja aseta laite lepotilaan. Painike palaa vihreänä laitteen ollessa lepotilassa. Lepotilaan siirtyminen

[Laskin-/laitetiedot]-painike

Painamalla tästä esiin tulee kokonaissivumäärä, jota käytetään esim. kopioimiseen ja tulostamiseen kosketusnäytöllä. Voit myös tarkistaa laitteen sarjanumeron ja IP-osoitteen ja lisävarusteiden laitetiedot. Voit myös tarkistaa kiintolevyn tietojen salaukseen liittyvän turvasirun versiotiedot. Kopioinnin/tulostuksen/faksauksen/skannauksen sivumäärän tarkistaminen

Numeropainikkeet ([0]–[9])

Numeroiden syöttämiseen. Merkkien syöttäminen

[Tyhjennä]-painike

Poista antamasi arvot tai merkit painamalla tätä.

Päävirta-merkkivalo

Syttyy, kun laite käynnistetään. Laitteen käynnistäminen

Muokkauskynä

Käytä muokkauskynää kosketusnäytöllä, esimerkiksi kun syötät merkkejä. Jos muokkauskynä katoaa, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. Älä käytä muokkauskynän sijasta mitään teräväkärkista esinettä, kuten lyijykynää tai kuulakärkikynää.

[Seis]-painike

Pysäyttää lähetys- tai tulostustyön. Kopio-/tulostustöiden peruuttaminen

[Aloita]-painike

Paina tätä käynnistääksesi asiakirjojen kopioinnin tai skannauksen.

[Palautus]-painike

Painamalla tätä voit peruuttaa asetukset ja palauttaa aiemmin määritetyt asetukset.

ID (Kirjaudu sisään/ulos) -painike

Valitse tämä painike kirjautuaksesi sisään, kun henkilökohtainen todentaminen on välttämätön. Kun olet lopettanut laitteen käytön, kirjaudu ulos painamalla uudelleen tätä painiketta. Laitteeseen kirjautuminen

Kosketusnäyttö

Kunkin toiminnon asetusnäytön lisäksi myös virheen tilanne näkyy tässä näytössä. Kosketusnäytön käyttäminen

Kirkkauden säätökiekko

Säädä kosketusnäytön kirkkautta tällä kiekolla. Lisää kirkkautta kääntämällä valitsinta myötäpäivään ja vähennä kääntämällä vastapäivään.

Äänenvoimakkuusasetukset-painike

Valitse tämä näyttö, kun haluat säätää faksien lähetyksen/vastaanottamisen äänenvoimakkuutta tai asettaa hälytysäänen ilmoittamaan virheestä. Ääniasetukset

[Tilavalvonta]-painike

Tätä painamalla voit tarkistaa tulostuksen tai faksauksen tilan tai näyttää laitteen käyttöhistorian. Voit myös tarkistaa laitteen tilan, kuten jäljellä olevat paperin ja väriaineen määrät ja mahdollisesti tapahtuneet virheet. Kosketusnäytön käyttäminen

[Päävalikko]-painike

Painamalla tätä voit avata Päävalikko-näytön, jossa ovat perustoimintojen painikkeet. Kosketusnäytön käyttäminen

Kosketusnäytön asennon ja kulman säätäminen

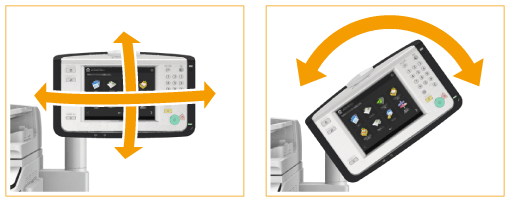

Jos kosketusnäyttö ei näy selkeästi, voit säätää sen asentoa ja kulmaa. Kun säädät kosketusnäyttöä, tartu siihen molemmin käsin ja säädä hitaasti sen asentoa ja kulmaa kuten allaolevassa kuvassa.

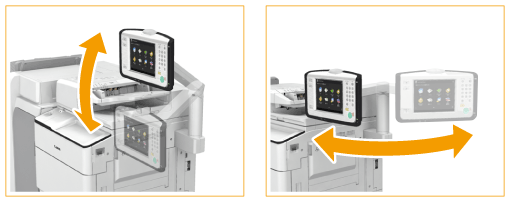

Voit säätää varren kulmaa kuten alla on kuvattu. Jos ylität säätökulman mihin tahansa suuntaan, kosketusnäytön tukivarsi saattaa mennä rikki.

Voit säätää kosketusnäytön kulmaa kuten alla on kuvattu. Jos ylität säätökulman mihin tahansa suuntaan, kosketusnäytön tukivarsi saattaa mennä rikki.

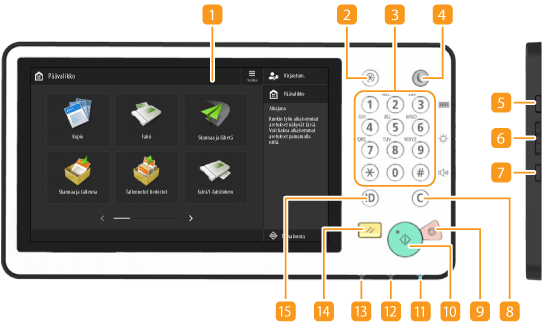

Tasainen käyttöpaneeli

Kosketusnäyttö

Kunkin toiminnon asetusnäytön lisäksi myös virheen tilanne näkyy tässä näytössä. Kosketusnäytön käyttäminen

[Asetukset/Tallennus]-painike

Painamallä tätä voit aloittaa monien laitteen asetusten määrittämisen, kuten <Yleisasetukset> tai <Aseta vastaanottaja>. Asetukset/Tallennus

Numeropainikkeet ([0]–[9])

Numeroiden syöttämiseen. Merkkien syöttäminen

[Tehonsäästö]-painike

Paina tästä ja aseta laite lepotilaan. Painike palaa vihreänä laitteen ollessa lepotilassa. Lepotilaan siirtyminen

[Laskin-/laitetiedot]-painike

Painamalla tästä esiin tulee kokonaissivumäärä, jota käytetään esim. kopioimiseen ja tulostamiseen kosketusnäytöllä. Voit myös tarkistaa laitteen sarjanumeron ja IP-osoitteen ja lisävarusteiden laitetiedot. Voit myös tarkistaa kiintolevyn tietojen salaukseen liittyvän turvasirun versiotiedot.
Kopioinnin/tulostuksen/faksauksen/skannauksen sivumäärän tarkistaminen

Kirkkauden säätöpainike

Säädä kosketusnäytön kirkkautta tällä kiekolla. Lisää kirkkautta painamalla painikkeen pluspuolta ja vähennä kirkautta painamalla miinuspuolta.

Äänenvoimakkuusasetukset-painike

Valitse tämä näyttö, kun haluat säätää faksien lähetyksen/vastaanottamisen äänenvoimakkuutta tai asettaa hälytysäänen ilmoittamaan virheestä. Ääniasetukset

[Tyhjennä]-painike

Poista antamasi arvot tai merkit painamalla tätä.

[Seis]-painike

Pysäyttää lähetys- tai tulostustyön. Kopio-/tulostustöiden peruuttaminen

[Aloita]-painike

Paina tätä käynnistääksesi asiakirjojen kopioinnin tai skannauksen.

Päävirta-merkkivalo

Syttyy, kun laite käynnistetään. Laitteen käynnistäminen

Virhe-merkkivalo

Vilkkuu tai palaa, kun tapahtuu virhe, esim. paperitukos.

TÄRKEÄÄ:

Jos Virhe-merkkivalo vilkkuu, noudata kosketusnäytön ohjeita.
Paperitukosten poistaminen
Juuttuneiden niittien poistaminen

Jos Virhe-merkkivalo palaa jatkuvasti punaisena, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään.

Käsittely/Data-merkkivalo

Vilkkuu, kun toiminto, esimerkiksi lähetys tai tulostus, on käynnissä. Palaa vihreänä kun asiakirjoja on odottamassa käsittelyä.

[Palautus]-painike

Painamalla tätä voit peruuttaa asetukset ja palauttaa aiemmin määritetyt asetukset.
