Papierstoringen in de Booklet Finisher-X

In de voordeur
Rugnietapparaat van de Booklet Finisher-X
Controleren voor verwerking
Als er papier in het boekjesblad zit, verwijdert u dit.

In de voordeur

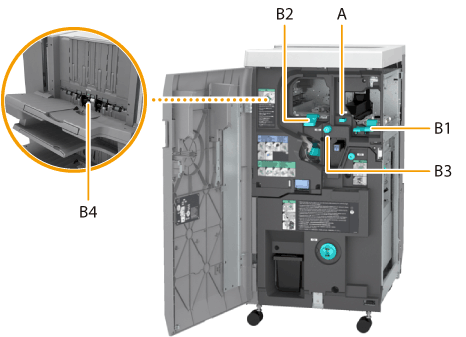

De plaatsen van papierstoringen worden aangegeven met nummers, zoals A, zoals hieronder is weergegeven.
1
Open de voordeur van de finisher.
2
Als de Puncher Unit-BG of Puncher Unit-BH is aangesloten, verschuift u de geleider (A) zodat die op een lijn staat met de markering.
* Schuif de geleider erin of eruit om deze op een lijn te zetten met de dichtstbijzijnde  met de markering ().
3
Open de geleider (B1).
4
Controleer of er papier is vastgelopen.
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de geleider (B1).
5
Open de geleider (B2).
6
Draai de schijf (B3) in de richting van de pijl.
7
Als er papier is vastgelopen in de geleider (B2), trekt u dit voorzichtig naar buiten in de richting van de pijl.
8
Controleer of er papier in de geleider (B4) vastzit.
Open de geleider (B4).
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de geleider (B4).
9
Sluit de geleider (B2).
10
Sluit de voordeur van de finisher.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.

Rugnietapparaat van de Booklet Finisher-X

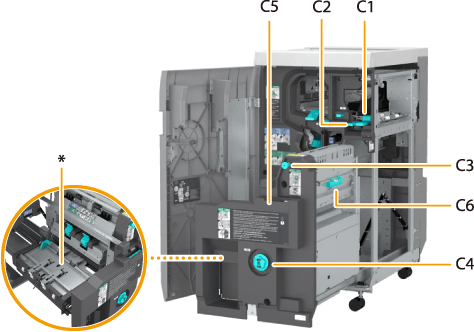

De plaatsen van papierstoringen worden aangegeven met nummers, zoals C1, zoals hieronder is weergegeven.
* Uitvoergeleider
1
Open de voordeur van de finisher.
2
Open de geleider (C1).
3
Open de geleider (C2).
4
Controleer of er papier is vastgelopen.
Draai de knop (C3) in de richting van de pijl.
Als er papier is vastgelopen, wordt dit naar de geleider gevoerd (C2).
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de geleider (C2).
5
Sluit de geleider (C1).
6

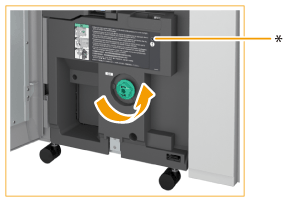

Terwijl u op de schijf (C4) drukt, draait u die in de richting van de pijl totdat de lamp uitgaat.
Deze procedure is niet nodig als de lamp uit is.
* Lamp
7
Verwijder het uitvoerpapier van de boekjeslade.
8
Trek de rugnieteenheid (C5) naar buiten.
9
Controleer of er papier is vastgelopen in de rechterklep van de rugnieteenheid (C6).
Open het rechterpaneel (C6).
Als er papier is vastgelopen, trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit het rechterpaneel (C6).
10
Open de uitvoergeleider en controleer of er papier is vastgelopen.
Deze procedure is niet nodig als het Inner Booklet Trimmer-A is aangesloten.
Als er papier is vastgelopen, opent u de uitvoergeleider en trekt u dit voorzichtig naar buiten in de richting van de pijl.
Sluit de uitvoergeleider.
11
Duw de rugnieteenheid (C5) naar binnen en sluit de voordeur van de finisher.
Ga door met het volgen van de instructies op het scherm om door te gaan met de onderbroken bewerking, of ga door met het oplossen van papierstoringen.
