Papel encravado no Booklet Finisher-X
|
|
Confirmar antes do manuseamentoSe existir papel colocado no tabuleiro de folhetos, retire o papel.
|
Dentro da tampa da frente

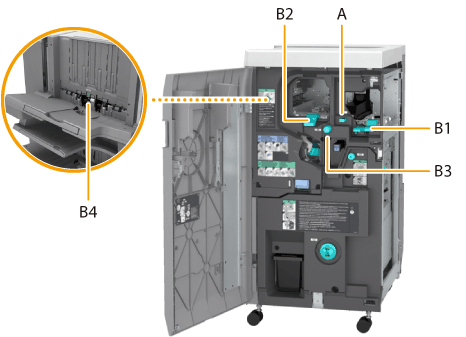

Os locais onde o papel encravou são indicados por números como A, que são apresentados na figura abaixo.
1
Abra a tampa da frente do finalizador.
2
Se a Puncher Unit-BG ou Puncher Unit-BH estiver instalada, faça deslizar a guia A, alinhando-a com a marca.
|
* Deslize a guia para dentro ou para fora para alinhar o
 mais próximo com a marca ( ). |
3
Abra a guia (B1).
4
Verifique se existe papel encravado.
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
Feche a guia (B1).
|
5
Abra a guia (B2).
6
Rode o botão (B3) na direção da seta.
7
Se existir papel encravado na guia (B2), puxe-a para fora cuidadosamente na direção da seta.
8
Verifique se existe papel encravado na guia (B4).
|
|
Abra a guia (B4).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
Feche a guia (B4).
|
9
Feche a guia (B2).
10
Feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
Unidade de finalização-agrafamento do Booklet Finisher-X

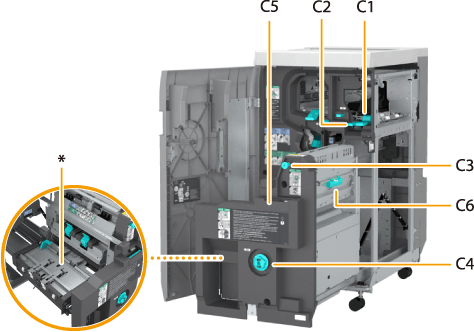

Os locais onde o papel encravou são indicados por números como C1, que são apresentados na figura abaixo.
* Guia de saída
1
Abra a tampa da frente do finalizador.
2
Abra a guia (C1).
3
Abra a guia (C2).
4
Verifique se existe papel encravado.
|
|
Rode o botão (C3) na direção da seta.
Se existir papel encravado, é enviado para a guia (C2).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia (C2).
|
5
Feche a guia (C1).
6

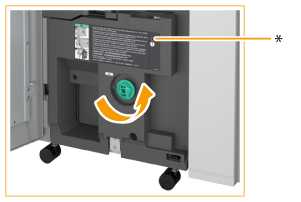

Carregue no botão (C4), rodando-o na direção da seta, até a luz se apagar.
Este procedimento não é necessário se a luz estiver desligada.
* Luz
7
Remova qualquer papel impresso do tabuleiro de folhetos.
8
Retire a unidade de finalização-agrafamento (C5).
9
Verifique se existe papel encravado na tampa direita da unidade de finalização-agrafamento (C6).
|
|
Abra a tampa direita (C6).
|
|
|
Se existir papel encravado, puxe-o para fora cuidadosamente na direção da seta.
|
|
|
Feche a tampa direita (C6).
|
10
Abra a guia de saída e verifique se existe papel encravado.
Este procedimento não é necessário se o Inner Booklet Trimmer-A estiver instalado.
|
|
Se existir papel encravado, abra a guia de saída e puxe-a para fora cuidadosamente na direção da seta.
|
|
|
Feche a guia de saída.
|
11
Empurre a unidade de finalização-agrafamento (C5) e feche a tampa da frente do finalizador.
Continue a seguir as instruções no ecrã para retomar a operação interrompida ou continue a retirar papel encravado.
