Pappersstopp i Booklet Finisher-X
|
|
Bekräfta före hanteringOm det finns papper i häftesfacket tar du bort det först.
|
Frontluckans insida

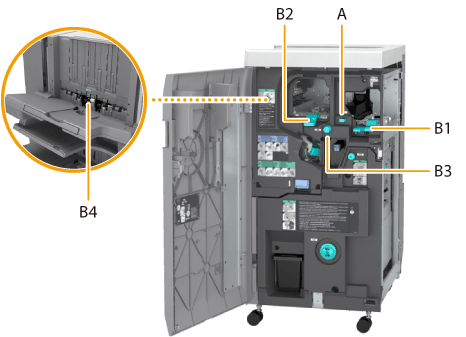

Platser med pappersstopp är märkta med tecken som A, som visas på bilden nedan.
1
Öppna efterbehandlarens frontlucka.
2
Om Puncher Unit-BG eller Puncher Unit-BH har monterats, placerar du styrskena A så att den är justerad med markeringen.
|
* För styrskenan in eller ut för att justera närmaste
 med markeringen ( ). |
3
Fäll upp skenan (B1).
4
Kontrollera om papper har fastnat.
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
Stäng skenan (B1).
|
5
Fäll upp skenan (B2).
6
Vrid vredet (B3) i pilens riktning.
7
Om papper har fastnat i styrskenan (B2), dra ut det försiktigt i pilens riktning.
8
Kontrollera om papper har fastnat i styrskenan (B4).
|
|
Fäll upp skenan (B4).
|
|
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
Stäng skenan (B4).
|
9
Stäng styrskenan (B2).
10
Stäng frontluckan på efterbehandlaren.
Fortsätt att följa instruktionerna på skärmen för att fortsätta med jobbet som avbröts eller för att fortsätta rensa pappersstopp.
Sadelhäftningsenheten för Booklet Finisher-X

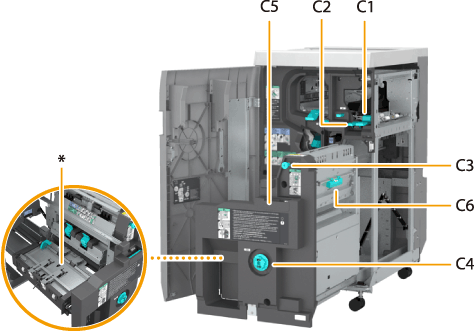

Platser med pappersstopp är märkta med siffror som C1, som visas på bilden nedan.
* Utmatningsstyrskena
1
Öppna efterbehandlarens frontlucka.
2
Öppna skenan (C1).
3
Öppna skenan (C2).
4
Kontrollera om papper har fastnat.
|
|
Vrid vredet (C3) i pilens riktning.
Om papper har fastnat matas det till styrskenan (C2).
|
|
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
|
Stäng skenan (C2).
|
5
Stäng styrskenan (C1).
6

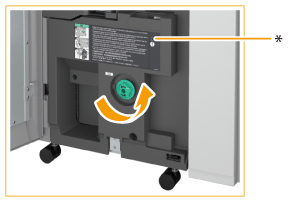

Skjut in vredet (C4) och vrid det samtidigt i pilens riktning tills lampan släcks.
Åtgärden är inte nödvändig om lampan är släckt.
* Lampa
7
Ta bort allt utmatat papper från häftesfacket.
8
Dra ut sadelhäftningsenheten (C5).
9
Kontrollera om papper har fastnat i sadelhäftningsenhetens högra lucka (C6).
|
|
Öppna den högra luckan (C6).
|
|
|
Om papper har fastnat, dra ut det försiktigt i pilens riktning.
|
|
|
Stäng den högra luckan (C6).
|
10
Öppna utmatningsstyrskenan och kontrollera om det finns papper som har fastnat.
Åtgärden är inte nödvändig om Inner Booklet Trimmer-A har monterats.
|
|
Om papper har fastnat öppnar du utmatningsstyrskenan drar ut det försiktigt i pilens riktning.
|
|
|
Stäng utmatningsskenan.
|
11
Skjut in sadelhäftningsenheten (C5) och stäng efterbehandlarens frontlucka.
Fortsätt att följa instruktionerna på skärmen för att fortsätta med jobbet som avbröts eller för att fortsätta rensa pappersstopp.
