Замена блока барабана

Когда срок службы узла барабана подходит к концу, сообщение с предложением заменить узел барабана отобразится в нижней части экрана. Нажмите значок в правом нижнем углу сенсорного дисплея и следуйте инструкциям по замене узла барабана, отображенным на экране.

Процедура замены узла барабана


Храните блоки барабанов в местах, исключающих воздействие источников света, таких как прямые солнечные лучи. Хранение блока барабана в холодных, но быстро нагревающихся местах или местах с резкими перепадами температур приводит к появлению капелек воды (конденсата) внутри блока. Не снимайте оранжевую защитную крышку, пока не появится соответствующая инструкция в следующей процедуре.

Храните блоки барабанов в местах, исключающих воздействие источников света, таких как прямые солнечные лучи.

Хранение блока барабана в холодных, но быстро нагревающихся местах или местах с резкими перепадами температур приводит к появлению капелек воды (конденсата) внутри блока.

Не снимайте оранжевую защитную крышку, пока не появится соответствующая инструкция в следующей процедуре.


Номер модели узла барабана см. в разделе Заменяемые компоненты. Сообщение о замене узла барабана, отображаемое в нижней части экрана, отличается в зависимости от контракта. Нажмите кнопку <Закрыть> после завершения замены узла барабана.

Номер модели узла барабана см. в разделе Заменяемые компоненты.

Сообщение о замене узла барабана, отображаемое в нижней части экрана, отличается в зависимости от контракта.

Нажмите кнопку <Закрыть> после завершения замены узла барабана.

Процедура замены узла барабана

При выполнении следующей процедуры на экране также отображаются инструкции по замене узла барабана, которые помогают убедиться, что процедура выполняется правильно.

Сдвиньте блок управления вправо и откройте левую крышку основного блока.

Выньте контейнер для отходов тонера и поместите его на ровную поверхность.

Удерживайте контейнер для отходов тонера с обеих сторон и потяните на себя.

Извлекая контейнер для отходов тонера, не наклоняйте его. Это может привести к высыпанию тонера.

Выдвиньте узел барабана.

Не наклоняйте узел барабана. Это может привести к высыпанию тонера.

Извлеките новый узел барабана из коробки.

Удерживайте узел барабана в горизонтальном положении обеими руками и встряхните приблизительно 12 раз так, как показано на следующем рисунке.

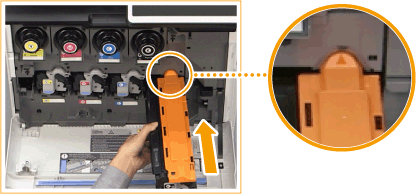

Установите новый узел барабана.

Снимите защитную крышку.

Сначала вставьте узел барабана как можно глубже, затем снимите оранжевую защитную крышку.

Установите контейнер для отходов тонера в исходное положение.

Выровняйте метку на контейнере для отходов тонера по отметке вокруг отверстия на основном блоке и установите контейнер.

Закройте переднюю крышку основного блока и сдвиньте панель управления влево.


После завершения замены поместите использованный узел барабана в пакет, где был новый узел барабана, и храните его в нем, пока его не заберет местный авторизованный дилер Canon.
