Výměna svorek (imageRUNNER ADVANCE 715iZ III/615iZ III/525iZ III)
0UUY-0HC 0UW1-0HC 0YRY-0H7 0X7F-0KC 0X7H-0KC 1100-0HA 0X6E-0KC 0X6W-0KC 10XJ-0HA 0X7C-0KC 0X7A-0KC 1106-0HA 0WXY-0KE 0X7E-0KC 10YY-0HA 10H3-0H8 0WR6-0KK 0WR7-0KK 108A-0H9 1116-0H9 10H4-0H8 0WR5-0KK 0WR8-0KK 0YWJ-0J5 0YWH-0KC 0YWR-0J0 0YWK-0KC 0YWE-0KC 0YWF-0KC 0YAS-0HA
Pokud ve finišeru došly svorky, objeví se v pravém dolním rohu obrazovky ikona, upozorňující na nutnost doplnění svorek. Stiskněte ikonu a podle instrukcí na obrazovce svorky doplňte.
|
Dejte pozor, abyste se o svorky neporanili.
|
|
Informace o produktovém čísle svorek najdete v části Náhradní díly.
Na stroji lze zkontrolovat aktuální množství svorek.
|
1
Otevřete přední kryt finišeru.
2
Vytáhněte zásobník se svorkami.
Uchopte zásobník se svorkami za zelenou úchytku a vytáhněte jej přímým tahem ven.
3
Vytáhněte ze zásobníku svorek prázdnou schránku na svorky.

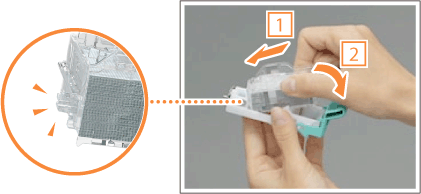

Sevřete dvě značky ve tvaru šipek na schránce na svorky a vyjměte ji ve směru šipky.
4
Vyjměte novou schránku na svorky z krabice.
5
Vložte novou schránku na svorky do zásobníku svorek.

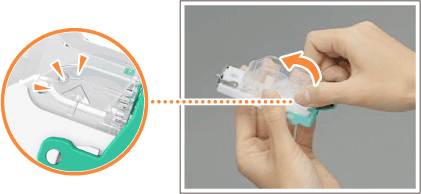

Zaveďte jazýček na zadní části schránky na svorky do zásobníku na svorky, poté zatlačte schránku na svorky dolů a tím ji připevněte.
6
Uchopte zásobník na svorky za zelenou úchytku a zatlačte jej co nejdále dovnitř.
7
Zavřete přední kryt finišeru.
