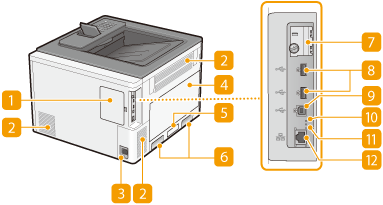

צד אחורי
מכסה אחורי
פתח את המכסה הימני כדי להתקין את ה-ROM האופציונלי. התקנת ROM
חריצי אוורור
אוויר מתוך המכשיר יוצא החוצה על מנת לקרר את פנים המכשיר. שים לב: הנחת עצמים מול חריצי האוורור תמנע אוורור. התקנה
שקע חשמל
חבר את כבל החשמל.
מכסה שמאלי
פתח את המכסה השמאלי בעת החלפת מכל פסולת הטונר. כיצד להחליף מכל פסולת הטונר
תווית דירוג
התווית מראה את המספר הסידורי, הנחוץ לבירורים לגבי המכשיר. למידע נוסף, עיין בנושא "פתרון בעיות (שאלות נפוצות)"" באתר האינטרנט של המדריך המקוון.
ידיות הרמה
אחוז בידיות ההרמה בעת נשיאת המכשיר. מיקום מחדש של המכשיר
מכסה חריץ כרטיס SD
פתח את מכסה חריץ כרטיס ה-SD בעת התקנת כרטיס ה-SD האופציונלי. התקנת כרטיס SD
יציאת USB (לחיבור התקני USB)
חבר התקן USB שבו נעשה שימוש עם יישומי MEAP. בנוסף, חבר התקן זיכרון USB בעת ייצוא או ייבוא של הגדרות המכשיר (Import/Export Set.).
יציאת USB (לחיבור מחשבים)
חבר כבל USB בעת חיבור המכשיר למחשב.
מחוון ACT
מחוון ה-ACT מהבהב בעת שליחה או קבלה של נתונים.
מחוון LNK
מחוון LNK מהבהב בירוק כשהמכשיר מחובר כהלכה אל רשת.
יציאת LAN
חבר כבל LAN בעת חיבור המכשיר לנתב LAN קווי וכדומה. חיבור ל-LAN קווי
