Зазначення IP-адрес для правил брандмауера
Можна дозволити зв’язок лише з пристроями, які мають указані IP-адреси, або блокувати пристрої з указаними IP-адресами (водночас дозволивши інші зв’язки). Можна вказати одну IP-адресу або діапазон IP-адрес. Для отримання даних можна вказати IP-адреси, указавши номери портів.
1
Запустіть Remote UI (Інтерфейс віддаленого користувача) і виконайте вхід у режимі керування. Початок роботи з Remote UI (Інтерфейс віддаленого користувача)
2
Натисніть [Settings/Registration].
3

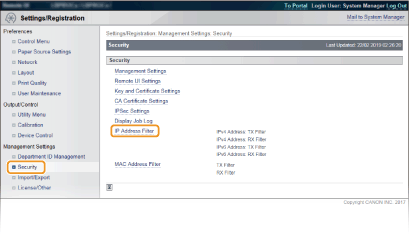

Натисніть [Security]
[IP Address Filter].
[IP Address Filter].
4

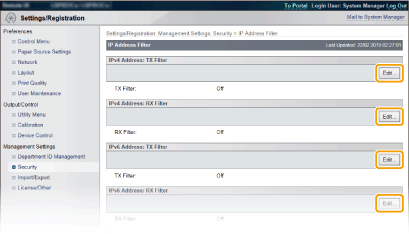

Натисніть кнопку [Edit] для потрібного типу фільтра.
[IPv4 Address: TX Filter]
Виберіть цей параметр і вкажіть IPv4-адреси, щоб обмежити надсилання даних з апарата на комп’ютер.
Виберіть цей параметр і вкажіть IPv4-адреси, щоб обмежити надсилання даних з апарата на комп’ютер.
[IPv4 Address: RX Filter]
Виберіть цей параметр і вкажіть IPv4-адреси й номер порту, щоб обмежити отримання даних з апарата на комп’ютер.
Виберіть цей параметр і вкажіть IPv4-адреси й номер порту, щоб обмежити отримання даних з апарата на комп’ютер.
[IPv6 Address: TX Filter]
Виберіть цей параметр і вкажіть IPv6-адреси, щоб обмежити надсилання даних з апарата на комп’ютер..
Виберіть цей параметр і вкажіть IPv6-адреси, щоб обмежити надсилання даних з апарата на комп’ютер..
[IPv6 Address: RX Filter]
Виберіть цей параметр і вкажіть IPv6-адреси та номер порту, щоб обмежити отримання даних з апарата на комп’ютер.
Виберіть цей параметр і вкажіть IPv6-адреси та номер порту, щоб обмежити отримання даних з апарата на комп’ютер.
5
Укажіть параметри для пакетного фільтрування.
Для фільтра TX
Виберіть політику за замовчуванням, яка дозволятиме або заборонятиме обмін даними між апаратом та іншими пристроями, а потім укажіть IP-адреси для винятків.

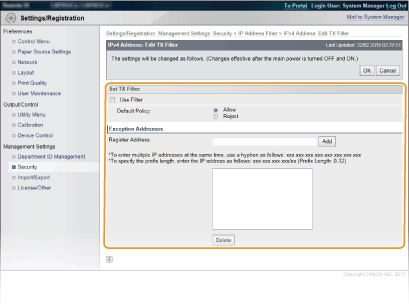

1 | Установіть прапорець [Use Filter] і натисніть селективну кнопку [Reject] або [Allow] для параметра [Default Policy]. [Use Filter] Установіть цей прапорець, щоб обмежити зв’язок. Щоб зняти обмеження, зніміть прапорець. [Default Policy] Виберіть передумови для дозволу або заборони іншим пристроям обмінюватися даними з апаратом.
| ||||
2 | Укажіть адреси-винятки. Введіть IP-адресу (або діапазон IP-адрес) у поле [Register Address] і натисніть [Add].  Перевірка помилок введення Якщо IP-адреси введено неправильно, доступ до апарата через Remote UI (Інтерфейс віддаленого користувача) може стати неможливим. У такому разі для параметра <Address Filter> значення <Off>. Address Filter  Якщо вибрати [Reject] у розділі [Default Policy] Пакети замикання на себе, пакети багатопотокового й широкомовного передавання неможливо відфільтрувати. Видалення IP-адреси з винятків Виберіть IP-адресу й натисніть кнопку [Delete].  | ||||
3 | Натисніть [OK]. |
Для фільтра RX
Якщо вибрано значення [Allow] для параметра [Default Policy], вкажіть IP-адреси пристроїв, зв’язок яких з апаратом повинен бути заблокований. Якщо вибрано значення [Reject] для параметра [Default Policy], укажіть IP-адреси пристроїв, для яких має бути дозволено зв’язок з апаратом.

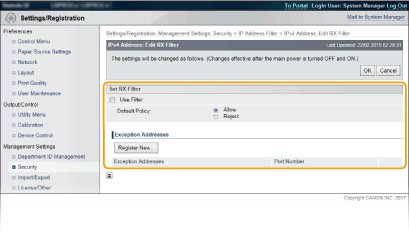

1 | Натисніть [Register New]. | ||||

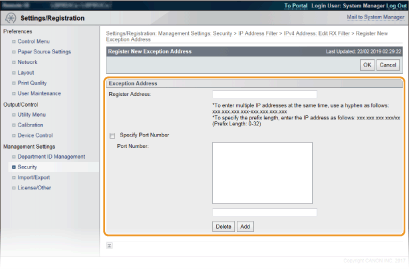

2 | Укажіть адреси-винятки. Введіть IP-адресу (або діапазон IP-адрес) у [Register Address]. Для зазначення номера порту установіть прапорець [Specify Port Number], введіть номер порту в поле [Port Number] і натисніть [Add].  Перевірка помилок введення Якщо IP-адреси або номери портів введено неправильно, доступ до апарата через Remote UI (Інтерфейс віддаленого користувача) може стати неможливим. У такому разі встановіть для параметра <Address Filter> значення <Off>. Address Filter Видалити зазначений номер порту Виберіть номер порту, який слід видалити, і натисніть [Delete].  | ||||
3 | Натисніть [OK]. | ||||
4 | Установіть прапорець [Use Filter] і натисніть селективну кнопку [Reject] або [Allow] для параметра [Default Policy].  [Use Filter] Установіть цей прапорець, щоб обмежити зв’язок. Щоб зняти обмеження, зніміть прапорець. [Default Policy] Виберіть передумови для дозволу або заборони іншим пристроям обмінюватися даними з апаратом.
Редагування IP-адреси, зазначеної в переліку винятків Натисніть на відповідне текстове посилання в розділі [Exception Addresses], внесіть необхідні зміни в налаштування на екрані, що відобразився, і натисніть [OK]. Видалення IP-адреси з винятків Виберіть IP-адресу, яку слід видалити, і натисніть [Delete].  | ||||
5 | Натисніть [OK]. |
6
Виконайте апаратне скидання.
Натисніть [Device Control], виберіть [Hard Reset] і натисніть [Execute].
Настройки встановлюються після апаратного скидання.
 |
Використання панелі керуванняВмикати чи вимикати фільтрування IP-адрес можна в меню настроювання панелі керування. Address Filter |
