De machine bewaken en bedienen met SNMP
SNMP (Simple Network Management Protocol) is een protocol voor het bewaken en aansturen van communicatieapparaten in een netwerk dat werkt met MIB (Management Information Base). De machine ondersteunt SNMPv1 en SNMPv3 met extra beveiliging. U kunt de status van de machine controleren vanaf een computer wanneer u documenten afdrukt of de UI op afstand gebruikt. U kunt SNMPv1 of SNMPv3 inschakelen, of beide versies tegelijk. Geef voor elke versie de instellingen op die aansluiten bij de inrichting en functie van uw netwerkomgeving.
SNMPv1
SNMPv1 maakt gebruik van informatie die 'community' wordt gebruikt om het bereik van SNMP-communicatie te definiëren. Aangezien deze informatie als ongecodeerde tekst beschikbaar is in het netwerk, betekent dit dat het netwerk kwetsbaar is voor aanvallen. Als een goede netwerkbeveiliging essentieel is, schakelt u SNMPv1 uit en gebruikt u SNMPv3.
SNMPv3
Met SNMPv3 kunt u netwerkapparatuur beheren in een sterk beveiligde omgeving. N.B. U moet TLS inschakelen voor de externe UI voordat u SNMPv3 gaat configureren (Met TLS versleutelde communicatie inschakelen voor de externe UI).
|
N.B.
|
|
Het apparaat biedt geen ondersteuning voor de functie van SNMP voor het versturen van trap-meldingen.
Zie Poortnummers wijzigen als u het poortnummer van SNMP wilt wijzigen.

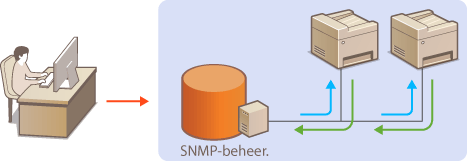

Als er SNMP-beheersoftware is geïnstalleerd op een computer in het netwerk, kunt u het apparaat extern vanaf die computer configureren, bewaken en bedienen. Raadpleeg voor meer informatie de handleiding of Help van de beheersoftware.
|
1
Start de UI op afstand en meld u in de systeembeheerdersmodus aan. De UI op afstand starten
2
Klik op [Instellingen/registratie].
3

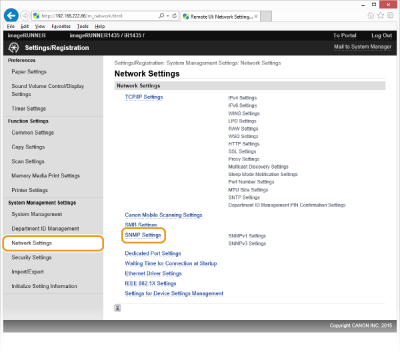

Klik op [Netwerkinstellingen]
[SNMP-instellingen].
[SNMP-instellingen].
4

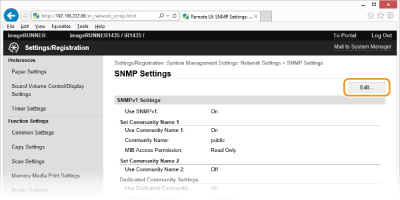

Klik op [Bewerken...].
5

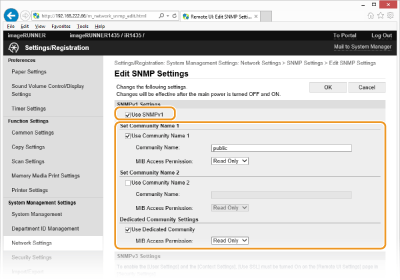

Geef instellingen voor SNMPv1 op.
Als u de SNMPv1-instellingen niet hoeft te wijzigen, gaat u verder met de volgende stap.
[Gebruik SNMPv1]
Schakel dit selectievakje in om SNMPv1 in te schakelen. De overige instellingen voor SNMPv1 kunt u alleen opgeven als dit selectievakje is ingeschakeld.
Schakel dit selectievakje in om SNMPv1 in te schakelen. De overige instellingen voor SNMPv1 kunt u alleen opgeven als dit selectievakje is ingeschakeld.
[Gebruik community-naam 1]/[Gebruik community-naam 2]
Schakel het selectievakje in om een community-naam op te geven. Als u geen community-naam hoeft op te geven, schakelt u het selectievakje uit.
Schakel het selectievakje in om een community-naam op te geven. Als u geen community-naam hoeft op te geven, schakelt u het selectievakje uit.
[Community-naam:]
Gebruik maximaal 32 alfanumerieke tekens voor de naam van de community.
Gebruik maximaal 32 alfanumerieke tekens voor de naam van de community.
[MIB-toegangspermissie]
Selecteer voor elke community [Lezen/schrijven] of [Alleen lezen] om de toegangsrechten voor MIB-objecten te bepalen.
Selecteer voor elke community [Lezen/schrijven] of [Alleen lezen] om de toegangsrechten voor MIB-objecten te bepalen.
|
[Lezen/schrijven]
|
Hiermee kunnen de waarden van MIB-objecten worden weergegeven en worden gewijzigd.
|
|
[Alleen lezen]
|
Hiermee kunnen de waarden van MIB-objecten alleen worden weergegeven.
|
[Gebruik speciale community]
De speciale community is een vooraf gedefinieerde community die uitsluitend is bedoeld voor beheerders die met Canon-software werken, zoals iW Management Console. Schakel het selectievakje in als u de speciale community wilt gebruiken. Als u de speciale community niet wilt gebruiken, schakelt u het selectievakje uit.
De speciale community is een vooraf gedefinieerde community die uitsluitend is bedoeld voor beheerders die met Canon-software werken, zoals iW Management Console. Schakel het selectievakje in als u de speciale community wilt gebruiken. Als u de speciale community niet wilt gebruiken, schakelt u het selectievakje uit.
SNMPv1 inschakelen
|
1
|
Schakel het selectievakje [Gebruik SNMPv1] in.
|
|
2
|
Schakel het selectievakje [Gebruik community-naam 1] of [Gebruik community-naam 2] in, typ de community-naam in het tekstvak [Community-naam:] en geef de instelling [MIB-toegangspermissie] op.
U kunt maximaal twee community-namen opslaan.
|
|
3
|
Schakel het selectievakje [Gebruik speciale community] in en geef een instelling op voor [MIB-toegangspermissie].
|
SNMPv1 uitschakelen
Schakel het selectievakje [Gebruik SNMPv1] uit.
6

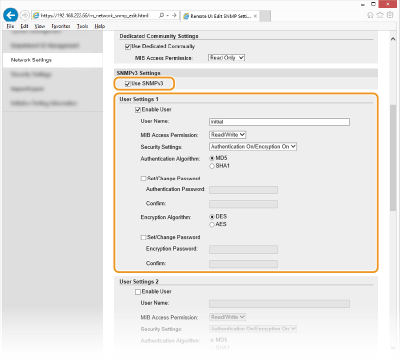

Geef instellingen voor SNMPv3 op.
Als u de SNMPv3-instellingen niet hoeft te wijzigen, gaat u verder met de volgende stap.
[Gebruik SNMPv3]
Schakel dit selectievakje in om SNMPv3 in te schakelen. De overige instellingen voor SNMPv3 kunt u alleen opgeven als dit selectievakje is ingeschakeld.
Schakel dit selectievakje in om SNMPv3 in te schakelen. De overige instellingen voor SNMPv3 kunt u alleen opgeven als dit selectievakje is ingeschakeld.
[Gebruiker inschakelen]
Schakel dit selectievakje in om [Gebruikersinstellingen 1]/[Gebruikersinstellingen 2]/[Gebruikersinstellingen 3] in te schakelen. Schakel een selectievakje uit om de desbetreffende gebruikersinstellingen uit te schakelen.
Schakel dit selectievakje in om [Gebruikersinstellingen 1]/[Gebruikersinstellingen 2]/[Gebruikersinstellingen 3] in te schakelen. Schakel een selectievakje uit om de desbetreffende gebruikersinstellingen uit te schakelen.
[Gebruikersnaam:]
Gebruik maximaal 32 alfanumerieke tekens voor de gebruikersnaam.
Gebruik maximaal 32 alfanumerieke tekens voor de gebruikersnaam.
[MIB-toegangspermissie]
Selecteer [Lezen/schrijven] of [Alleen lezen] om de toegangsrechten voor MIB-objecten te bepalen.
Selecteer [Lezen/schrijven] of [Alleen lezen] om de toegangsrechten voor MIB-objecten te bepalen.
|
[Lezen/schrijven]
|
Hiermee kunnen de waarden van MIB-objecten worden weergegeven en worden gewijzigd.
|
|
[Alleen lezen]
|
Hiermee kunnen de waarden van MIB-objecten alleen worden weergegeven.
|
[Beveiligingsinstellingen]
Selecteer [Authenticatie aan/encryptie aan], [Authenticatie aan/encryptie uit] of [Authenticatie uit/encryptie uit] om de gewenste combinatie van verificatie- en coderingsinstellingen te kiezen.
Selecteer [Authenticatie aan/encryptie aan], [Authenticatie aan/encryptie uit] of [Authenticatie uit/encryptie uit] om de gewenste combinatie van verificatie- en coderingsinstellingen te kiezen.
SNMPv3 inschakelen
|
1
|
Schakel het selectievakje [Gebruik SNMPv3] in.
|
|
2
|
Schakel het selectievakje [Gebruiker inschakelen] in en geef de instellingen voor [Gebruikersnaam], [MIB-toegangspermissie] en [Beveiligingsinstellingen] op.
U kunt maximaal drie gebruikers registreren.
|
|
3
|

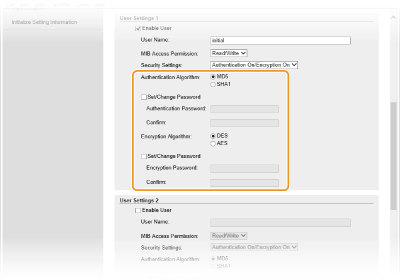

Geef desgewenst instellingen voor verificatie en codering op.
Doe dit alleen als [Authenticatie aan/encryptie aan] of [Authenticatie aan/encryptie uit] is geselecteerd bij [Beveiligingsinstellingen].
 [Authenticatie-algoritme:]
Selecteer het keuzerondje [MD5] of [SHA1] voor het algoritme dat overeenkomt met uw netwerkomgeving. [Encryptie-algoritme:]
Selecteer het keuzerondje [DES] of [AES] voor het algoritme dat overeenkomt met uw netwerkomgeving. [Wachtwoord instellen/wijzigen]
Als u het wachtwoord wilt instellen of wijzigen, schakelt u het selectievakje in en typt u tussen 6 en 16 alfanumerieke tekens voor het wachtwoord in het vak [Authenticatie wachtwoord:]/[Encryptiewachtwoord:]. Typ het wachtwoord ter bevestiging in het vak [Bevestigen:]. U kunt afzonderlijke wachtwoorden instellen voor verificatie- en coderingsalgoritmen. |
|
4
|

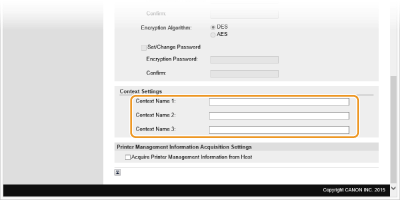

Geef de contextnaam op om een SNMP-context te identificeren.
 [Contextnaam 1:]/[Contextnaam 2:]/[Contextnaam 3:]
Gebruik maximaal 32 alfanumerieke tekens voor de contextnaam. U kunt maximaal drie contextnamen registreren. |
SNMPv3 uitschakelen
Schakel het selectievakje [Gebruik SNMPv3] uit.
7

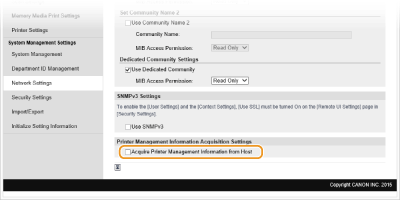

Geef instellingen op voor het verkrijgen van informatie voor het beheren van printers.
Met SNMP kunt u gegevens voor het beheren van printers, zoals afdrukprotocollen en printerpoorten, controleren en periodiek opvragen bij een computer in het netwerk.
[Printerbeheerinformatie verkrijgen van host]
Schakel het selectievakje in om via SNMP de gegevens voor printerbeheer van het apparaat te bewaken. Als u geen printerbeheerinformatie wilt bewaken, schakelt u het selectievakje uit.
Schakel het selectievakje in om via SNMP de gegevens voor printerbeheer van het apparaat te bewaken. Als u geen printerbeheerinformatie wilt bewaken, schakelt u het selectievakje uit.
8
Klik op [OK].
9
Start de machine opnieuw op.
Zet de machine uit, wacht minimaal 10 seconden en zet de machine weer aan.
|
OPMERKINGEN
|
Wanneer u SNMPv1 niet gebruiktAls beide versies van SNMP zijn uitgeschakeld, zijn enkele functies van het apparaat niet beschikbaar, zoals het opvragen van gegevens van het apparaat via het printerstuurprogramma.
Het bedieningspaneel gebruikenU kunt de SNMP-instellingen in- of uitschakelen vanaf
 . SNMP-instellingen |
|
Zowel SNMPv1 als SNMPv3 inschakelen
|
|
Als beide versies van SNMP zijn ingeschakeld, is het raadzaam de MIB-toegangsrechten in SNMPv1 in te stellen op [Alleen lezen]. U kunt de toegangsrechten voor MIB afzonderlijk instellen voor SNMPv1 en SNMPv3 (en voor elke gebruiker in SNMPv3). Als u [Lezen/schrijven] (volledige toegangsrechten) selecteert in SNMPv1, heeft dit gevolgen voor de beveiligingsfuncties van SNMPv3 omdat de meeste instellingen van het apparaat kunnen worden gewijzigd met SNMPv1.
|
