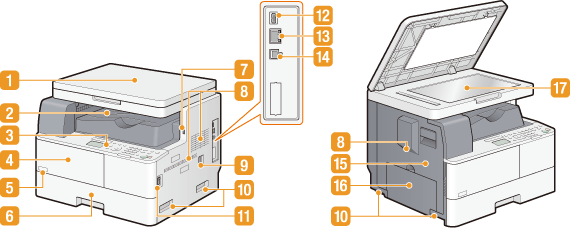

Exterior

Tampa do vidro de exposição

A tampa do vidro de exposição prende os documentos colocados no vidro de exposição. Colocar documentos

Tabuleiro de saída

O papel impresso sai da máquina para a bandeja de saída.

Painel controlo

O painel de controlo é constituído por teclas, tais como as teclas numéricas e a tecla [Iniciar], um visor e indicadores de estado. Pode efetuar todas as operações e especificar definições a partir do painel de controlo. Painel de controlo Visor

Tampa da frente

Abra a tampa da frente para substituir o cartucho de toner. Como substituir o cartucho de toner

Código do toner

Este código indica o tipo de toner original que pode ser utilizado com a máquina. Utilize um toner cujo código inclua as mesmas letras do código inscrito na tampa da frente da máquina.

Gaveta para papel

Coloque o tipo de papel que utiliza frequentemente na gaveta de papel. Colocar papel na gaveta para papel

Porta USB (USB 2.0)

Ligue um dispositivo de memória USB à máquina e imprima os dados diretamente a partir do dispositivo de memória USB. Também é possível guardar diretamente no dispositivo de memória USB os documentos digitalizados com a máquina. Imprimir a partir da memória USB (Impressão USB) Digitalizar documentos diretamente para um dispositivo de memória USB

Ranhuras de ventilação

O ar entra e sai para arrefecer o interior da máquina. Tenha em atenção que a ventilação pode ser prejudicada pela colocação de objetos em frente às ranhuras de ventilação. Instalação

Tomada de alimentação

Ligue o cabo de alimentação.

Pegas de elevação

Segure nas pegas de elevação quando levantar a máquina.

Interruptor de corrente

Liga ou desliga a máquina. Para reiniciar a máquina, desligue a máquina, aguarde pelo menos 10 segundos e volte a ligá-la.

Porta USB (USB 1.1)

Ligue um dispositivo USB, como um teclado USB. Também pode utilizar a porta USB (USB 2.0) (

) para ligar um dispositivo USB, de acordo com as suas necessidades.

Porta LAN

Ligue um cabo LAN quando ligar a máquina a um router de LAN, etc. Ligar a máquina a uma LAN.

Porta USB (para ligar um computador)

Ligue um cabo USB quando pretender ligar a máquina a um computador. Consulte Introdução.

Tampa esquerda

Abra a tampa esquerda para retirar papel encravado. Retirar papel encravado

Tabuleiro multifunções

Coloque o papel no tabuleiro multifunções quando pretender utilizar temporariamente um tipo de papel diferente do que está colocado na gaveta para papel. Além disso, coloque o papel que não pode ser colocado na gaveta para papel. Colocar papel no tabuleiro multifunções

Vidro de exposição

Coloque os documentos que pretende digitalizar no vidro de exposição. Colocar documentos
