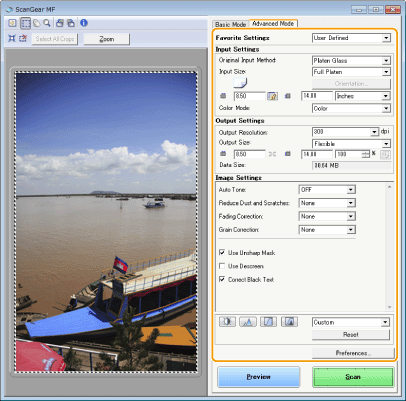

Налаштування параметрів сканування в розширеному режимі

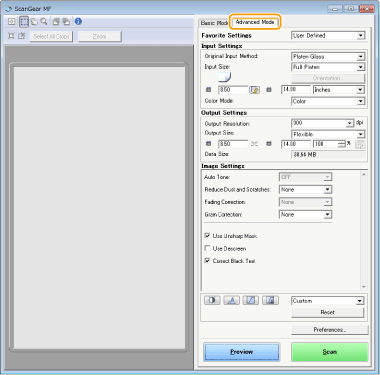

Перейшовши на вкладку [Advanced Mode] (Розширений режим) на екрані ScanGear MF, можна зробити більше розширених коригувань якості зображення, ніж у базовому режимі. Також можна призначити налаштовані параметри пріоритетними. Щоб отримати докладніші відомості, клацніть піктограму

поруч із темою.

Робота із зображеннями попереднього перегляду

Зазначення параметрів для документів і колірного режиму

Вибір роздільної здатності та розміру зображення

Налаштування якості зображення

Налаштування яскравості та кольорів

Визначення інших параметрів

Реєстрація часто використовуваних параметрів

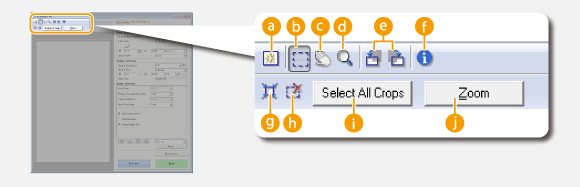

Робота із зображеннями попереднього перегляду

Покладіть документ на скло експонування та натисніть кнопку [Preview] (Попередній перегляд), щоб відобразити зображення попереднього перекладу. На зображенні для попереднього перегляду можна вибрати область, яку потрібно відсканувати, і перевірити ефекти налаштування параметрів зображення.

(Стерти)

Стирає зображення для попереднього перегляду.

(Обрізати)

Визначає область і рамку обрізування. Клацніть і перетягніть область, яку потрібно обрізати. Область обрізування позначається пунктирною лінією. Область обрізування можна переміщати або змінювати її розміри за допомогою миші.

ПРИМІТКА
Налаштування кількох областей сканування

Можна вказати області обрізування в документі, щоб відсканувати кожну з них як окреме зображення. Перетягніть рамку обрізування, щоб вказати області, які потрібно відсканувати. Можна вказати до 10 областей. Натисніть кнопку [Scan] (Сканувати), щоб відсканувати області в межах рамок обрізування як окремі зображення.

(Переміщення зображення)

Рухає зображення для переміщення видимої частини зображення, коли збільшено зображення для попереднього перегляду.

(Масштабування)

Збільшує все зображення для попереднього перегляду. Клацніть лівою кнопкою миші для збільшення зображення, а правою – для його зменшення. Щоб збільшити частину зображення для перевірки деталей, скористайтеся інструментом [Zoom] (Масштабування) (

(Повертання ліворуч)/ (Повертання праворуч)

Повертає зображення для попереднього перегляду на 90 градусів ліворуч або праворуч.

(Інформація)

Відображає поточні параметри відсканованого зображення. як-от колірний режим і розмір області сканування.

(Автоматичне обрізування)

Автоматично встановлює рамку обрізування, яка обрамляє відсканований документ. З кожним клацанням піктограми рамка обрізування зменшуватиметься.

(Стерти рамку обрізування)

Стирає вибрану рамку обрізування.

[Select All Crops] (Вибір усіх рамок обрізування)

Виділяє всі рамки обрізування на зображенні.

[Zoom] (Масштабування)

Збільшує зображення в межах рамки обрізування. Що менша рамка обрізування, то більше відображене зображення. За допомогою інструмента

(

) можна перевірити деталі, які важко роздивитися. Щоб повернути зображенню оригінальний розмір, натисніть цю кнопку ще раз.

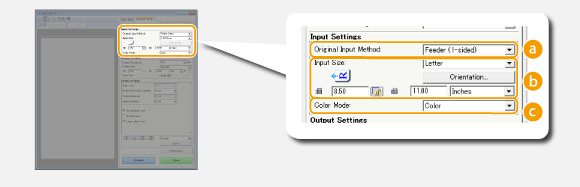

Зазначення параметрів для документів і колірного режиму

Укажіть розмір документа, колірний режим тощо.

[Original Input Method] (Спосіб введення оригіналу)

Для цього параметра доступне тільки значення [Platen Glass] (Скло експонування).

[Input Size] (Формат на вході)

Вкажіть розмір області сканування. Для більшості випадків вказуйте розмір документа. Щоб вказати розмір із використанням значень, виберіть одиницю та введіть значення для ширини та висоти. Щоб зафіксувати співвідношення ширини та висоти, натисніть кнопку

ПРИМІТКА.

У деяких програмах розмір зображення, яке можна відсканувати, обмежено.

[Color Mode] (Колірний режим)

Виберіть тип зображення для сканування документів.

[Black and White] (Чорно-білий)	Документ сканується як чорно-біле зображення (лише чорно-білі зображення, без проміжних відтінків сірого.) Можна змінити граничне значення, яке розділяє текст у документі або зображення на чорний і білий кольори, вибравши пункт [Threshold] (Граничне значення) (див. розділ Налаштування яскравості та кольорів).
[Grayscale] (Відтінки сірого)	Документ сканується як сіре зображення (чорно-біле зображення, з проміжними відтінками сірого, схоже на чорно-білі фотографії).
[Color] (Кольоровий)	Документ сканується як кольорове зображення.
[Text Enhanced] (Покращений текст)	Документ сканується як чорно-біле зображення, оптимізоване для роботи з програмою OCR (оптичне розпізнавання тексту).

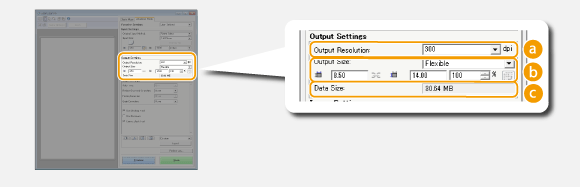

Вибір роздільної здатності та розміру зображення

Вкажіть роздільну здатність і розмір на виході.

[Output Resolution] (Роздільна здатність на виході)

Виберіть потрібну роздільну здатність відсканованого зображення.

ПРИМІТКА.
Про роздільну здатність на виході

Роздільна здатність у 75 точок/дюйм дає грубе зображення відсканованого документа для відображення на комп’ютері; роздільна здатність у 300 точок/дюйм використовується для друку або створення файлу PDF із можливістю пошуку.

Якщо роздільну здатність на виході збільшити вдвічі, розмір файлу зображення збільшиться в чотири рази. Якщо розмір файлу завеликий, може статися помилка, наприклад, через брак пам’яті тощо. Установіть потрібну мінімальну роздільну здатність.

[Output Size] (Формат на виході)

Виберіть розмір відсканованого зображення для друку або відображення на комп’ютері.

Натисніть клавішу

, щоб переключитися між альбомною та книжковою орієнтацією. Ця кнопка недоступна, якщо вибрано параметр [Flexible] (Гнучкий).

Якщо натиснути кнопки [Add/Delete] (Додати/видалити), можна додати нові параметри розміру вихідного зображення та видалити додані розміри.

Виберіть пункт [Flexible] (Гнучкий), щоб змінити розмір на виході та співвідношення висоти до ширини. Перетягніть область, яку потрібно відсканувати, на зображення для попереднього перегляду або введіть значення для висоти та ширини. Якщо вибрати відсоток збільшення в полі для введення [%] справа від полів для введення значень висоти та ширини, документ на сканування збільшиться або зменшиться.

[Data Size] (Розмір даних)

Відображає розмір даних зображення, при скануванні якого встановлено параметри [Output Resolution] (Роздільна здатність на виході) і [Output Size] (Розмір на виході).

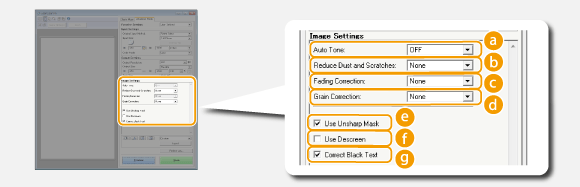

Налаштування якості зображення

Налаштуйте параметри для покращення якості зображення, наприклад корекцію подряпин або тьмяних кольорів на фотографії. Ці параметри доступні, якщо для параметра [Color Mode] (Колірний режим) вибрано значення [Color] (Колір) або [Grayscale] (Відтінки сірого) (див. розділ Зазначення параметрів для документів і колірного режиму).

[Auto Tone] (Автоматичне визначення тону)

Автоматично настроює колірний тон зображення.

[Reduce Dust and Scratches] (Видалення пилу й подряпин)

Робить пил або подряпини на документі менш помітними. Значення [High] (Високий) робить масштабні подряпини та пил менш помітними, але також може негативно вплинути на деталізацію зображення.

[Fading Correction] (Корекція знебарвлення)

Цей параметр доступний, якщо для параметра [Color Mode] (Колірний режим) вибрано значення [Color] (Колір). Коригує тьмяні кольори на документі або збільшує насиченість кольорів на знебарвлених документах. Значення [High] (Високий) помітно коригує тьмяні кольори, але також може змінити колірний тон усього зображення.

[Grain Correction] (Усунення зернистості)

Зменшує зернистість, щоб створити плавний колірний тон під час сканування фотографій, знятих на високочутливу плівку. Значення [High] (Високий) значно зменшує зернистість, але також може знизити різкість зображення або якість зображення загалом.

[Use Unsharp Mask] (Використання маски зменшення різкості)

Підкреслює краї та лінії на зображенні, створюючи більшу контрастність.

[Use Descreen] (Усунення муару)

Усуває нерівномірність кольору та ефект муару, які виникають під час сканування друкованих зображень.

[Correct Black Text] (Коригувати чорний текст)

Підкреслює контури чорного тексту.

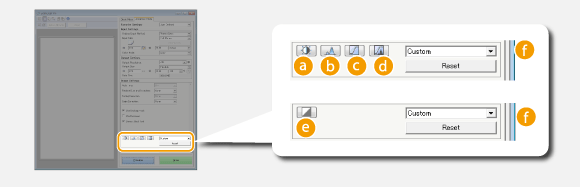

Налаштування яскравості та кольорів

Налаштуйте параметри кольору, наприклад яскравість, контраст і тон кольору. Відображені елементи відрізняються залежно від значень, вибраних для параметра [Color Mode] (Колірний режим) (див. розділ Зазначення параметрів для документів і колірного режиму). Якщо вибрано значення [Text Enhanced] (Покращений текст), налаштовувати ці параметри не можна.

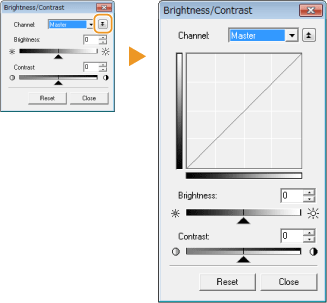

(Яскравість/контрастність)

Налаштовує яскравість і контрастність (різницю між світлими та темними ділянками) зображення. Щоб виконати налаштування під час перевірки графіка, натисніть кнопку

у правому верхньому куті екрана.

[Channel] (Канал)

Якщо для параметра [Color Mode] (Колірний режим) вибрати пункт [Color] (Колір), можна окремо налаштувати канали кольору [Red] (Червоний), [Green] (Зелений) і [Blue] (Синій). Щоб налаштувати всі три кольори водночас, виберіть пункт [Master] (Головний). Можна об’єднати налаштування, зроблені за допомогою параметра [Master] (Головний), з тими, що були зроблені за допомогою окремих кольорових каналів.

Якщо для елемента [Color Mode] (Колірний режим) вибрати елемент [Grayscale] (Відтінки сірого), відобразиться лише елемент [Grayscale] (Відтінки сірого).

[Brightness] (Яскравість)
Перемістіть повзунок

або введіть значення.

[Contrast] (Контрастність)
Перемістіть повзунок

або введіть значення. Якщо контрастність зменшується, різниця між світлими та темними частинами зображення також зменшується, і зображення стає менш яскравим. Якщо контрастність збільшується, різниця між світлими та темними частинами зображення також збільшується, і зображення стає виразнішим.

(Гістограма)

Гістограма – це графік, який показує розподілення яскравості на зображенні. Налаштувати зображення можна під час перевірки зображення для попереднього перегляду та гістограми. Виберіть частину зображення, яку потрібно зробити яскравішою (або темнішою) на зображенні для попереднього перегляду, щоб баланс яскравості оригінального зображення автоматично налаштовувався відповідно до вибраної частини за середнім значенням. Таким чином також можна налаштувати баланс яскравості за допомогою середнього тону.

[Channel] (Канал)

(Інструмент «піпетка» для визначення чорної точки)/

(Інструмент «піпетка» для визначення точки середніх тонів)/

(Інструмент «піпетка» для визначення білої точки)
Клацніть частини на зображенні попереднього перегляду (або в межах рамки обрізування), які потрібно вказати як найтемніші, середні або найсвітліші. Перемістіть повзунок

або

. Інакше можна ввести значення.

(Інструмент «піпетка» для визначення балансу сірого)
Клацніть частину на зображенні для попереднього перегляду (або в межах рамки обрізування), яку потрібно передати як ахроматичний колір (чорний, сірий або білий) без колірної глибини. Тон кольору на решті зображення налаштовується клацанням серединної частини. Наприклад, якщо сніг на фотографії дещо синій, клацніть цю частину, якщо потрібно передати її як білу. Після клацання цієї частини сніг більше не буде синього відтінку, а зображення загалом буде налаштовано так, щоб решта кольорів була якомога натуральнішими. Клацайте різні частини почергово, перевіряючи на зображенні для попереднього перегляду оптимальне кольоровідтворення.

(Параметри кривої тону)

Крива тону — це крива лінія, яка вказує на рівні яскравості та контрастності зображення перед і після налаштування. Виберіть зареєстровану криву тону та налаштуйте рівні яскравості та контрастності зображення.

[Channel] (Канал)

[Select Tone Curve] (Вибір кривої тону)
Виберіть із наведених нижче елементів.

[No Correction] (Без корекції)	Корекція не виконується.
[Over Exposure] (Надмірна експозиція)	Висвітлює все зображення.
[Under Exposure] (Недостатня експозиція)	Затемнює все зображення.
[High Contrast] (Висока контрастність)	Підкреслює різницю між світлими та темними ділянками зображення.
[Invert the Negative/Positive Image] (Перевернути негативне/позитивне зображення)	Перевертає світлі й темні частини зображення.

(Остаточний перегляд)

Результати всіх налаштувань параметрів яскравості, контрасту (

), гістограми (

) і кривої тону (

) відображені на кривій тону у вигляді числових значень так, щоб можна було зробити остаточну перевірку параметрів кольору. Виконайте остаточну перевірку параметрів кольору.

(Граничне значення)

Установіть граничне значення* для чорно-білих зображень. Можна покращити зовнішній вигляд тексту в документі або зменшити видимість тексту чи зображень, надрукованих на зворотній стороні напівпрозорого документа, наприклад газеті. Цей параметр доступний, якщо для параметра [Color Mode] (Колірний режим) вибрано значення [Black and White] (Чорно-білий).

* Граничне значення – це межа розділення кольорів на білий і чорний. Кольори з насиченістю нижче певного рівня вважаються білими, а кольори з насиченістю вище певного рівня – чорними.

[Threshold Level] (Рівень граничного значення)
Перемістіть повзунок

або введіть значення. Щоб передати більше частин як чорні, перемістіть повзунок
праворуч або введіть більше значення.

Реєстрація або параметри виклику

Призначте зареєстровані параметри яскравості або кольору для елементів

–

. Реєстрація часто використовуваних параметрів

Визначення інших параметрів

Натисніть кнопку [Preferences] (Настройки), щоб налаштувати різні параметри, включно з функціями під час сканування.

Вкладка [Preview] (Попередній перегляд)

Налаштуйте функції попереднього перегляду та автоматичного обрізування.

[Preview at the Start of ScanGear] (Попередній перегляд після запуску програми ScanGear)

Виберіть процедуру попереднього перегляду під час запуску програми ScanGear MF.

[Automatically Execute Preview] (Автоматичний попередній перегляд)
Сканування зображення для попереднього перегляду починається автоматично після запуску програми ScanGear MF.

[Display Saved Preview Image] (Відображення збереженого зображення для попереднього перегляду)
Попередній перегляд автоматично не розпочинається та відображається зображення для попереднього перегляду, збережене минулого разу.

[None] (Немає)
Попередній перегляд автоматично не розпочинається та жодне зображення для попереднього перегляду не відображається.

[Cropping Frame on Previewed Images] (Рамка обрізування на зображеннях для попереднього перегляду)

Виберіть спосіб відображення рамки обрізування (див. розділ Робота із зображеннями попереднього перегляду) під час попереднього перегляду зображень.

[Execute Auto Cropping on Previewed Images] (Автоматичне обрізування зображень для попереднього перегляду)
Автоматичне обрізування виконується на основі відсканованого документа.

[Display the Last Frame on Previewed Images] (Відображати останню рамку на зображеннях для попереднього перегляду)
Автоматичне обрізування не виконується, відображається рамка обрізування, вибрана минулого разу.

[None] (Немає)
Автоматичне обрізування не виконується й жодна рамка обрізування не відображається.

Вкладка [Scan] (Сканування)

Налаштуйте параметри, які застосовуються під час сканування документа з використанням програми, і параметри для операцій у програмі ScanGear MF.

[Scan without Using ScanGear's Window] (Сканувати без використання вікна ScanGear)

Якщо ви скануєте документи за допомогою програмного забезпечення для OCR або іншої програми, екран ScanGear MF може не відображатися. У такому разі документ сканується з параметрами застосованої програми. Проте, якщо у програмі немає наведених нижче параметрів, увімкніть їх, щоб їх можна було застосувати під час сканування.

[Color Mode (Text and Table)] (Колірний режим (текст і таблиця))
Якщо параметри програми вказані для сканування документів у кольорі, такі параметри замінюються, і документи скануються за допомогою колірного режиму програми ScanGear MF зі встановленим значенням [Color Mode (Text and Table)] (Колірний режим (текст і таблиця)).

[Text Enhanced] (Покращений текст)
Якщо параметри програми вказані для сканування документів у чорно-білому режимі, такі параметри замінюються, і документи скануються за допомогою колірного режиму програми ScanGear MF зі встановленим значенням [Text Enhanced] (Покращений текст).

[Automatically Quit ScanGear after Scanning] (Після сканування автоматично вийти з програми ScanGear)

Екран [ScanGear MF] автоматично закривається після завершення сканування. Екран може автоматично закриватися в деяких програмах незалежно від цього параметра.

Вкладка [Color Settings] (Параметри кольору)

Налаштуйте розширені параметри кольору та яскравості, наприклад відповідність кольорів або гама-корекцію.

[Color Correction] (Корекція кольорів)

Виберіть метод корекції кольорів.

[Recommended] (Рекомендована)
Колірний тон яскраво відображається на дисплеї комп’ютера. Цей параметр рекомендовано для більшості корекцій кольорів.

[Color Matching] (Відповідність кольорів)
Колір налаштовується так, щоб тон кольору на дисплеї наближався до кольору в результаті друку. Цей параметр доступний, якщо для [Color Mode] (Колірний режим) вибрати [Color] (Кольоровий) (Зазначення параметрів для документів і колірного режиму).

ПРИМІТКА.

Якщо вибрано значення [Color Matching] (Відповідність кольорів), параметр [Fading Correction] (Корекція знебарвлення) (див. розділ Налаштування якості зображення) і кнопки параметрів кольору та яскравості (див. розділ Налаштування яскравості та кольорів) будуть неактивними.

[Always Execute the Auto Tone] (Завжди виконувати автоматичне визначення тону)

Тон кольору налаштовується автоматично. Цей параметр доступний, якщо для параметра [Color Mode] (Колірний режим) вибрано значення [Color] (Кольоровий) або [Grayscale] (Відтінки сірого).

[Monitor Gamma] (Гама монітора)

Указавши значення гами монітора комп’ютера, на якому відображається відскановане зображення, можна встановити відповідний рівень яскравості зображення для документа. Цей параметр застосовується, якщо для параметра [Color Mode] (Колірний режим) вибрано значення [Color] (Кольоровий) або [Grayscale] (Відтінки сірого).

Вкладка [Scanner] (Сканер)

Налаштуйте тимчасове місце для збереження файлів, параметри відтворення аудіофайлів тощо.

[Select Folder Where Temporary Files are Saved] (Вибір папки для збереження тимчасових файлів)

Натисніть кнопку [Browse] (Огляд), щоб змінити папку для тимчасового збереження зображення.

[Sound Settings] (Параметри звуку)

Можна вказати музику та звуки, які відтворюватимуться під час сканування або після завершення сканування. Натисніть кнопку [Browse] (Огляд), щоб вибрати файл для відтворення. Підтримуються такі формати (розширення):

файли MIDI (.mid/.rmi/.midi);

аудіофайли (.wav/.aif/.aiff);

файли MP3 (.mp3).

[Play Music During Scanning] (Відтворення музики під час сканування)
Указаний звуковий файл відтворюється під час сканування.

[Play Sound When Scanning is Completed] (Відтворення звуку після завершення сканування)
Указаний звуковий файл відтворюється після завершення сканування.

[Test Scanner] (Перевірка сканера)

Можна перевірити, чи функція сканування апарата працює належним чином. Щойно відкриється діалогове вікно [Scanner Diagnostics] (Діагностика сканера), натисніть кнопку [Start] (Пуск).

Реєстрація часто використовуваних параметрів

Щоразу під час сканування налаштовувати колірний режим, якість зображення й інші параметри може бути обтяжливо. Якщо зареєструвати часто використовувані параметри як пріоритетні параметри, можна сканувати, просто викликавши зареєстровані параметри.

ПРИМІТКА
У розділі [Favorite Settings] (Пріоритетні параметри) не можна зареєструвати такі параметри: ширину й висоту в підрозділах [Input Settings] (Параметри на вході) і [Output Settings] (Параметри на виході); параметри ввімкнення та вимкнення кнопки (щоб зафіксувати співвідношення ширини до висоти) у підрозділі [Input Settings] (Параметри на вході); відсоток збільшення (%) у підрозділі [Output Settings] (Параметри на виході).

ПРИМІТКА

У розділі [Favorite Settings] (Пріоритетні параметри) не можна зареєструвати такі параметри:

ширину й висоту в підрозділах [Input Settings] (Параметри на вході) і [Output Settings] (Параметри на виході);

параметри ввімкнення та вимкнення кнопки

(щоб зафіксувати співвідношення ширини до висоти) у підрозділі [Input Settings] (Параметри на вході);

відсоток збільшення (%) у підрозділі [Output Settings] (Параметри на виході).

Розмістіть документ і натисніть клавішу [Preview] (Попередній перегляд).

Змініть параметри сканування.

За потреби виберіть параметри, які слід зареєструвати.

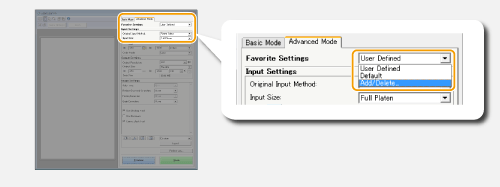

Виберіть пункт [Add/Delete] (Додати/видалити) у розділі [Favorite Settings] (Пріоритетні параметри).

Відобразиться вікно [Add/Delete Favorite Settings] (Додавання та видалення пріоритетних параметрів).

Кнопка [Add/Delete] (Додати/видалити) доступна, коли відображено зображення для попереднього перегляду.

У поле [Setting Name] (Ім’я параметра) введіть ім’я та натисніть кнопки [Add] (Додати)

[Save] (Зберегти).

Введіть ім’я параметра, який слід зареєструвати. Використовуйте імена, які буде легко знайти в розкривному списку.

ПРИМІТКА
Виклик зареєстрованих пріоритетних параметрів Відобразіть зображення попереднього перегляду та виберіть зареєстрований параметр у розкривному списку.

Реєстрація параметрів кольору або яскравості

Щоб призначити тільки параметр яскравості, контрастності, гістограми, кривої тону або граничного значення, виконайте наведені нижче вказівки.

Розмістіть документ і натисніть клавішу [Preview] (Попередній перегляд).

Налаштуйте яскравість або колір. Налаштування яскравості та кольорів

За потреби виберіть параметри, які слід зареєструвати.

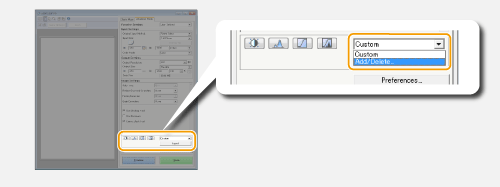

Виберіть пункт [Add/Delete] (Додати/видалити) у розкривному списку.

Відобразиться екран [Add/Delete Tone Curve Settings] (Додавання та видалення параметрів кривої тону) або [Add/Delete Threshold Settings] (Додавання та видалення граничного значення).

У поле [Setting Name] (Ім’я параметра) введіть ім’я та натисніть кнопки [Add] (Додати)

[Save] (Зберегти).

ПРИМІТКА
Виклик зареєстрованого параметра Відобразіть зображення попереднього перегляду та виберіть зареєстрований параметр у розкривному списку.

Налаштування параметрів сканування у базовому режимі

Сканування за допомогою програми

Налаштування параметрів сканування в розширеному режимі

Робота із зображеннями попереднього перегляду

(Стерти)

(Обрізати)

(Переміщення зображення)

(Масштабування)

(Повертання ліворуч)/ (Повертання праворуч)

(Інформація)

(Автоматичне обрізування)

(Стерти рамку обрізування)

[Select All Crops] (Вибір усіх рамок обрізування)

[Zoom] (Масштабування)

Зазначення параметрів для документів і колірного режиму

[Original Input Method] (Спосіб введення оригіналу)

[Input Size] (Формат на вході)

[Color Mode] (Колірний режим)

Вибір роздільної здатності та розміру зображення

[Output Resolution] (Роздільна здатність на виході)

[Output Size] (Формат на виході)

[Data Size] (Розмір даних)

Налаштування якості зображення

[Auto Tone] (Автоматичне визначення тону)

[Reduce Dust and Scratches] (Видалення пилу й подряпин)

[Fading Correction] (Корекція знебарвлення)

[Grain Correction] (Усунення зернистості)

[Use Unsharp Mask] (Використання маски зменшення різкості)

[Use Descreen] (Усунення муару)

[Correct Black Text] (Коригувати чорний текст)

Налаштування яскравості та кольорів

(Яскравість/контрастність)

(Гістограма)

(Параметри кривої тону)

(Остаточний перегляд)

(Граничне значення)

Реєстрація або параметри виклику

Визначення інших параметрів

Вкладка [Preview] (Попередній перегляд)

Вкладка [Scan] (Сканування)

Вкладка [Color Settings] (Параметри кольору)

Вкладка [Scanner] (Сканер)

Реєстрація часто використовуваних параметрів

Виклик зареєстрованих пріоритетних параметрів

Реєстрація параметрів кольору або яскравості

Виклик зареєстрованого параметра
