配置 IPSec 设置

互联网协议安全（IPSec 或 IPsec）是用于加密通过网络（包括互联网）传输的数据的协议组。TLS 仅加密用于网页浏览器或电子邮件应用程序等特定应用程序的数据，而 IPSec 则加密整个 IP 数据包或 IP 数据包的有效载荷，从而提供更加多功能的安全系统。本机的 IPSec 以传输模式工作，可加密 IP 数据包的有效载荷。使用此功能，本机可以直接连接至相同虚拟专用网络 (VPN) 中的计算机。配置本机前，请在计算机上检查系统要求并设置所需配置。（管理功能）

注册安全策略
启用 IPSec 通信
将 IPSec 与 IP 地址筛选器配合使用
在数据包接收期间的 IP 地址过滤设置之前应用 IPSec 设置，而在数据包传输期间的 IPSec 设置之前应用 IP 地址设置。指定用于防火墙规则的 IP 地址

注册安全策略

要对加密通信使用 IPSec，需要在启用 IPSec 设置（启用 IPSec 通信）之前注册安全策略 (SP)。全策略包含下述设置组。可以根据 IP 地址和端口号的组合注册多个策略。注册策略后，请指定应用顺序。
选择器
选择器定义 IP 数据包应用 IPSec 通信的条件。可选条件包括本机和要通信设备的 IP 地址和端口号。
IKE
IKE 配置用于密钥交换协议的 IKEv1。请注意，操作说明因所选认证方法而异。
[预共享密钥方法]
字母数字字符的密钥可与其他设备共享。请事先启用远程用户界面的 TLS（为加密通信使用 TLS）。
[数字签名方法]
本机和其他设备通过相互验证数字签名而相互认证。准备好要使用的密钥对 (使用 CA 发布的密钥对和数字证书)。
设置协议和选项
指定在 IPSec 通信期间添加到数据包的 ESP 和 AH 的设置。ESP 和 AH 不得同时使用。也可以选择是否启用 PFS 加强安全性。
1
启动远程用户界面并以管理模式登录。启动远程用户界面
2
单击 [设置/注册]。
3

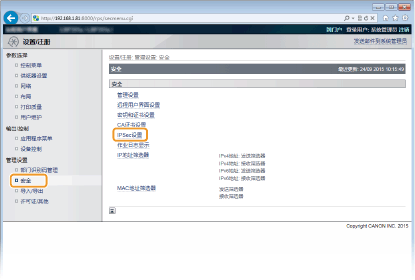

单击 [安全]  [IPSec设置]。
4

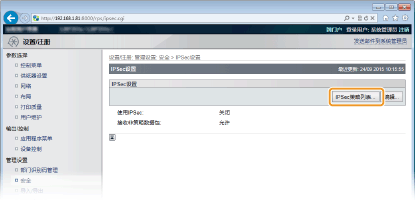

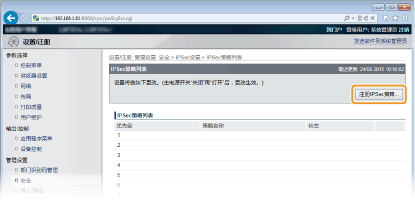

单击 [IPSec策略列表]。
5
单击 [注册IPSec策略]。
6

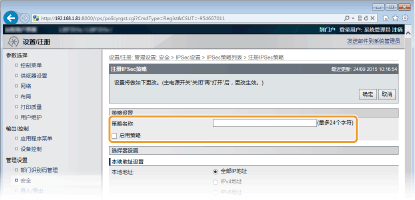

在 [策略名称] 中输入策略名称并选择 [启用策略] 复选框。
[策略名称]
输入用于识别策略的字母数字字符名称。
[启用策略]
选择此复选框以启用该策略。不使用该策略时，请取消选择此复选框。
7

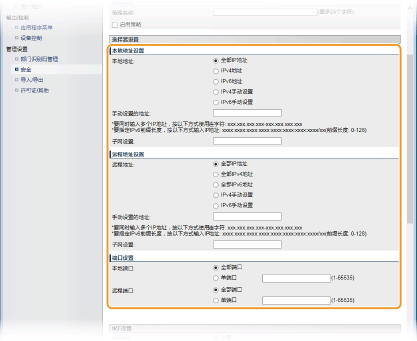

指定选择器设置。
[本地地址]
从以下列表选择要应用到策略的本机 IP 地址类型。
[全部IP地址]
选择此项对所有 IP 数据包使用 IPSec。
[IPv4地址]
选择此项可对发送到本机的 IPv4 地址或从其发出的所有 IP 数据包使用 IPSec。
[IPv6地址]
选择此项可对发送到本机的 IPv6 地址或从其发出的所有 IP 数据包使用 IPSec。
[IPv4手动设置]
选择此项可指定单个 IPv4 地址或 IPv4 地址范围以应用 IPSec。在 [手动设置的地址] 文本框中输入 IPv4 地址（或范围）。
[IPv6手动设置]
选择此项可指定单个 IPv6 地址或 IPv6 地址范围以应用 IPSec。在 [手动设置的地址] 文本框中输入 IPv6 地址（或范围）。
[手动设置的地址]
如果为 [本地地址] 选择了 [IPv4手动设置] 或 [IPv6手动设置]，输入要应用策略的 IP 地址。
[子网设置]
手动指定 IPv4 地址时，可以使用子网掩码表示范围。输入子网掩码，使用点分隔数字（例如：“255.255.255.240”）。
[远程地址]
从以下所示列表选择要应用到策略的其他设备的 IP 地址类型。
[全部IP地址]
选择此项对所有 IP 数据包使用 IPSec。
[全部IPv4地址]
选择此项可对发送到 IPv4 地址或从其发出的所有 IP 数据包使用 IPSec。
[全部IPv6地址]
选择此项可对发送到 IPv6 地址或从其发出的所有 IP 数据包使用 IPSec。
[IPv4手动设置]
选择此项可指定单个 IPv4 地址或 IPv4 地址范围以应用 IPSec。在 [手动设置的地址] 文本框中输入 IPv4 地址（或范围）。
[IPv6手动设置]
选择此项可指定单个 IPv6 地址或 IPv6 地址范围以应用 IPSec。在 [手动设置的地址] 文本框中输入 IPv6 地址（或范围）。
[手动设置的地址]
如果为 [远程地址] 选择了 [IPv4手动设置] 或 [IPv6手动设置]，输入要应用策略的 IP 地址。
[子网设置]
手动指定 IPv4 地址时，可以使用子网掩码表示范围。输入子网掩码，使用点分隔数字（例如：“255.255.255.240”）。
[本地端口]/[远程端口]
如果想要为各个协议（如 HTTP 或 SMTP）创建单独的策略，请输入该协议相应的端口号以确定是否使用 IPSec。
IPSec 不适用于指定多路传送或广播地址的数据包。
8

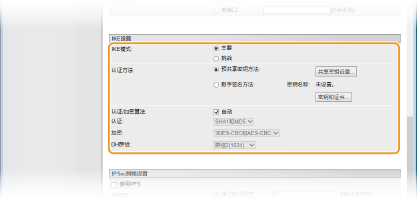

指定 IKE 设置。
[IKE模式]
将显示用于密钥交换的模式。通常选择主要模式。
当 IP 地址未固定时，选择积极模式。请注意，积极模式的安全性比主要模式更低。
[认证方法]
为认证本机时使用的方法选择 [预共享密钥方法] 或 [数字签名方法]。
当在 [IKE模式] 中选择积极模式时，[预共享密钥方法] 设置不加密共享密钥。
[认证/加密算法]
要自动设置用于密钥交换的算法，选择 [自动] 复选框。如果选择该复选框，算法设置为如下。
[认证]
[SHA1和MD5]
[加密]
[3DES-CBC和AES-CBC]
[DH群组]
[群组2(1024)]
要手动设置算法，取消选择该复选框并选择算法。
[认证]
选择哈希算法。
[加密]
选择加密算法。
[DH群组]
选择决定密钥强度的 Diffie-Hellman 组。
为认证使用 [预共享密钥方法]
1

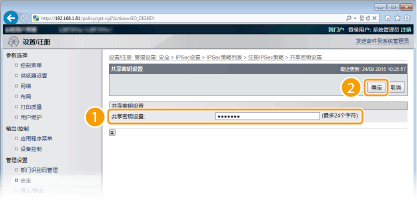

选择 [预共享密钥方法] 作为 [认证方法]，然后单击 [共享密钥设置]。
2
输入字母数字字符的预共享密钥，然后单击 [确定]。
为认证使用 [数字签名方法]
1

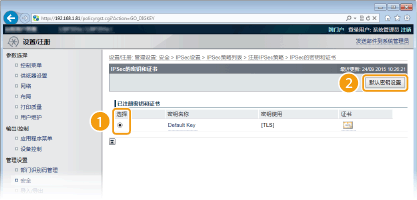

为 [认证方法] 选择 [数字签名方法] 并单击 [密钥和证书]。
2
选择要使用的密钥对并单击 [默认密钥设置]。
查看密钥对或证书的详细信息
您可以检查证书的详细内容，或单击 [密钥名称] 下相应的文本链接或证书图标核实证书。 验证密钥对和数字证书
9

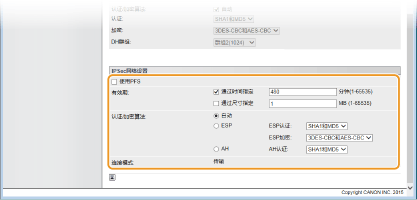

指定 IPSec 网络设置。
[使用PFS]
选择此复选框可对 IPSec 会话密钥启用完全正向保密（PFS）。启用 PFS 将提高安全性，同时增加通信的载荷。请确保对其他设备也启用了 PFS。不使用 PFS 时，取消选择该复选框。
[有效期]
指定将 SA 用作通信通道的时间长度。必要时选择 [通过时间指定] 或 [通过尺寸指定] 复选框。如果选择了这两个复选框，IPSec SA 会话将在满足任一条件时终止。
[通过时间指定]
以分钟为单位输入时间来指定会话持续的时间。输入的时间同时适用于 IPSec SA 和 IKE SA。
[通过尺寸指定]
以兆字节为单位输入大小来指定在会话中可传输多少数据。输入的大小仅适用于 IPSec SA。
如果仅选择 [通过尺寸指定] 复选框
无法按大小指定 IKE SA 有效性，因此应用 [通过时间指定] 的初始值（480 分钟）。
[认证/加密算法]
选择用于 IPSec 通信的协议和算法。
自动设置连接
选择 [自动]。
[ESP认证]
将启用 ESP，同时认证算法设置为 [SHA1和MD5]。
[ESP加密]
将启用 ESP，同时加密算法设置为 [3DES-CBC和AES-CBC]。
使用 ESP
选择 [ESP]，并选择认证算法及加密算法。
[ESP认证]
为 ESP 认证选择使用哈希算法。
[ESP加密]
为 ESP 选择加密算法。
使用 AH
选择 [AH]，并从 [AH认证] 选择用于 AH 认证的哈希算法。
[连接模式]
显示 IPSec 的连接模式。本机支持传输模式，在此模式中将加密 IP 数据包的有效载荷。封装整个 IP 数据包（标头和有效载荷）的通道模式不可用。
10
单击 [确定]。
如果需要注册其他安全策略，请返回步骤 5。
11

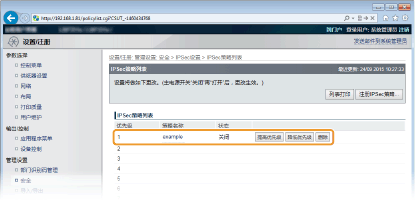

对 [IPSec策略列表] 下列出的策略排序。
从最高位置到最低位置应用策略。单击 [提高优先级] 或 [降低优先级] 可升序或降序移动策略。
编辑策略
可以单击 [策略名称] 下的文本链接编辑设置。
删除策略
单击希望删除策略右侧的 [删除]。
12

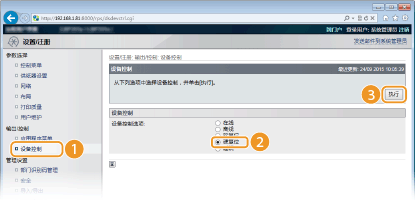

执行硬重置。
单击 [设备控制]，选择 [硬复位]，然后单击 [执行]。
设置会在执行硬重置后启用。

启用 IPSec 通信

完成注册安全策略后，启用 IPSec 通信。
1
启动远程用户界面并以管理模式登录。启动远程用户界面
2
单击 [设置/注册]。
3
单击 [安全]  [IPSec设置]。
4

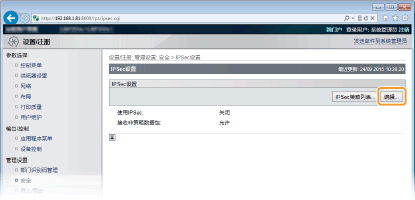

单击 [编辑]。
5

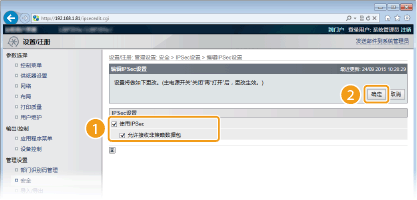

选择 [使用IPSec] 复选框，然后单击 [确定]。
[使用IPSec]
当在本机中使用 IPSec 时，选择该复选框。当不使用时，取消选择此复选框。
[允许接收非策略数据包]
如果当使用 IPSec 时选择该复选框，还会发送/接收对注册的策略不可用的数据包。要禁用发送/接收对该策略不可用的数据包，取消选择该复选框。
6
执行硬重置。
单击 [设备控制]，选择 [硬复位]，然后单击 [执行]。
设置会在执行硬重置后启用。
使用操作面板
还可以从操作面板设置菜单启用或禁用 IPSec 通信。IPSec
