Создание среды с двумя сетями

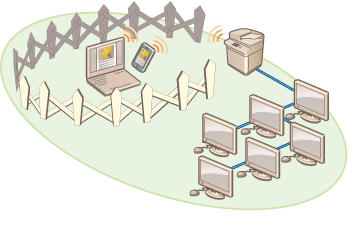

Есть ли у вас отдельные аппараты в каждом отделе или на этаже одного офиса в целях безопасности?
В дополнение к одиночному соединению с проводной локальной сетью или беспроводной локальной сетью этот аппарат поддерживает среды с двумя сетями — с проводной локальной сетью и беспроводной локальной сетью или с проводной локальной сетью и другой проводной локальной сетью через адаптер USB-LAN*. Это позволяет легко создавать сетевые среды, в которых сотрудники используют основную линию, а клиенты — дополнительную линию с ограниченными функциональными возможностями. Это также способствует снижению затрат, поскольку нет необходимости устанавливать аппарат для каждой сетевой среды.
* Для получения дополнительных сведений о поддерживаемых USB-адаптерах локальной сети, обратитесь к местному авторизованному дилеру Canon.
Этот аппарат и Руководство пользователя называют основную проводную локальную сеть в двойной сети «основной линией». Дополнительная беспроводная локальная сеть или другая проводная локальная сеть в двойной сети называются «дополнительной линией».

Последовательность настройки параметров для двойной сети

В двойной сети основная линия и дополнительная линия имеют разные параметры. В этом разделе описываются параметры настройки для дополнительной линии сети.
При необходимости укажите параметры проводной локальной сети / беспроводной локальной сети, общие для основной и дополнительной линий.
Подключение к проводной локальной сети
Подключение к беспроводной локальной сети
Шаг 1
Выберите <Проводная ЛВС + Беспроводная ЛВС> или <Проводная ЛВС + Проводная ЛВС>.
Шаг 2
Укажите настройки IPv4-адреса из <Параметры IP-адреса> в <Параметры запасного канала>. При использовании статической маршрутизации также задайте адрес шлюза.
Шаг 3
Задайте этот параметр при использовании проводной локальной сети через адаптер USB-LAN для дополнительной линии.
* Укажите необходимые параметры настройки в соответствии с вашей средой.
Шаг 4
Зарегистрируйте номера портов функций для использования/ограничения в настройках брандмауэра дополнительной линии.
* Укажите необходимые параметры настройки в соответствии с вашей средой.
Шаг 5
Задайте параметры статической маршрутизации при подключении к другой сети через маршрутизатор.
* Укажите необходимые параметры настройки в соответствии с вашей средой.
Шаг 6
Задайте этот параметр для выполнения обмена системными данными в особых ситуациях, например для доступа к серверу распространения встроенного ПО в средах, где невозможно использовать разрешение имен DNS или сетевые подключения через прокси-сервер.
* Укажите необходимые параметры настройки в соответствии с вашей средой.

Предупреждения при использовании дополнительной линии

Все сетевые функции, заданные в аппарате, могут использоваться для основной линии. Однако функции, которые можно использовать с дополнительной линией, ограничены.
Параметры настройки серверов DNS и WINS нельзя использовать одновременно с основной линией.
<Параметры адреса сервера DNS> и <Параметры Proxy> в <Параметры обмена данными в сист.> можно использовать только для обмена системными данных в особой ситуации, например, для использования дополнительной линии для доступа к серверу распространения встроенного ПО. В случае использования сервера DNS или прокси-сервера для дополнительной линии для приложений, отличных от обмена системными данными, зарегистрируйте адреса и номера портов для использования с дополнительной линией в настройках основной линии.
Настройка параметров DNS
Настройки прокси

Функции, недоступные для дополнительной линии

Перечисленные ниже сетевые функции нельзя использовать при подключении к дополнительной линии.
Настройки адреса IPv6
Аутентификация IEEE802.1X
IPsec
AppleTalk
NetBIOS
SIP
FTP (АКТИВНЫЙ режим)
Настройки параметров DHCP
Параметры динамического обновления DNS
Параметры многоадресного обнаружения
Установка IP-адреса с помощью функции AutoIP
Настройки брандмауэра через фильтр MAC-адресов
Просмотр с использованием протокола SMB
Ввиду этих ограничений невозможно использовать перечисленные ниже функции и службы.
Создание системы печати/учета, которая подключается к серверам через приложения MEAP
Создание системы аутентификации для сервера Active Directory
Отправка файлов с использованием разрешения имен DNS или имен NetBIOS по протоколу SMB или WebDAV*1
Автоматическое обнаружение других многофункциональных аппаратов на стороне дополнительной линии с использованием многоадресного обнаружения*1
Функции, такие как указаны ниже, которые используют IP-адрес основной линии
[Security Policy Settings]
<Сделать дистанц. адр. книгу открытой>
<Synchronize Custom Settings>*2
<Параметры рассылки сведений об устр-ве>
Пакетный импорт/пакетный экспорт
Визуальное сообщение
IP-факс
Color Network ScanGear 2
Удаленный факс (клиент)
*1 Укажите IP-адрес напрямую.
*2 Соединения, использующие дополнительную линию для доступа к серверу, работающему в той же сети, от клиента
6R9L-0U7
