Nastavení zarovnání zaváděcího okraje obrazu
Je-li obraz vytištěný na výtisku posunut dozadu a dopředu vzhledem ke správné poloze ve směru podávání, korekci polohy obrazu s nežádoucím posunutím můžete provést úpravou okraje na zaváděcím okraji papíru.
POZNÁMKA |
Úpravu lze provést také pomocí vodicího listu. (Viz část "Úprava pozice obrazu pomocí vodicího listu.") |
1.
Stiskněte
.
.2.
Stiskněte [Možnosti] → [Nastavení papíru] → [Nastavení správy typu papíru].
3.
Ze seznamu vyberte typ papíru, který chcete upravit → stiskněte [Detaily/Editovat].
4.
Stiskněte [Změnit] pro <Nastavit polohu obrazu>.
5.
Stiskněte [Nepoužít skener].
Zadáte-li rozdíl od naměřené délky testovací stránky:
POZNÁMKA |
Chcete-li nastavit polohu obrazu na dlouhých listech, vytiskněte testovací stránku dlouhého listu. Nastavení lze provést efektivněji než při vytištění testovací stránky pomocí funkce [Výstup testovací stránky] v části <Nastavit polohu obrazu>. (Testovací stránka dlouhého listu je k dispozici na webových stránkách online příručky.) |
Stiskněte [Výstup testovací stránky].
Zadejte počet testovacích výtisků, které chcete zhotovit → stiskněte [Další].
POZNÁMKA |
Jestliže se poloha obrazu liší velkou měrou, přesnost korekce lze zlepšit vytištěním několika testovacích stránek a s použitím průměru měřené délky. |
Vyberte zdroj papíru, který obsahuje vlastní typ papíru → stiskněte [Spustit tisk].
Vytiskne se testovací výtisk.

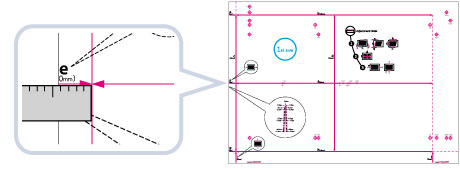

Vyvolejte zpět obrazovku <Nastavit polohu obrazu> a změřte délku „e“ na přední a zadní straně vytištěné testovací stránky.
Standardní velikost | Dlouhý list |
 |  |
Výchozí hodnota: „e“ = 20,0 mm
Zadejte rozdíl v délce mezi naměřenou hodnotou „e“ a výchozí hodnotou (20 mm) pro přední a zadní stranu.
Pokud je naměřená délka „e“ například 21,0 mm, zadejte - 1,0 mm pro <Zarovnání zav.okr.(e)>.
Pokud je naměřená délka „e“ například 19,0 mm, zadejte + 1,0 mm pro <Zarovnání zav.okr.(e)>.
Rozdíl 1,0 mm mezi naměřenou délkou a výchozí hodnotou je opraven.
Stiskněte [OK].
Podle potřeby zkuste vytisknout nový testovací výtisk a zkontrolujte míru korekce.
Provádíte-li korekci polohy pomocí vytištěných obrazů:
Zkontrolujte polohu obrazu na výtisku.
* Směr podávání
Změřte délku „e“, což je vzdálenost od zaváděcího okraje potištěné oblasti k zaváděcímu okraji papíru, a zadejte rozdíl od výchozí hodnoty (20 mm).
Pokud je naměřená délka „e“ například 21,5 mm, zadejte - 1,5 mm pro <Zarovnání lev. okr.(i)>.
Pokud je naměřená délka „e“ například 18,5 mm, zadejte + 1,5 mm pro <Zarovnání lev. okr.(i)>.
Rozdíl 1,5 mm mezi naměřenou délkou a výchozí hodnotou je opraven.
Stiskněte [OK].
Podle potřeby zkuste znovu vytisknout papír a zkontrolujte míru korekce.
6.
Stiskněte [OK].
DŮLEŽITÉ |
Pokud opět otevřete obrazovku poté, co jste ji zavřeli stisknutím tlačítka [OK], hodnoty na obrazovce se vrátí na „0“. Nastavená hodnota je však stále platná v každém poli Celkem. Jestliže budete tento krok opakovat, zkontrolujte délku „e“ na nové testovací stránce a zadejte novou hodnotu. |
POZNÁMKA | |||||||||
Kumulovanou hodnotu obnovíte stisknutím [Obnovit úvodní nastavení]. Polohu obrazu můžete také opravit s pomocí hodnoty soutiskových značek, jak je znázorněno níže. Zkontrolujte, zda středová linka soutiskové značky a okraj testovací stránky jsou zarovnány, a na základě zjištěných výsledků upravte polohu obrazu následovně: Překrývá-li středová linka soutiskové značky přesně okraj papíru pro testovací stránku, není nutné polohu obrazu upravovat. Nachází-li se středová linka soutiskové značky za okrajem mimo testovací stránku (středová linka soutiskové značky NENÍ vytištěna), podívejte se, u kterého čísla soutiskové značky se nachází linka testovací stránky, a zadejte kladnou hodnotu. Nachází-li se středová linka soutiskové značky za okrajem uvnitř oblasti testovacího výtisku, podívejte se, u kterého čísla soutiskové značky se nachází linka testovacího tisku, a zadejte zápornou hodnotu.
|
