Korekce obrazu s nežádoucím posunutím
Tiskne-li se obraz našikmo, můžete obraz s nežádoucím posunutím opravit úpravou okrajů „i“, což je vzdálenost od levého okraje papíru k tiskové oblasti, a „j“.
POZNÁMKA |
Úpravu lze provést také pomocí vodicího listu. (Viz část "Úprava pozice obrazu pomocí vodicího listu.") |
1.
Stiskněte
.
.2.
Stiskněte [Možnosti] → [Nastavení papíru] → [Nastavení správy typu papíru].
3.
Ze seznamu vyberte typ papíru, který chcete upravit → stiskněte [Detaily/Editovat].
4.
Stiskněte [Změnit] pro <Nastavit polohu obrazu>.
5.
Stiskněte [Nepoužít skener].
6.
Stiskněte [Nastavit detaily] → [Korek. nespr. nast. obrazu].
Chcete-li zadat ručně naměřené hodnoty testovací stránky:
POZNÁMKA |
Chcete-li nastavit polohu obrazu na dlouhých listech, vytiskněte testovací stránku dlouhého listu. Nastavení lze provést efektivněji než při vytištění testovací stránky pomocí funkce [Výstup testovací stránky] v části <Correct Image Misalignment>. (Testovací stránka dlouhého listu je k dispozici na webových stránkách online příručky.) |
Stiskněte [Výstup testovací stránky].
Zadejte počet testovacích výtisků, které chcete zhotovit → stiskněte [Další].
POZNÁMKA |
Jestliže se poloha obrazu liší velkou měrou, přesnost korekce lze zlepšit vytištěním několika testovacích stránek a s použitím průměru měřené délky. |
Vyberte zdroj papíru, který obsahuje vlastní velikost papíru → stiskněte [Spustit tisk].
Vytiskne se testovací výtisk.

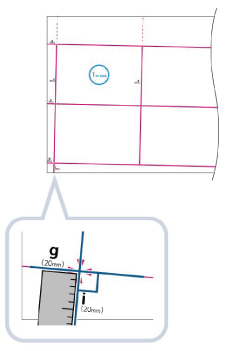

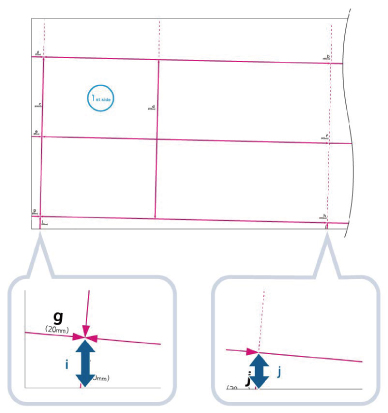

Změřte délku značek „i“ a „j“ na testovací stránce.
Značka „i“ se tiskne na levou stranu zaváděcího okraje a značka „j“ se tiskne na levou stranu vlečeného okraje (vzhledem ke směru podávání).
Standardní velikost | Dlouhý list |
 |  |
Příklad: „i“ = 21,0 mm a „j“ = 20,5 mm
Změřte délku značek „i“ a „j“ správně, jak je znázorněno níže.
Správně | Nesprávně |
Standardní velikost  Dlouhý list  | Standardní velikost  Dlouhý list  |
Vraťte se na obrazovku <Korekce nesprávného nastavení obrazu> → zadejte naměřenou délku [i] a [j] (v případě dlouhých listů: naměřenou délku [h], [i] a [j]) přední a zadní strany.
Pomocí následujících dvou numerických hodnot a „h = 360,0“(v případě dlouhých listů: „h = 360,0/450,0/550,0/650,0“ nebo délky [h], která je nejblíže koncovému okraji papíru) zařízení provede nastavení tak, aby oblast tisku a papír mohly být paralelní.
[i]: | Zadejte změřenou délku značky „i“ na testovací stránce. |
[j]: | Zadejte změřenou délku značky „j“ na testovací stránce. |
Podle příkladu zadejte 21,0 pro „i“ a 20,5 pro „j“.
Stroj provede korekci rozdílu mezi „i“ a „j“ (0,5 mm).
Stiskněte [OK].
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
Provádíte-li korekci polohy pomocí vytištěných obrazů:
Zkontrolujte polohu obrazu na výtisku.
Příklad: „h“ = 360,0 mm, „i“ = 19,0 mm a „j“ = 18,0 mm
Změřte následující délku na výtisku a zadejte naměřenou hodnotu.
S pomocí tří následujících numerických hodnot zařízení provede nastavení, aby tisková oblast a papír byly vůči sobě rovnoběžné.
[h]: | Zadejte změřenou délku levé strany na tiskové oblasti. |
[i]: | Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně okraje papíru. |
[j]: | Zadejte změřenou vzdálenost od levé strany vlečeného okraje tiskové oblasti k levé straně okraje papíru. |
Podle příkladu zadejte 360,0 pro [h], 19,0 pro [i] a 18,0 pro [j].
Stroj provede korekci rozdílu mezi „i“ a „j“ (1,0 mm).
Stiskněte [OK].
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
7.
Stiskněte [OK] → [OK].
POZNÁMKA |
Kumulovanou hodnotu obnovíte stisknutím [Obnovit úvodní nastavení]. |
