Korekce zkreslení (Kosoúhelník)
Toto nastavení umožňuje korekci tvaru obrazu vyrovnáním vzdálenosti od „a“ a „g“ k zaváděcímu okraji papíru v případě, že se obraz vytiskne jako kosoúhelník.
POZNÁMKA |
Úpravu lze provést také pomocí vodicího listu. (Viz část "Úprava pozice obrazu pomocí vodicího listu.") |
1.
Stiskněte
.
.2.
Stiskněte [Možnosti] → [Nastavení papíru] → [Nastavení správy typu papíru].
3.
Ze seznamu vyberte typ papíru, který chcete upravit → stiskněte [Detaily/Editovat].
4.
Stiskněte [Změnit] pro <Nastavit polohu obrazu>.
5.
Stiskněte [Nepoužít skener].
6.
Stiskněte [Nastavit detaily] → [Kor. zkreslení (Rovnoběž.)].
Chcete-li zadat ručně naměřené hodnoty testovací stránky:
POZNÁMKA |
Chcete-li nastavit polohu obrazu na dlouhých listech, vytiskněte testovací stránku dlouhého listu. Nastavení lze provést efektivněji než při vytištění testovací stránky pomocí funkce [Výstup testovací stránky] v části <Correct Distortion (Parallelogram)>. (Testovací stránka dlouhého listu je k dispozici na webových stránkách online příručky.) |
Stiskněte [Výstup testovací stránky].
Zadejte počet testovacích výtisků, které chcete zhotovit → stiskněte [Další].
POZNÁMKA |
Jestliže se poloha obrazu liší velkou měrou, přesnost korekce lze zlepšit vytištěním několika testovacích stránek a s použitím průměru měřené délky. |
Vyberte zdroj papíru, který obsahuje vlastní velikost papíru → stiskněte [Spustit tisk].
Vytiskne se testovací výtisk.

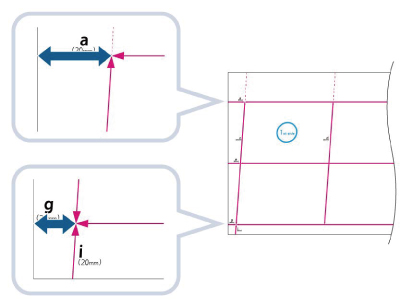

Změřte délku značek „g“ a „g“ na testovací stránce.
Značka „g“ se tiskne na levou stranu zaváděcího okraje a značka „a“ se tiskne na pravou stranu zaváděcího okraje (vzhledem ke směru podávání).
Standardní velikost | Dlouhý list |
 |  |
Příklad: „g“ = 20,5 mm a „a“ = 21,0 mm
Změřte délku značek „g“ a „a“ správně, jak je znázorněno níže.
Standardní velikost | Dlouhý list |
 |  |
Vyvolejte zpět obrazovku <Korekce zkreslení (Rovnoběžník)> → zadejte naměřenou délku [g] a [a] pro přední a zadní stranu.
S pomocí dvou následujících numerických hodnot a „c = 250,0“ zařízení provede úpravu délky, a tím korekci zkreslení na tiskové oblasti.
[g]: | Zadejte naměřenou délku značky „g“ na testovací stránce. |
[a]: | Zadejte naměřenou délku značky „a“ na testovací stránce. |
Podle příkladu zadejte 20,5 pro [g] a 21,0 pro [a].
Stroj provede korekci rozdílu mezi „g“ a „a“ (0,5 mm).
Stiskněte [OK].
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
Provádíte-li korekci polohy pomocí vytištěných obrazů:
Zkontrolujte polohu obrazu na výtisku.
Příklad: „c“ = 250,0 mm, „g“ = 20,5 mm a „a“ = 21,0 mm
Změřte následující délku na výtisku a zadejte naměřenou hodnotu.
S pomocí tří následujících numerických hodnot zařízení provede úpravu délky, a tím korekci zkreslení na tiskové oblasti.
[c]: | Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k pravé straně zaváděcího okraje tiskové oblasti. |
[g]: | Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru. |
[a]: | Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru. |
Podle příkladu zadejte 250,0 pro [c], 20,5 pro [g] a 21,0 pro [a].
Stroj provede korekci rozdílu mezi „g“ a „a“ (0,5 mm).
Stiskněte [OK].
Podle potřeby znovu vytiskněte testovací stránku a zkontrolujte polohu obrazu. V případě potřeby dalšího nastavení opakujte výše uvedené kroky.
7.
Stiskněte [OK] → [OK].
POZNÁMKA |
Kumulovanou hodnotu obnovíte stisknutím [Obnovit úvodní nastavení]. |
